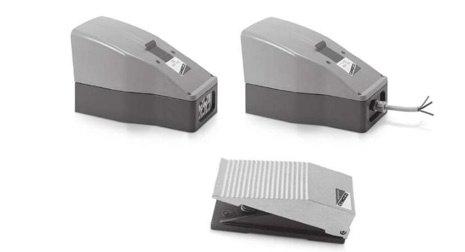

Пневматическая педаль, модели 354N-925, 234-925, 235-925
Электрическая педаль, модель 3E2-925
|
|
модель 354N-925 пневматическая педаль - резьба G1/4, 5/2 лин./поз.
модель 3E2-925 с Н.З./Н.О. электрическими контактами
модель 234-925: 3/2 лин./поз. Н.З., со встроенными фитингами под пластиковую трубку 4/2
модель 235-925: 3/2 лин./поз. Н.З., с внутренней резьбой M5
|
|
|
Посмотреть стоимость
и наличие
пневматических и электрических педалей
|
|
|
Описание пневматических и электрических педалей
|
|
|
Паспорт на пневматические и электрические педали
|
|
|
Сертификат пневматические и электрические педали
|
Доступны для заказа пневматические и электрические педали. Пневмопедаль оснащена 5/2 лин./поз. распределителем с присоединительными отверстиями G1/4, которые располагаются в передней части педали, что позволяет легко и удобно монтировать фитинги и глушители. Для получения функции 3/2 лин./ поз. необходимо заглушить одно выходное отверстие распределителя.
Электрическая часть педали представляет собой контактную группу реле, состоящую из нормально замкнутого и нормально разомкнутого контактов и имеет передний вывод для кабеля (PG9).
Педаль может фиксироваться в нижнем положении или иметь пружинный возврат в зависимости от положения ключа, расположенного под красной защитной крышкой ( см. рисунок позицию X).
|
|
| Конструкция |
пневмопедаль: золотникового типа, распределитель встроен в корпус педали
|
| Функция |
электрическая педаль: релейного типа, микропереключатель, встроенный в корпус педали |
| Материалы |
- Серия 3: корпус - прочный технополимер, корпус клапана - алюминий, золотник - нерж. сталь, уплотнения - NBR
- Серия 2: корпус - алюминий, клапан - латунь, уплотнения - NBR
|
| Присоединение |
- Серия 3: резьба G1/4"
- Серия 2: резьба M5; под трубку 4/2 |
| Рабочая температура |
-20°C ÷ +50 °C
|
| Рабочее давление для пневмопедалей |
2 ÷ 10 бар
|
| Подвод кабеля в электрическую педаль |
кабельный разъем PG9
|
| Класс защиты |
IP20
|
| Рабочее тело |
воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.
|

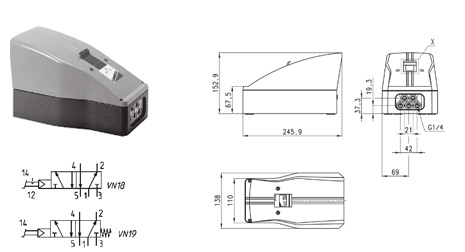

Пневматическая педаль Серия 3
|
Усилие переключения при 6 бар = 17Н
Рабочее давление = 2.5 ÷ 8 бар
Расход воздуха = 650 Нл/мин
| Модель |
Символ |
| 354N-925 |
VN18 - VN19 |
Электрическая педаль Серия 3
|
Усилие переключения = 17Н
| Модель |
3E2-925
|
| Таблица допустимых токов для контактов электрической педали модели 3E2-925 |
|

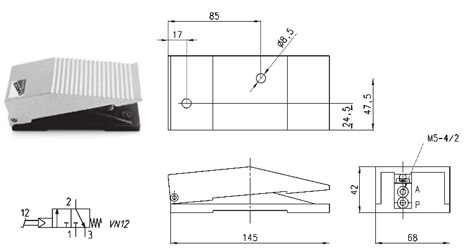

Пневматическая педаль Серия 2
|
Рабочее давление = 2 ÷ 8 бар
Расход воздуха = 60 Нл/мин
модель 235-925 - резьба М5, фитинги заказываются отдельно
модель 234-925 - встроенные фитинги под пластиковую трубку наружным диаметром 4 мм
|
Управление
