Компактные пневмоцилиндры. Серия 31
Увеличить

Компактные пневмоцилиндры. Серия 31



Компактные пневмоцилиндры. Серия 31

Цилиндры одно и двустороннего действия, магнитные
Исполнение с направляющими и противоповоротной платформой
ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100

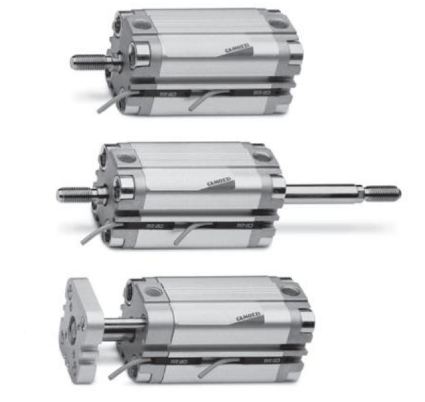

Camozzi. Пневмоцилиндр Серия 31

Посмотреть стоимость
и наличие
компактных пневмоцилиндров. Серия 31



Просмотреть цены на компактные пневмоцилиндры. Серия 31




- Компактная конструкция

- Одно и двухстороннего действия

- Варианты с наружной или внутренней резьбой

- Исполнение с противоповоротной платформой

- Модели с мультипозиционными пневмоцилиндрами

- Исполнение тандем, трайдем, тетрадем (увеличение усилия в 2, 3, 4 раза)

- Полный аналог снятого с производства пневмоцилиндра FESTO модели ADVU





Пневмоцилиндр
Серии 31
31M2A020A050



Просмотр модели пневмоцилиндра серии 31 в 3D

 Просмотр модели в 3D

Пневмоцилиндр
Серии 31
31F2A050A100

Просмотр модели пневмоцилиндра серии 31 в 3D

 Просмотр модели в 3D



Пневмоцилиндр
Серии 31
31R2A100A100



Просмотр модели пневмоцилиндра серии 31 в 3D

 Просмотр модели в 3D

Описание компактных
пневмоцилиндров
серии 31

Просмотр каталога в pdf пневмоцилиндров серии 31

 Просмотр описания пневмоцилиндров серии 31

Скачать модель пневмоцилиндра серии 31 в формате IGES

 Скачать модель в IGES

Скачать модель пневмоцилиндра серии 31 в формате IGES

 Скачать модель в IGES

Скачать модель пневмоцилиндра серии 31 в формате IGES

 Скачать модель в IGES

Просмотр описания тандемов и мультипозиционеров серии 31

 Просмотр описания тандемов и мультипозиционеров серий 31

Скачать чертеж пневмоцилиндра серии 31 в формате DWG

 Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 31 в формате DWG

 Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии 31 в формате DWG

 Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии 31

 Таблица усилий пневмоцилиндров



Пневмоцилиндры Серии 31 удалось совместить достоинства короткоходовых и стандартный пневмоцилиндров - компактность, высокую радиальную жесткость, простые линии конструкции, современный дизайн. Компактная конструкция позволяет располагать пневмоцилиндры в ограниченном пространстве, используя поверхности передней или задней крышки, фланцы, лапы, подвески.

Магнитное кольцо, установленное в поршне пневмоцилиндра, позволяет определять текущее положение поршня с помощью датчиков положения. Пазы на гильзе пневмоцилиндра позволяют закрепить датчики положения без дополнительных элементов крепления. С помощью специальных заглушек модели S-CST-500 пазы цилиндры можно полностью закрыть.

Для снижения вибрации в крайних положениях поршня пневмоцилиндров серии 31 применяется механическое демпфирование.

Цилиндры могут поставляться с уплотнениями Вайтон (Viton) - W-версия для высоких температур (до 140°С). Эта версия пневмоцилиндров поставляется немагнитной.

Срок поставки стандартных пневмоцилиндров серии 31 составляет от 3 до 10 дней.

Для пневмоцилиндров серии 31 всегда в наличии ремкомплекты, включающие все уплотнения. Отдельно можно заказать гильзу, шток, крышки, поршень, гайки пневмоцилиндра.
Общие характеристики пневмоцилиндров серии 31




Конструкция

модели 31M, 31F - компактный профиль
модели 31R - компактный профиль с направляющими и противоповоротной платформой
Действие

односторонний или двусторонний
Материал

алюминиевые крышки, анодированная алюминиевая гильза,
шток из нержавеющей стали AISI 303
уплотнения в стандартном исполнении - полиуретан
уплотнения в высокотемпературном исполнении (+140С°) - Viton

Варианты крепления

резьбовые отверстия шпилек, передний и задний фланец, лапы, центральная, передняя и задняя подвески, шарниры
Диаметр

Ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Ход (min-max)

Ø 12-25 = 1-200 мм
Ø 32-63 = 1-300 мм
Ø 80-100 = 1-400 мм
Рабочее давление

для цилиндров двустороннего действия: 1 - 10 бар
для цилиндров одностороннего действия: 2 - 10 бар
Рабочая температура

стандартное исполнение = 0°C - 80°C (при сухом воздухе -20°C)
высокотемпературное исполнение = 0°C - 140°C (при сухом воздухе -20°C)
Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Скорость (без нагрузки)

минимальная - 10 мм/с, максимальная - 1000 мм/с
Варианты исполнения

W - высокотемпературные уплотнения пневмоцилиндра (0°C - 140°C)
ход1/ход2 - мультипозиционер (отдельное или последовательное выдвижение на ход1, ход2)
N2 - пневмоцилиндр тандем (увеличение усилия от стандартного в 2 раза)
N3 - пневмоцилиндр трайдем (увеличение усилия от стандартного в 3 раза)
N4 - пневмоцилиндр тетрадем (увеличение усилия от стандартного в 4 раза)

Гарантия

1 год или 16 000 км.
Срок поставки

3 - 10 дней


Кодировка для заказа пневмоцилиндров серии 31



31

M

2

A

032

A

050





31

 Серия
M Модификация:
M = шток с наружней резьбой
F = шток с внутренней резьбой
R = с противоповоротной платформой, только двусторонний

2

Действие:
1 = односторонний (передняя возвратная пружина)
2 = двусторонний (с демпфированием в обе стороны)
3 = двусторонний (с двусторонним штоком)
4 = односторонний (задняя возвратная пружина)

A

 Материалы:
A = шток - нержавеющая сталь, гильза, крышки, поршень - анодированный алюминий, уплотнения - полиуретан
032

Диаметры:
Ø 012 мм.
Ø 016 мм.
Ø 020 мм.
Ø 025 мм.
Ø 032 мм.
Ø 040 мм.
Ø 050 мм.
Ø 063 мм.
Ø 080 мм.
Ø 100 мм.
A Тип крепления:
A = стандартный
050

Ход:
Ø12-25 = 1-200 мм
Ø32-63 = 1-300 мм
Ø80-100 = 1-400 мм
  Варианты исполнения:
W - все уплотнения Viton (0°C - 140°C)
ход1/ход2 - мультипозиционер
N2 - пневмоцилиндр тандем (2 секции)
N3 - пневмоцилиндр трайдем (3 секции)
N4 - пневмоцилиндр тетрадем (4 секции)



Таблица стандартных ходов пневмоцилиндров серии 31

X - пневмоцилиндры одностороннего действия

V - пневмоцилиндры двустороннего действия

T - пневмоцилиндры двустороннего действия с противоповоротной платформой

Стандартные хода пневмоцилиндров серии 31
Ø 25 50 75 100 200 300 400
12 X - (31M1A012A025)
V - (31M2A012A025)
T - (31R2A012A025)		 X - (31M1A012A050)
V - (31M2A012A050)
T - (31R2A012A050)		 X - (31M1A012A075)
V - (31M2A012A075)
T - (31R2A012A075)		 X - (31M1A012A100)
V - (31M2A012A100)
T - (31R2A012A100)		 X - (31M1A012A200)
V - (31M2A012A200)
T - (31R2A012A200)		 - -
16 X - (32M1A016A025)
V - (31M2A016A025)
T - (31R2A016A025)		 X - (31M1A025A050)
V - (31M2A025A050)
T - (31R2A025A050)		 X - (31M1A025A075)
V - (31M2A025A075)
T - (31R2A025A075)		 X - (31M1A025A100)
V - (31M2A025A100)
T - (31R2A025A100)		 X - (31M1A025A200)
V - (31M2A025A200)
T - (31R2A025A200)		 - -
20 X - (31M1A020A025)
V - (31M2A020A025)
T - (31R2A020A025)		 X - (31M1A020A050)
V - (31M2A020A050)
T - (31R2A020A050)		 X - (31M1A020A075)
V - (31M2A020A075)
T - (31R2A020A075)		 X - (31M1A020A100)
V - (31M2A020A100)
T - (31R2A020A100)		 X - (31M1A020A200)
V - (31M2A020A200)
T - (31R2A020A200)		 - -
25 X - (31M1A025A025)
V - (31M2A025A025)
T - (31R2A025A025)		 X - (31M1A025A050)
V - (31M2A025A050)
T - (31R2A025A050)		 X - (31M1A025A075)
V - (31M2A025A075)
T - (31R2A025A075)		 X - (31M1A025A100)
V - (31M2A025A100)
T - (31R2A025A100)		 X - (31M1A025A200)
V - (31M2A025A200)
T - (31R2A025A200)		 - -
32 X - (31M1A032A025)
V - (31M2A032A025)
T - (31R2A032A025)		 X - (31M1A032A050)
V - (31M2A032A050)
T - (31R2A032A050)		 X - (31M1A032A075)
V - (31M2A032A075)
T - (31R2A032A075)		 X - (31M1A032A100)
V - (31M2A032A100)
T - (31R2A032A100)		 X - (31M1A032A200)
V - (31M2A032A200)
T - (31R2A032A200)		 X - (31M1A032A300)
V - (31M2A032A300)
T - (31R2A032A300)		 -
40 X - (32M1A040A025)
V - (31M2A040A025)
T - (31R2A040A025)		 X - (31M1A040A050)
V - (31M2A040A050)
T - (31R2A040A050)		 X - (31M1A040A075)
V - (31M2A040A075)
T - (31R2A040A075)		 X - (31M1A040A100)
V - (31M2A040A100)
T - (31R2A040A100)		 X - (31M1A040A200)
V - (31M2A040A200)
T - (31R2A040A200)		 X - (31M1A040A300)
V - (31M2A040A300)
T - (31R2A040A300)		 -
50 X - (31M1A050A025)
V - (31M2A050A025)
T - (31R2A050A025)		 X - (31M1A050A050)
V - (31M2A050A050)
T - (31R2A050A050)		 X - (31M1A050A075)
V - (31M2A050A075)
T - (31R2A050A075)		 X - (31M1A050A100)
V - (31M2A050A100)
T - (31R2A050A100)		 X - (31M1A050A200)
V - (31M2A050A200)
T - (31R2A050A200)		 X - (31M1A050A300)
V - (31M2A050A300)
T - (31R2A050A300)		 -
63 X - (31M1A063A025)
V - (31M2A063A025)
T - (31R2A063A025)		 X - (31M1A063A050)
V - (31M2A063A050)
T - (31R2A063A050)		 X - (31M1A063A075)
V - (31M2A063A075)
T - (31R2A063A075)		 X - (31M1A063A100)
V - (31M2A063A100)
T - (31R2A063A100)		 X - (31M1A063A200)
V - (31M2A063A200)
T - (31R2A063A200)		 X - (31M1A063A300)
V - (31M2A063A300)
T - (31R2A063A300)		 -
80 X - (31M1A080A025)
V - (31M2A080A025)
T - (31R2A080A025)		 X - (31M1A080A050)
V - (31M2A080A050)
T - (31R2A080A050)		 X - (31M1A080A075)
V - (31M2A080A075)
T - (31R2A080A075)		 X - (31M1A080A100)
V - (31M2A080A100)
T - (31R2A080A100)		 X - (31M1A080A200)
V - (31M2A080A200)
T - (31R2A080A200)		 X - (31M1A080A300)
V - (31M2A080A300)
T - (31R2A080A300)		 X - (31M1A080A400)
V - (31M2A080A400)
T - (31R2A080A400)
100 X - (31M1A100A025)
V - (31M2A100A025)
T - (31R2A100A025)		 X - (31M1A100A050)
V - (31M2A100A050)
T - (31R2A100A050)		 X - (31M1A100A075)
V - (31M2A100A075)
T - (31R2A100A075)		 X - (31M1A100A100)
V - (31M2A100A100)
T - (31R2A100A100)		 X - (31M1A100A200)
V - (31M2A100A200)
T - (31R2A100A200)		 X - (31M1A100A300)
V - (31M2A100A300)
T - (31R2A100A300)		 X - (31M1A100A400)
V - (31M2A100A400)
T - (31R2A100A400)



Габаритные размеры пневмоцилиндров серии 31

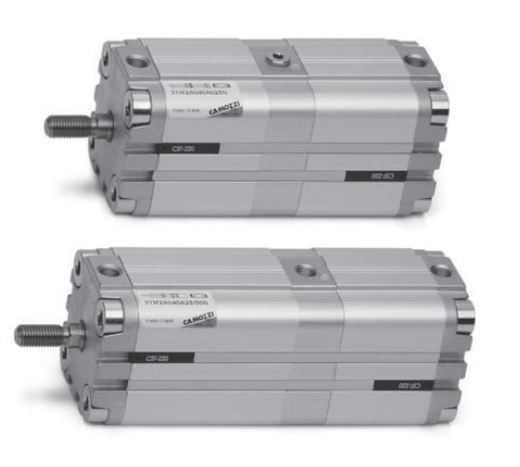

Габаритные размеры компактных пневмоцилиндров серии 31


Габаритные размеры указаны в полном описании пневмоцилиндров серии 31 (см. выше)
Кодировки ремкомплектов пневмоцилиндров серии 31

Ø Наименование
стандартных ремкомплектов
пневмоцилиндров серии 31
12 K02-31-12
16 K02-31-16
20 K02-31-20
25 K02-31-25
32 K02-31-32
40 K02-31-40
50 K02-31-50
63 K02-31-63
80 K02-31-80
100 K02-31-100
