Направляющие для пневмоцилиндров. Серия 45Пневмоцилиндры. Серия 40

Пневмоцилиндры ГОСТ 15608-81. Серия 40N3G
Увеличить

Пневмоцилиндры ГОСТ 15608-81. Серия 40N3G



Стандартные пневмоцилиндры. Серия 40N3G. ГОСТ (15608-81)

Цилиндры двустороннего действия, магнитные, с демпфированием
Ø 50, 63, 80, 100, 125, 160, 200, 250 (ГОСТ 15608-81)

Camozzi. Пневмоцилиндры. Серия 40N3G. ГОСТ 15608-81

Посмотреть стоимость
и наличие
пневмоцилиндров, серия 40N3G



Просмотреть цены на пневмоцилиндры, серия 40N3G




- Соответствие стандарту ГОСТ 15608-81

- Полная совместимость по габаритным и присоединительным размерам с цилиндрами ГОСТ 15608-81

- Исполнения 1012, 1112, 1212, 1412 и другие

- Высокое качество и проверенная надежность

- Температурное исполнение УХЛ4 (-40 ÷ 80°С)

- Анодированная алюминиевая гильза

- Стойкость к ударным нагрузкам





















Описание пневмоцилиндров
серии 40N3G
ГОСТ 15608-81

Просмотр каталога в pdf пневмоцилиндров серии 40N3G. ГОСТ 15608-81

 Просмотр описания пневмоцилиндров серии 40N3G







Просмотр паспорта на пневмоцилиндры серии ГОСТ

 Паспорт на пневмоцилиндры серии 40N3G







Просмотр сертификата на пневмоцилиндры

 Сертификат соответствия на пневмоцилиндры
Просмотр описания усилий пневмоцилиндров серии 40N3G Таблица усилий пневмоцилиндров



Специально для России и стран СНГ разработаны и поставляются пневматические цилиндры в соответствии с национальным стандартом ГОСТ 15608-81. Современные технологии обеспечивают высокое качество пневмоцилиндров серии 40N3G. Конструкция пневмоцилиндров проста и надежна, не требует текущего обслуживания и рассчитана на тяжелые условия эксплуатации механизмов. Пневмоцилиндры серии ГОСТ предназначены для укомплектования отечественного оборудования и монтируется на существующие крепежные места без изменения. Надежные, недорогие и компактные цилиндры серии 40N3G возможно применять и в новом оборудовании.


Срок поставки стандартных пневмоцилиндров серии 40N3G составляет от 5 до 21 дня.

Для пневмоцилиндров серии 40N3G всегда в наличии ремкомплекты, включающие все уплотнения, а также крышки, поршни, гайки цилиндра. Гильза и шток изготавливается под заказ в кратчайшие сроки.


Общие характеристики пневмоцилиндров серии 40N3G (ГОСТ)



Конструкция

стяжки
Действие

двусторонний
Материал

алюминиевые крышки, анодированная алюминиевая гильза, шток из нержавеющей стали, уплотнения - специальные материалы, гайки и шпильки оцинкованная или нержавеющая сталь

Варианты крепления

резьбовые отверстия шпилек, передний и задний фланец, лапы, центральная, передняя и задняя подвески, шарниры
Диаметр

Ø 50, 63, 80, 100, 125, 160, 200, 250
Ход (min-max)

10 - 3000 мм
Рабочее давление

1 - 10 бар
Рабочая температура

-40°C - 80°C
Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Скорость (без нагрузки)

минимальная - 10 мм/с, максимальная - 1000 мм/с
Условия эксплуатации

УХЛ - умеренно и холодный климат на открытом воздухе

Гарантия

1 год или 16 000 км.
Срок поставки

5 - 21 дня


Кодировка для заказа пневмоцилиндров серии 40N3G (ГОСТ)



40N3G

-

160

-

0100

-

1412



40N3G

 Серия цилиндров, выполненных по ГОСТ 15608-81
-

160

Диаметры:
Ø 50 мм.
Ø 63 мм.
Ø 80 мм.
Ø 100 мм.
Ø 125 мм.
Ø 160 мм.
Ø 200 мм.
Ø 250 мм.

-
0100

Ход:
10 - 3000 мм
-
1412

Исполнение:
1012 = Крепление на удлиненных шпильках, наружная резьба штока
1022 = Крепление на удлиненных шпильках, внутренняя резьба штока
1112 = Крепление на лапах, наружная резьба штока
1122 = Крепление на лапах, внутренняя резьба штока
1212 = Крепление на переднем фланце, наружная резьба штока
1222 = Крепление на переднем фланце, внутренняя резьба штока
1312 = Крепление на заднем фланце, наружная резьба штока
1322 = Крепление на заднем фланце, внутренняя резьба штока
1412 = Крепление на проушине, наружная резьба штока
1422 = Крепление на проушине, внутренняя резьба штока



Таблица стандартных ходов пневмоцилиндров серии 40N3G (ГОСТ 15608-81)



Стандартные хода пневмоцилиндров серии 40N3G
Ø 50 100 150 200 250 300 400 500
50 (40N3G-50-50-1012)
(40N3G-50-50-1412)		 (40N3G-50-100-1012)
(40N3G-50-100-1412)		 (40N3G-50-150-1012)
(40N3G-50-150-1412)		 (40N3G-50-200-1012)
(40N3G-50-200-1412)		 (40N3G-50-250-1012)
(40N3G-50-250-1412)		 (40N3G-50-300-1012)
(40N3G-50-300-1412)		 (40N3G-50-400-1012)
(40N3G-50-400-1412)		 (40N3G-50-500-1012)
(40N3G-50-500-1412)
63 (40N3G-63-50-1012)
(40N3G-63-50-1412)		 (40N3G-63-100-1012)
(40N3G-63-100-1412)		 (40N3G-63-150-1012)
(40N3G-63-150-1412)		 (40N3G-63-200-1012)
(40N3G-63-200-1412)		 (40N3G-63-250-1012)
(40N3G-63-250-1412)		 (40N3G-63-300-1012)
(40N3G-63-300-1412)		 (40N3G-63-400-1012)
(40N3G-63-400-1412)		 (40N3G-63-500-1012)
(40N3G-63-500-1412)
80 (40N3G-80-50-1012)
(40N3G-80-50-1412)		 (40N3G-80-100-1012)
(40N3G-80-100-1412)		 (40N3G-80-150-1012)
(40N3G-80-150-1412)		 (40N3G-80-200-1012)
(40N3G-80-200-1412)		 (40N3G-80-250-1012)
(40N3G-80-250-1412)		 (40N3G-80-300-1012)
(40N3G-80-300-1412)		 (40N3G-80-400-1012)
(40N3G-80-400-1412)		 (40N3G-80-500-1012)
(40N3G-80-500-1412)
100 (40N3G-100-50-1012)
(40N3G-100-50-1412)		 (40N3G-100-100-1012)
(40N3G-100-100-1412)		 (40N3G-100-150-1012)
(40N3G-100-150-1412)		 (40N3G-100-200-1012)
(40N3G-100-200-1412)		 (40N3G-100-250-1012)
(40N3G-100-250-1412)		 (40N3G-100-300-1012)
(40N3G-100-300-1412)		 (40N3G-100-400-1012)
(40N3G-100-400-1412)		 (40N3G-100-500-1012)
(40N3G-100-500-1412)
125 (40N3G-125-50-1012)
(40N3G-125-50-1412)		 (40N3G-125-100-1012)
(40N3G-125-100-1412)		 (40N3G-125-150-1012)
(40N3G-125-150-1412)		 (40N3G-125-200-1012)
(40N3G-125-200-1412)		 (40N3G-125-250-1012)
(40N3G-125-250-1412)		 (40N3G-125-300-1012)
(40N3G-125-300-1412)		 (40N3G-125-400-1012)
(40N3G-125-400-1412)		 (40N3G-125-500-1012)
(40N3G-125-500-1412)
160 (40N3G-160-50-1012)
(40N3G-160-50-1412)		 (40N3G-160-100-1012)
(40N3G-160-100-1412)		 (40N3G-160-150-1012)
(40N3G-160-150-1412)		 (40N3G-160-200-1012)
(40N3G-160-200-1412)		 (40N3G-160-250-1012)
(40N3G-160-250-1412)		 (40N3G-160-300-1012)
(40N3G-160-300-1412)		 (40N3G-160-400-1012)
(40N3G-160-400-1412)		 (40N3G-160-500-1012)
(40N3G-160-500-1412)
200 (40N3G-200-50-1012)
(40N3G-200-50-1412)		 (40N3G-200-100-1012)
(40N3G-200-100-1412)		 (40N3G-200-150-1012)
(40N3G-200-150-1412)		 (40N3G-200-200-1012)
(40N3G-200-200-1412)		 (40N3G-200-250-1012)
(40N3G-200-250-1412)		 (40N3G-200-300-1012)
(40N3G-200-300-1412)		 (40N3G-200-400-1012)
(40N3G-200-400-1412)		 (40N3G-200-500-1012)
(40N3G-200-500-1412)
250 (40N3G-250-50-1012)
(40N3G-250-50-1412)		 (40N3G-250-100-1012)
(40N3G-250-100-1412)		 (40N3G-250-150-1012)
(40N3G-250-150-1412)		 (40N3G-250-200-1012)
(40N3G-250-200-1412)		 (40N3G-250-250-1012)
(40N3G-250-250-1412)		 (40N3G-250-300-1012)
(40N3G-250-300-1412)		 (40N3G-250-400-1012)
(40N3G-250-400-1412)		 (40N3G-250-500-1012)
(40N3G-250-500-1412)

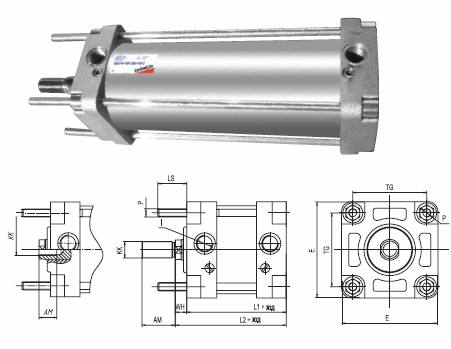

Внешний вид пневмоцилиндров ГОСТ исполнением 1012/1022
Внешний вид пневмоцилиндров ГОСТ исполнения 1012/1022

Габаритные размеры указаны в полном описании серии 40N3G (см. выше)

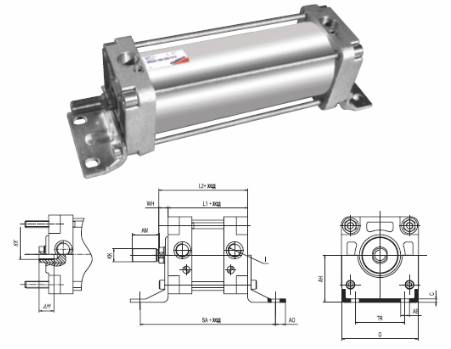

Внешний вид пневмоцилиндров ГОСТ исполнением 1112/1222
Внешний вид пневмоцилиндров ГОСТ исполнения 1112/1222

Габаритные размеры указаны в полном описании серии 40N3G (см. выше)

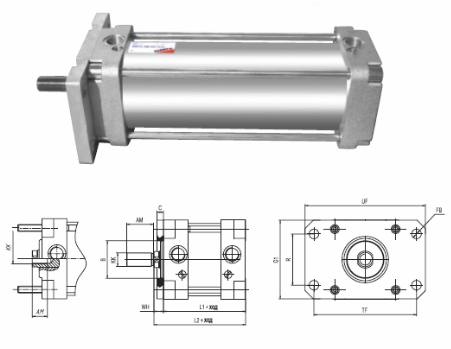

Внешний вид пневмоцилиндров ГОСТ исполнением 1212/1222/1312/1322
Внешний вид пневмоцилиндров ГОСТ исполнения 1212/1222/1312/1322

Габаритные размеры указаны в полном описании серии 40N3G (см. выше)



Кодировки ремкомплектов пневмоцилиндров серии 40N3G (ГОСТ):



ВНИМАНИЕ!!! Данные ремкомплекты применимы только для пневмоцилиндров серии 40N3G.
Ø Наименование
стандартных ремкомплектов
пневмоцилиндров серии 40N3G
50 K02-40G-50
63 K02-40G-63
80 K02-40G-80
100 K02-40G-100
125 K02-40G-125
160 K02-40G-160
200 K02-40G-200
250 K02-40G-250

Доступен

Обычно отгружается в течение:
