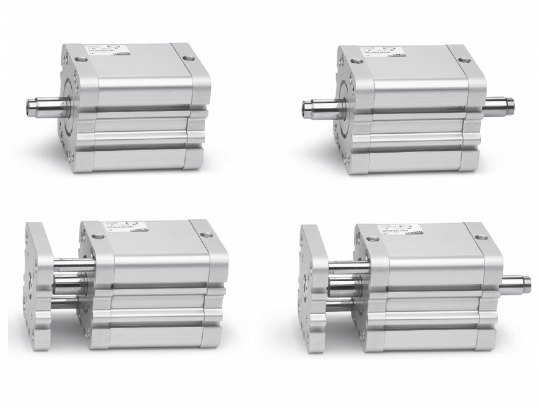

Стандартные пневмоцилиндры. Серия 32
|
|
Цилиндры одно и двустороннего действия, магнитные, с демпфированием
ø 20, 25, 32, 40, 50, 63, 80, 100 (ISO 21287 DIN/ISO 6431)
|
|
|
- Стандарт ISO 21287 / DIN/ISO 6431 / VDMA 24562
- Одно и двухстороннего действия
- Варианты с наружной или внутренней резьбой
- Компактное исполнение
- Шток из нержавеющей стали
- Анодированная алюминиевая гильза
- Исполнение с противоповоротной платформой
|
|
Пневмоцилиндр
Серии 32
32M2A020A050
|
|
Просмотр модели в 3D |
Пневмоцилиндр
Серии 32
32F2A050A100
|
|
Просмотр модели в 3D |
Пневмоцилиндр
Серии 32
32R2A100A100
|
|
Просмотр модели в 3D |
Описание пневмоцилиндров
серии 32
|
|
Стандартные пневмоцилиндры |
|
|
Скачать модель в IGES |
|
Скачать модель в IGES |
|
Скачать модель в IGES |
|
Тандемы и мультипозиционеры |
|
|
Скачать чертеж в DWG |
|
Скачать чертеж в DWG |
|
Скачать чертеж в DWG |
|
Таблица усилий пневмоцилиндров |
|
|
|
Пневмоцилиндры Серии 32 диаметром 20, 25, 32, 40, 50, 63, 80, 100 мм разработаны в соответствии с требованиями к размерам стандарта ISO 21287 и благодаря своей компакности подходят для установки в ограниченном пространстве. Соответствие стандарту DIN/ISO 6431/VDMA 24562 позволяет использовать стандартные крепежные принадлежности для пневмоцилиндров серий 60, 61, 62.
Магнитное кольцо, установленное в поршне пневмоцилиндра, позволяет определять текущее положение поршня с помощью датчиков положения. Пазы на гильзе пневмоцилиндра позволяют закрепить датчики положения без дополнительных элементов крепления. С помощью специальных заглушек модели S-CST-500 пазы цилиндры можно полностью закрыть.
Для снижения вибрации в крайних положениях поршня пневмоцилиндров серии 32 применяется механическое демпфирование.
|
|
Срок поставки стандартных пневмоцилиндров серии 32 составляет от 14 до 28 дней.
Для пневмоцилиндров серии 32 под заказ производится поставка ремкомплектов, включающие все уплотнения. Отдельно можно заказать гильзу, шток, крышки, поршень, гайки пневмоцилиндра.
|
Общие характеристики пневмоцилиндров серии 32
|
|
|
|
Конструкция
|
профиль, компактное исполнение
|
| Действие |
односторонний или двусторонний
|
| Материал |
алюминиевые крышки, анодированная алюминиевая гильза,
шток из нержавеющей стали AISI 303, уплотнения - полиуретан.
|
|
Варианты крепления
|
резьбовые отверстия шпилек, передний и задний фланец, лапы, центральная, передняя и задняя подвески, шарниры
|
| Диаметр |
Ø 20, 25, 32, 40, 50, 63, 80, 100
|
| Ход (min-max) |
Ø 20-25 = 5-500 мм
Ø 32-63 = 5-400 мм
Ø 80-100 = 5-500 мм
|
| Рабочее давление |
для цилиндров двустороннего действия: 1 - 10 бар
для цилиндров одностороннего действия: 2 - 10 бар
|
| Рабочая температура |
стандартная версия: -20°C ÷ +80°C
высокотемпературная версия: -20°C ÷ +140°C
|
| Среда |
воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя
|
|
Скорость (без нагрузки)
|
минимальная - 10 мм/с, максимальная - 1000 мм/с
|
| Специальные исполнения |
Высокотемпературное исполнение
|
|
Гарантия
|
1 год или 16 000 км.
|
| Срок поставки |
5 - 7 дней
|
|
|
Кодировка для заказа пневмоцилиндров серии 32
|
|
32
|
Серия |
| M |
Модификация:
M = шток с наружней резьбой
F = шток с внутренней резьбой
R = с противоповоротной платформой, только двусторонний |
|
2
|
Действие:
1 = односторонний (передняя возвратная пружина)
2 = двусторонний (с демпфированием в обе стороны)
3 = двусторонний (с двусторонним штоком)
4 = односторонний (задняя возвратная пружина)
|
|
A
|
Материалы:
A = шток - нержавеющая сталь, гильза, крышки, поршень - анодированный алюминий, уплотнения - полиуретан |
| 032 |
Диаметры:
Ø 20 мм.
Ø 25 мм.
Ø 32 мм..
Ø 40 мм.
Ø 50 мм.
Ø 63 мм.
Ø 80 мм.
Ø 100 мм.
|
| A |
Тип крепления:
A = стандартный |
| 050 |
Ход:
Ø20-25 = 5-300 мм
Ø32-63 = 5-400 мм
Ø80-100 = 5-500 мм
|
|
Специальное исполнение:
S = специальное исполнение
V = уплотнение штока Viton (+140°C)
W = все уплотнения Viton (+140°C) |
Таблица стандартных ходов пневмоцилиндров серии 32
|
X - пневмоцилиндры одностороннего действия
V - пневмоцилиндры двустороннего действия
O - пневмоцилиндры двустороннего действия с противоповоротной платформой
|
Стандартные хода пневмоцилиндров серии 32
|
| Ø |
25 |
50 |
75 |
100 |
200 |
300 |
400 |
500 |
| 20 |
X - 32M1A020A025
V - 32M2A020A025
O - 32R2A020A025 |
X - 32M1A020A050
V - 32M2A020A050
O - 32R2A020A050 |
X - 32M1A020A075
V - 32M2A020A075
O - 32R2A020A075 |
X - 32M1A020A100
V - 32M2A020A100
O - 32R2A020A100 |
X - 32M1A020A200
V - 32M2A020A200
O - 32R2A020A200 |
X - 32M1A020A300
V - 32M2A020A300
O - 32R2A020A300 |
- |
- |
| 25 |
X - 32M1A025A025
V - 32M2A025A025
O - 32R2A025A025 |
X - 32M1A025A050
V - 32M2A025A050
O - 32R2A025A050 |
X - 32M1A025A075
V - 32M2A025A075
O - 32R2A025A075 |
X - 32M1A025A100
V - 32M2A025A100
O - 32R2A025A100 |
X - 32M1A025A200
V - 32M2A025A200
O - 32R2A025A200 |
X - 32M1A025A300
V - 32M2A025A300
O - 32R2A025A300 |
- |
- |
| 32 |
X - 32M1A032A025
V - 32M2A032A025
O - 32R2A032A025 |
X - 32M1A032A050
V - 32M2A032A050
O - 32R2A032A050 |
X - 32M1A032A075
V - 32M2A032A075
O - 32R2A032A075 |
X - 32M1A032A100
V - 32M2A032A100
O - 32R2A032A100 |
X - 32M1A032A200
V - 32M2A032A200
O - 32R2A032A200 |
X - 32M1A032A300
V - 32M2A032A300
O - 32R2A032A300 |
X - 32M1A032A400
V - 32M2A032A400
O - 32R2A032A400 |
- |
| 40 |
X - 32M1A040A025
V - 32M2A040A025
O - 32R2A040A025 |
X - 32M1A040A050
V - 32M2A040A050
O - 32R2A040A050 |
X - 32M1A040A075
V - 32M2A040A075
O - 32R2A040A075 |
X - 32M1A040A100
V - 32M2A040A100
O - 32R2A040A100 |
X - 32M1A040A200
V - 32M2A040A200
O - 32R2A040A200 |
X - 32M1A040A300
V - 32M2A040A300
O - 32R2A040A300 |
X - 32M1A040A400
V - 32M2A040A400
O - 32R2A040A400 |
- |
| 50 |
X - 32M1A050A025
V - 32M2A050A025
O - 32R2A050A025 |
X - 32M1A050A050
V - 32M2A050A050
O - 32R2A050A050 |
X - 32M1A050A075
V - 32M2A050A075
O - 32R2A050A075 |
X - 32M1A050A100
V - 32M2A050A100
O - 32R2A050A100 |
X - 32M1A050A200
V - 32M2A050A200
O - 32R2A050A200 |
X - 32M1A050A300
V - 32M2A050A300
O - 32R2A050A300 |
X - 32M1A050A400
V - 32M2A050A400
O - 32R2A050A400 |
- |
| 63 |
X - 32M1A063A025
V - 32M2A063A025
O - 32R2A063A025 |
X - 32M1A063A050
V - 32M2A063A050
O - 32R2A063A050 |
X - 32M1A063A075
V - 32M2A063A075
O - 32R2A063A075 |
X - 32M1A063A100
V - 32M2A063A100
O - 32R2A063A100 |
X - 32M1A063A200
V - 32M2A063A200
O - 32R2A063A200 |
X - 32M1A063A300
V - 32M2A063A300
O - 32R2A063A300 |
X - 32M1A063A400
V - 32M2A063A400
O - 32R2A063A400 |
- |
| 80 |
X - 32M1A080A025
V - 32M2A080A025
O - 32R2A080A025 |
X - 32M1A080A050
V - 32M2A080A050
O - 32R2A080A050 |
X - 32M1A080A075
V - 32M2A080A075
O - 32R2A080A075 |
X - 32M1A080A100
V - 32M2A080A100
O - 32R2A080A100 |
X - 32M1A080A200
V - 32M2A080A200
O - 32R2A080A200 |
X - 32M1A080A300
V - 32M2A080A300
O - 32R2A080A300 |
X - 32M1A080A400
V - 32M2A080A400
O - 32R2A080A400 |
X - 32M1A080A500
V - 32M2A080A500
O - 32R2A080A500 |
| 100 |
X - 32M1A100A025
V - 32M2A100A025
O - 32R2A100A025 |
X - 32M1A100A050
V - 32M2A100A050
O - 32R2A100A050 |
X - 32M1A100A075
V - 32M2A100A075
O - 32R2A100A075 |
X - 32M1A100A100
V - 32M2A100A100
O - 32R2A100A100 |
X - 32M1A100A200
V - 32M2A100A200
O - 32R2A100A200 |
X - 32M1A100A300
V - 32M2A100A300
O - 32R2A100A300 |
X - 32M1A100A400
V - 32M2A100A400
O - 32R2A100A400 |
X - 32M1A100A500
V - 32M2A100A500
O - 32R2A100A500 |
Габаритные размеры пневмоцилиндров серии 32
|
|
|
(+ добавить ход)
|
| Ø |
A |
AF |
BG |
G |
Ø D |
D1 |
Ø D2 |
Ø D3 |
Ø D4 |
E |
EE |
KF |
KK |
LA |
PL |
RT |
SW1 |
T1 |
T2 |
TG |
ZA+ |
ZB+ |
| 20 |
16 |
11 |
20 |
10,9 |
10 |
9 |
- |
- |
9 |
35,8 |
M5 |
M6 |
M8x1,25 |
5 |
6,5 |
M5 |
8 |
- |
2,5 |
22 |
36,8 |
42,5 |
| 25 |
16 |
11 |
20 |
11,9 |
10 |
9 |
- |
- |
9 |
40,7 |
M5 |
M6 |
M8x1,25 |
5 |
7 |
M5 |
8 |
- |
2,5 |
26 |
38,8 |
44,5 |
| 32 |
19 |
13 |
- |
14,3 |
12 |
- |
30 |
24 |
9 |
49,6 |
G1/8" |
M8 |
M10x1,25 |
- |
7,6 |
M6 |
10 |
2 |
2,5 |
32,5 |
44 |
51 |
| 40 |
19 |
13 |
- |
14,3 |
12 |
- |
35 |
29 |
9 |
57 |
G1/8" |
M8 |
M10x1,25 |
- |
7,6 |
M6 |
10 |
2 |
2,5 |
38 |
45 |
52 |
| 50 |
22 |
16 |
- |
14,3 |
16 |
- |
40 |
34 |
12 |
69,6 |
G1/8" |
M10 |
M12x1,25 |
- |
7,6 |
M8 |
13 |
2 |
3 |
46,5 |
45 |
53 |
| 63 |
22 |
16 |
- |
14 |
16 |
- |
45 |
39 |
12 |
79,6 |
G1/8" |
M10 |
M12x1,25 |
- |
7,6 |
M8 |
13 |
2 |
3 |
56,5 |
49 |
57 |
| 80 |
28 |
20 |
- |
14,8 |
20 |
- |
45 |
39 |
12 |
95,6 |
G1/8" |
M12 |
M16x1,5 |
- |
7,7 |
M10 |
17 |
2 |
3 |
72 |
54 |
63,5 |
| 100 |
28 |
20 |
- |
17,8 |
25 |
- |
55 |
49 |
12 |
115,6 |
G1/8" |
M12 |
M16x1,5 |
- |
8 |
M10 |
22 |
2 |
3 |
89 |
66,8 |
76,5 |
Кодировки ремкомплектов пневмоцилиндров серии 32
|
| Ø |
Наименование
стандартных ремкомплектов
пневмоцилиндров серии 32 |
| 20 |
K02-32-20 |
| 25 |
K02-32-25 |
| 32 |
K02-32-32 |
| 40 |
K02-32-40 |
| 50 |
K02-32-50 |
| 63 |
K02-32-63 |
| 80 |
K02-32-80 |
| 100 |
K02-32-100 |
|
