Шарнирное сферическое крепление. Модель R+С+S

Увеличить

Шарнирное сферическое крепление. Модель R+С+S

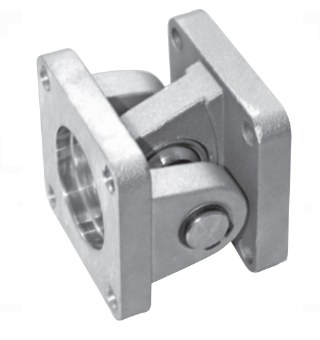

Шарнирное сферическое крепление R+С+S для пневмоцилиндров стандарта ISO 6431
Диаметры пневмоцилиндров: 32, 40, 50, 63, 80, 100 Соответствие стандарту ISO 6431
	Состав комплекта: - Сферический шарнир (модель R) - 1шт. - Цапфа охватывающая (модель C-H) - 1шт. - Винты крепления - 8шт. - Ось (модель S) - 1шт. - Стопорное кольцо для оси - 2шт.

						Шарнирное крепление модель R+C+S-100		Просмотр модели в 3D
								Скачать модель в IGES


Крепление пневмоцилиндров стандарта ISO 6431 на плоскость по задней крышке с возможностью перемещения пневмоцилиндра в плоскостях при вращении сферического шарнира может осуществляться с помощью сборки шарнирных креплений моделей R+C+S.
В комплект поставки входит один сферический шарнир, одна цапфа охватывающая, восемь винтов крепления, одна ось, два стопорных кольца для фиксации оси.

Общие характеристики шарнирных креплений модели R+C+S для пневмоцилиндров стандарта ISO 6431

Применение	для крепления пневмоцилиндров серии 40, 47, 60, 61, 62
Материал	шарнир, подвеска - алюминий ось - нержавеющая сталь
Установка	поворотное крепление по задней крышки пневмоцилиндра с креплением на плоскость
Гарантия	1 год
Срок поставки	в наличии

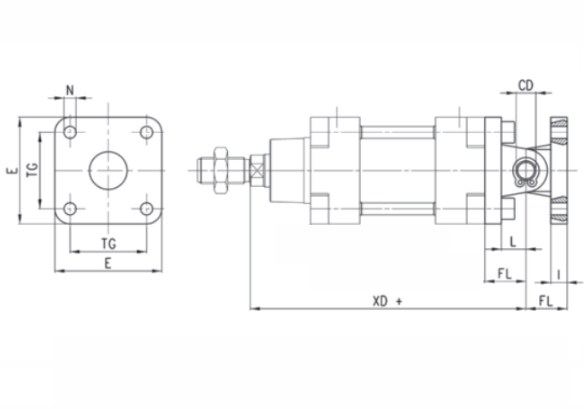

Габаритные размеры шарнирных креплений моделей R+C+S для пневмоцилиндров стандарта ISO 6431

Габаритные размеры шарнирных креплений моделей R+C+S для пневмоцилиндров серий 40, 47, 60, 61, 62

(+ добавить ход)

Модель	Ø	ØCD	L	XD+	F	G	I	M	ØN	α	β	γ
R+H+S-32	32	10	12	142	32,5	45	10	22	6,5	8	50	20
R+H+S-40	40	12	15	160	38	52	10	25	6,5	8	90	25
R+H+S-50	50	12	15	170	46,5	63	12	27	9	8	50	25
R+H+S-63	63	16	20	190	56,5	73	12	32	9	8	90	25
R+C+S-80	80	16	24	210	72	95	12	36	11	8	90	40
R+С+S-100	100	20	29	230	89	115	12	41	11	8	70	40
