Центральная подвеска модель F для крепления пневмоцилиндров стандарта ISO 6431
|
|
Диаметры пневмоцилиндров: 32, 40, 50, 63, 80, 100, 125
Соответствие стандарту ISO 6431
|
|
|
- Фиксирующий элемент - 4шт.
- Фиксирующий винт - 4шт.
|
|
|
|
|
|
|
|
Центральная подвеска
модель F-100
|
|
Просмотр модели в 3D |
|
|
|
|
|
|
|
|
|
Скачать модель в IGES |
|
|
|
|
|
|
|
|
Скачать чертеж в DWG |
|
|
|
|
|
Крепление пневмоцилиндров стандарта ISO 6431 по гильзе с возможностью поворота в одной плоскости может осуществляться с помощью центральной подвески модели F. Центральная подвеска может перемещаться по всей длине гильзы от передней до задней крышки пневмоцилиндра.
Для крепления центральной подвески на плоскость используются ответные кронштейны модели BF.
|
|
В комплект поставки креплений F входит одна подвеска, четыре фиксирующих элемента, четыре винта крепления.
|
Общие характеристики подвесок F для пневмоцилиндров стандарта ISO 6431
|
| |
|
Применение
|
для крепления пневмоцилиндров серии 40, 47, 60, 61, 62
|
| Материал |
оцинкованная сталь
|
| Установка |
крепление по гильзе пневмоцилиндра
|
|
Вес
|
F-32 - 268гр.
F-40 - 500гр.
F-50 - 650гр.
F-63 - 1,1кг.
F-80 - 1,6кг.
F-100 - 2,1кг.
F-125 - 2,8кг.
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|

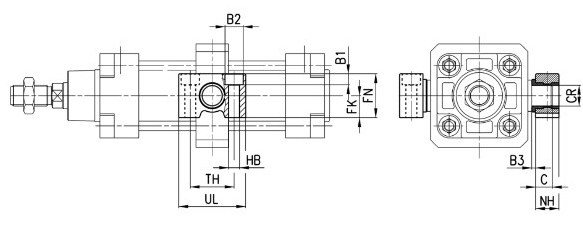

Габаритные размеры центральной подвески модели F для пневмоцилиндров стандарта ISO 6431
|
|
|
(+ добавить ход)
|
| Модель |
Ø |
XV1 |
XV2+1/2 |
XV3+ |
TM |
TK |
ØTD |
TL |
UW |
R |
| F-32 |
32 |
62 |
73 |
84 |
50 |
20 |
12 |
12 |
60 |
0,1 |
| F-40 |
40 |
71,5 |
82,5 |
93,5 |
63 |
25 |
16 |
16 |
68 |
0,15 |
| F-50 |
50 |
79 |
90 |
101 |
75 |
25 |
16 |
16 |
80 |
0,15 |
| F-63 |
63 |
88,5 |
97,5 |
106,5 |
90 |
30 |
20 |
20 |
95 |
0,15 |
| F-80 |
80 |
97 |
110 |
123 |
110 |
30 |
20 |
20 |
120 |
0,15 |
| F-100 |
100 |
104,5 |
120 |
135,5 |
132 |
30 |
25 |
25 |
135 |
0,2 |
| F-125 |
125 |
123 |
145 |
167 |
160 |
30 |
25 |
25 |
160 |
0,2 |
|
