Стандартные пневмоцилиндры. Серия 60
|
|
Цилиндры одно и двустороннего действия, магнитные, с демпфированием
ø 32, 40, 50, 63, 80, 100, 125 (DIN/ISO 6431)
|
|
|
- Стандарт DIN/ISO 6431 / VDMA 24562
- Одно и двухстороннего действия
- Исполнения с магнитным и немагнитным поршнем
- Регулируемое демпфирование в конце хода
- Шток из нержавеющей стали
- Высокотемпературное исполнение (+130°С)
- Низкотемпературное исполнение (-40 °С)
|
|
Пневмоцилиндр
Серии 60
60M2L050A0050
|
|
Просмотр модели в 3D |
Пневмоцилиндр
Серии 60
60M2L100A0100
|
|
Просмотр модели в 3D |
Пневмоцилиндр
Серии 60
60M2L125A0500
|
|
Просмотр модели в 3D |
Описание пневмоцилиндров
серии 60
|
|
Просмотр описания пневмоцилиндров серии 60 |
|
|
Скачать модель в IGES |
|
Скачать модель в IGES |
|
Скачать модель в IGES |
|
Паспорт на пневмоцилиндры серии 60 |
|
|
Скачать чертеж в DWG |
|
Скачать чертеж в DWG |
|
Скачать чертеж в DWG |
|
Сертификат соответствия на пневмоцилиндры |
|
|
|
|
|
|
|
|
|
|
Таблица усилий пневмоцилиндров |
|
|
|

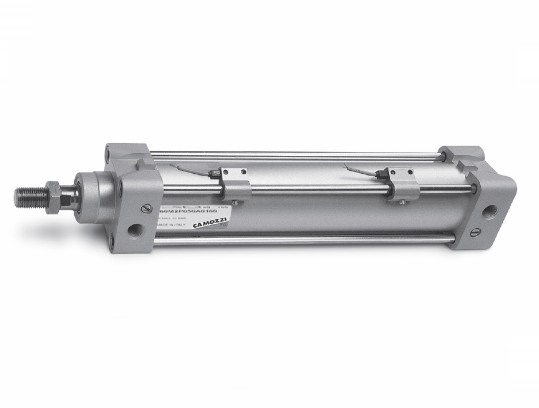

Пневмоцилиндры Серии 60 с диаметрами 32, 40, 50, 63, 80, 100, 125 мм соответствуют стандарту DIN/ISO 6431. На поршне этих цилиндров могут быть установлены постоянные магниты. Положение поршня определяется магниточувствительными датчиками положения, закрепляемыми на цилиндре.
|
|
Срок поставки стандартных пневмоцилиндров серии 60 составляет от 3 до 10 дней.
Для пневмоцилиндров серии 60 всегда в наличии ремкомплекты, включающие все уплотнения, а также крышки, поршни, гайки цилиндра. Гильза и шток изготавливается под заказ в кратчайшие сроки.
|
Общие характеристики пневмоцилиндров серии 60
|
|
|
|
Конструкция
|
стяжки
|
| Действие |
односторонний или двусторонний; тандем
|
| Материал |
алюминиевые крышки, анодированная алюминиевая гильза,
шток из нержавеющей стали, уплотнения - NBR,
гайки и шпильки оцинкованная или нержавеющая сталь.
|
|
Варианты крепления
|
резьбовые отверстия шпилек, передний и задний фланец, лапы, центральная, передняя и задняя подвески, шарниры
|
| Диаметр |
Ø 32, 40, 50, 63, 80, 100, 125
|
| Ход (min-max) |
10 - 2700 мм
|
| Рабочее давление |
1 - 10 бар
|
| Рабочая температура |
стандартная версия: -20°C ÷ 80°C
высокотемпературная версия: -20°C ÷ 150°C
низкотемпературная версия: -40°C ÷ 80°C
|
| Среда |
воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.
|
|
Скорость (без нагрузки)
|
минимальная - 10 мм/с, максимальная - 1000 мм/с
|
| Специальные исполнения |
тандем
для влажных, запыленных и агрессивных сред
морозоустойчивое исполнение (-40°С)
высокотемпературные уплотнения (+150°С)
|
|
Гарантия
|
1 год или 16 000 км.
|
| Срок поставки |
3 - 10 дней
|
|
|
Кодировка для заказа пневмоцилиндров серии 60
|
|
60
|
Серия |
| M |
Модификация:
N = стандартный, немагнитный
M = стандартный, магнитный |
|
2
|
Версия:
1 = односторонний (передняя возвратная пружина)
2 = двусторонний (с демпфированием в обе стороны)
3 = двусторонний (без демпфированием)
4 = двусторонний (с демпфированием назад)
5 = двусторонний (с демпфированием вперед)
6 = двусторонний (с двусторонним штоком, с демпфированием в обе стороны)
7 = односторонний (с двусторонним штоком)
|
|
L
|
Материалы:
L = шток - нержавеющая сталь, гильза - анодированный алюминий, уплотнения - NBR, гайки и шпильки - оцинкованная сталь
T = шток - нержавеющая сталь, гильза - анодированный алюминий, уплотнения - NBR, гайки и шпильки - нержавеющая сталь |
| 050 |
Диаметры:
Ø 32 мм.
Ø 40 мм.
Ø 50 мм.
Ø 63 мм.
Ø 80 мм.
Ø 100 мм.
Ø 125 мм.
|
| A |
Тип крепления:
A = стандартный
F = центральная подвеска |
| 0100 |
Ход:
10 - 2700 мм
|
|
Специальные исполнения:
V = уплотнения штока - Viton (+150°С)
N = тандем
R = уплотнения штока NBR
W = все уплотнения - Viton (+150°С)
СМ = морозоустойчивое исполнение (-40°С) |
Таблица стандартных ходов пневмоцилиндров серии 60
|
X - пневмоцилиндры одностороннего действия (с передней возвратной пружиной)
V - пневмоцилиндры двустороннего действия
|
Стандартные хода пневмоцилиндров серии 60
|
| Ø |
25 |
50 |
75 |
100 |
200 |
300 |
400 |
500 |
| 32 |
X
60M1L032A0025
V
60M2L032A0025 |
X
60M1L032A0050
V
60M2L032A0050 |
X
60M1L032A0075
V
60M2L032A0075 |
V
60M2L032A0100 |
V
60M2L032A0200 |
V
60M2L032A0300 |
V
60M2L032A0400 |
V
60M2L032A0500 |
| 40 |
X
60M1L040A0025
V
60M2L040A0025 |
X
60M1L040A0050
V
60M2L040A0050 |
X
60M1L040A0075
V
60M2L040A0075 |
V
60M2L040A0100 |
V
60M2L040A0200 |
V
60M2L040A0300 |
V
60M2L040A0400 |
V
60M2L040A0500 |
| 50 |
X
60M1L050A0025
V
60M2L050A0025 |
X
60M1L050A0050
V
60M2L050A0050 |
X
60M1L050A0075
V
60M2L050A0075 |
V
60M2L050A0100 |
V
60M2L050A0200 |
V
60M2L050A0300 |
V
60M2L050A0400 |
V
60M2L050A0500 |
| 63 |
X
60M1L063A0025
V
60M2L063A0025 |
X
60M1L063A0050
V
60M2L063A0050 |
X
60M1L063A0075
V
60M2L063A0075 |
V
60M2L063A0100 |
V
60M2L063A0200 |
V
60M2L063A0300 |
V
60M2L063A0400 |
V
60M2L063A0500 |
| 80 |
X
60M1L080A0025
V
60M2L080A0025 |
X
60M1L080A0050
V
60M2L080A0050 |
X
60M1L080A0075
V
60M2L080A0075 |
V
60M2L080A0100 |
V
60M2L080A0200 |
V
60M2L080A0300 |
V
60M2L080A0400 |
V
60M2L080A0500 |
| 100 |
X
60M1L100A0025
V
60M2L100A0025 |
X
60M1L100A0050
V
60M2L100A0050 |
X
60M1L100A0075
V
60M2L100A0075 |
V
60M2L100A0100 |
V
60M2L100A0200 |
V
60M2L100A0300 |
V
60M2L100A0400 |
V
60M2L100A0500 |
| 125 |
V
60M2L125A0025 |
V
60M2L125A0050 |
V
60M2L125A0075 |
V
60M2L125A0100 |
V
60M2L125A0200 |
V
60M2L125A0300 |
V
60M2L125A0400 |
V
60M2L125A0500 |
Габаритные размеры пневмоцилиндров серии 6060
|
|
|
(+ добавить ход)
Примечание: размеры ZJ и L2 односторонних цилиндров увеличить на 25 мм.
|
| Ø |
MM |
KK |
Ø B |
PL |
G |
L1 |
AM |
VA |
EE |
WH |
L2+ |
ZJ+ |
VD |
N |
BG |
RT |
TG |
R |
E |
SW1 |
SW2 |
SW3 |
SW4 |
зона демпфирования
передняя/задняя (мм.) |
| 32 |
12 |
M10x1,25 |
30 |
14 |
5 |
18 |
22 |
4 |
G1/8 |
26 |
94 |
120 |
5 |
26 |
16 |
M6 |
32,5 |
13 |
46 |
10 |
6 |
2 |
17 |
17 / 12 |
| 40 |
16 |
M12x1,25 |
35 |
15 |
5 |
21 |
24 |
4 |
G1/4 |
30 |
105 |
135 |
5 |
29 |
16 |
M6 |
38 |
13,5 |
55 |
13 |
6 |
2 |
19 |
20 / 17 |
| 50 |
20 |
M16x1,5 |
40 |
15 |
8 |
25 |
32 |
4 |
G1/4 |
37 |
106 |
143 |
6 |
29,5 |
16 |
M8 |
46,5 |
16 |
64,5 |
17 |
8 |
3 |
24 |
15 / 14 |
| 63 |
20 |
M16x1,5 |
45 |
21 |
8 |
26 |
32 |
4 |
G3/8 |
37 |
121 |
158 |
6 |
36,5 |
16 |
M8 |
56,5 |
28 |
75 |
17 |
8 |
3 |
24 |
17 / 16 |
| 80 |
25 |
M20x1,5 |
45 |
21 |
8 |
30 |
40 |
4 |
G3/8 |
46 |
128 |
174 |
7 |
36 |
19 |
M10 |
72 |
30 |
93 |
22 |
10 |
5 |
30 |
20 / 20 |
| 100 |
25 |
M20x1,5 |
55 |
23 |
8 |
35 |
40 |
4 |
G1/2 |
51 |
138 |
189 |
7 |
38,5 |
19,5 |
M10 |
89 |
40 |
110 |
22 |
10 |
5 |
30 |
21 / 19 |
| 125 |
32 |
M27x2 |
60 |
23,5 |
10,5 |
42 |
54 |
6 |
G1/2 |
65 |
160 |
225 |
8 |
43 |
23 |
M12 |
110 |
50 |
135 |
27 |
12 |
4 |
41 |
26 / 25 |
Габаритные размеры пневмоцилиндров серии 60 с проходным штоком
|
|
|
(+ добавить ход)
(++ добавить ход дважды)
Примечание: размеры ZJ и L2 односторонних цилиндров увеличить на 25 мм.
|
| Ø |
MM |
KK |
Ø B |
PL |
G |
L1 |
AM |
EE |
WH |
L2+ |
ZM++ |
VD |
N |
BG |
RT |
TG |
R |
E |
SW1 |
SW2 |
SW3 |
SW4 |
зона демпфирования
передняя/задняя (мм.) |
| 32 |
12 |
M10x1,25 |
30 |
14 |
5 |
18 |
22 |
G1/8 |
26 |
94 |
146 |
5 |
26 |
16 |
M6 |
32,5 |
13 |
46 |
10 |
6 |
2 |
17 |
17 / 12 |
| 40 |
16 |
M12x1,25 |
35 |
15 |
5 |
21 |
24 |
G1/4 |
30 |
105 |
165 |
5 |
29 |
16 |
M6 |
38 |
13,5 |
55 |
13 |
6 |
2 |
19 |
20 / 17 |
| 50 |
20 |
M16x1,5 |
40 |
15 |
8 |
25 |
32 |
G1/4 |
37 |
106 |
180 |
6 |
29,5 |
16 |
M8 |
46,5 |
16 |
64,5 |
17 |
8 |
3 |
24 |
15 / 14 |
| 63 |
20 |
M16x1,5 |
45 |
21 |
8 |
26 |
32 |
G3/8 |
37 |
121 |
195 |
6 |
36,5 |
16 |
M8 |
56,5 |
28 |
75 |
17 |
8 |
3 |
24 |
17 / 16 |
| 80 |
25 |
M20x1,5 |
45 |
21 |
8 |
30 |
40 |
G3/8 |
46 |
128 |
220 |
7 |
36 |
19 |
M10 |
72 |
30 |
93 |
22 |
10 |
5 |
30 |
20 / 20 |
| 100 |
25 |
M20x1,5 |
55 |
23 |
8 |
35 |
40 |
G1/2 |
51 |
138 |
240 |
7 |
38,5 |
19,5 |
M10 |
89 |
40 |
110 |
22 |
10 |
5 |
30 |
21 / 19 |
| 125 |
32 |
M27x2 |
60 |
23,5 |
10,5 |
42 |
54 |
G1/2 |
65 |
160 |
290 |
8 |
43 |
23 |
M12 |
110 |
50 |
135 |
27 |
12 |
4 |
41 |
26 / 25 |
|
