Сферический наконечник. Модели GA
|
|
|

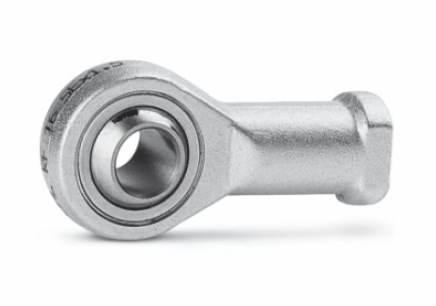

Сферический наконечник модели GA
|
|
Сферический наконечник на шток пневмоцилиндров серий 16, 24, 25
|
|
|
- Сферический наконечник - 1шт.
|
|
Сферический наконечник
модель
GA-8-10
|
|
|
Сферический наконечник
модель
GA-12-16
|
|
|
Сферический наконечник
модель
GA-20
|
|
|
Сферический наконечник
модель
GA-32
|
|
Просмотр модели в 3D |
Описание миницилиндров
серий 16, 24, 25
|
|
Просмотр в PFD |
|
|
|
|
|
|
|
|
Скачать модель в IGES |
|
Просмотр в виде книги |
|
|
|
|
|
|
|
|
Скачать чертеж в DWG |
|
Таблица усилий пневмоцилиндров |
|
|
|
Сферический наконечник пневмоцилиндров серий 16, 24, 25 необходим для крепления перемещаемого объекта к штоку пневмоцилиндра.
|
|
Крепления для штока моделей GA-8-10, GA-12-16, GA-20, GA-32 по габаритным размерам соответствуют международному стандарту ISO 8139.
|
Общие характеристики сферических наконечников моделей GA:
|
|
Применение
|
для штока миницилндров серий 16, 24, 25
|
| Материал |
оцинкованная сталь
|
| Установка |
шток пневмоцилиндра
|
|
Вес
|
GA-8-10 - 20гр.
GA-12-16 - 25гр.
GA-20 - 44гр.
GA-32 - 76гр.
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|
Габаритные размеры сферических наконечников моделей GA для цилиндров серий 16, 24, 25:
|
|
|
(+ добавить ход)
|
| Модель |
Ø |
Ø CN |
U |
EN |
ER |
AX |
CE |
KK |
Ø T |
Z |
SW |
| GA-8-10 |
8-10 |
5 |
6 |
8 |
9 |
10 |
27 |
M4x075 |
9 |
6,5º |
9 |
| GA-12-16 |
12-16 |
6 |
7 |
9 |
10 |
12 |
30 |
M6x1 |
10 |
6,5º |
11 |
| GA-20 |
20 |
8 |
9 |
12 |
12 |
16 |
36 |
M8x1,25 |
12,5 |
6,5º |
14 |
| GA-32 |
25 |
10 |
10,5 |
14 |
14 |
20 |
43 |
M10x1,25 |
15 |
6,5º |
17 |
|
Обычно отгружается в течение:
|
|
|
|
|
