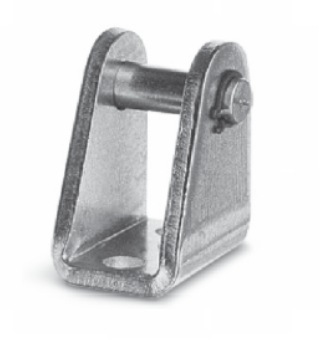

Кронштейн. Модели I
|
|
|
Кронштейн модели I для крепления миницилиндров
|
|
Кронштейн крепления пневмоцилиндров серий 16, 24, 25
|
|
|
- Ось со стопорными кольцами - 1шт.
|
|
Кронштейн
модель I-8-10
|
|
|
Кронштейн
модель I-12-16
|
|
|
Кронштейн
модель I-20-25
|
|
Просмотр модели в 3D |
Описание миницилиндров
серий 16, 24, 25
|
|
Просмотр в PFD |
|
|
|
|
|
|
Скачать модель в IGES |
|
Просмотр в виде книги |
|
|
|
|
|
|
Скачать чертеж в DWG |
|
Таблица усилий пневмоцилиндров |
|
|
|
Крепление миницилиндров серий 16, 24, 25 на поверхность по задней крышке с возможностью перемещения пневмоцилиндра в одной плоскости может осуществляться с помощью креплений моделей I.
|
|
В комплект поставки входит кронштейн, ось вращения со стопорными кольцами.
|
Общие характеристики кронштейнов моделей I:
|
|
Применение
|
для крепления миницилндров серий 16, 24, 25
|
| Материал |
оцинкованная сталь
|
| Установка |
к плоскости
|
|
Вес
|
I-8-10 - 20гр.
I-12-16 - 37гр.
I-20-25 - 78гр.
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|
Габаритные размеры кронштейнов моделей I для цилиндров серий 16, 24, 25:
|
|
|
(+ добавить ход)
|
| Модель |
Ø |
G1 |
G |
G2 |
Ø CD |
Ø AB |
C |
NH |
EW |
US |
MR |
XC+ |
L |
| I-8-10 |
8-10 |
20 |
12,5 |
3,5 |
4 |
4,5 |
2,5 |
24 |
8 |
13,1 |
5 |
64 |
6 |
| I-12-16 |
12 |
25 |
15 |
5 |
6 |
5,5 |
3 |
27 |
12 |
18,1 |
7 |
75 |
9 |
| I-12-16 |
16 |
25 |
15 |
5 |
6 |
5,5 |
3 |
27 |
12 |
18,1 |
7 |
82 |
9 |
| I-20-25 |
20 |
32 |
20 |
6 |
8 |
6,6 |
4 |
30 |
16 |
24,1 |
10 |
95 |
12 |
| I-20-25 |
25 |
32 |
20 |
6 |
8 |
6,6 |
4 |
30 |
16 |
24,1 |
10 |
104 |
12 |
|
Обычно отгружается в течение:
|
|
|
|
|
