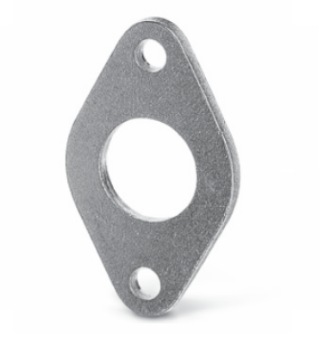

Фланец крепления (передний/задний). Модели E
|
|
|
Фланец передний / задний. Модель Е
|
|
Фланец крепления пневмоцилиндров серий 16, 24, 25
|
|
|
|
|
Фланец
модель E-8-10
|
|
|
Фланец
модель E-12-16
|
|
|
Фланец
модель E-20-25
|
|
Просмотр модели в 3D |
Описание миницилиндров
серий 16, 24, 25
|
|
Просмотр в PFD |
|
|
|
|
|
|
Скачать модель в IGES |
|
Просмотр в виде книги |
|
|
|
|
|
|
Скачать чертеж в DWG |
|
Таблица усилий пневмоцилиндров |
|
|
|
Крепление миницилиндров серий 16, 24, 25 к поверхности может осуществляться с помощью фланцев моделей E-8-10, E-12-16, E-20-25.
|
|
|
Общие характеристики фланцев моделей E:
|
|
Применение
|
для крепления миницилндров серий 16, 24, 25
|
| Материал |
оцинкованная сталь
|
| Установка |
к плоскости
|
|
Вес
|
E-8-10 - 10гр.
E-12-16 - 21гр.
E-20-25 - 39гр.
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|

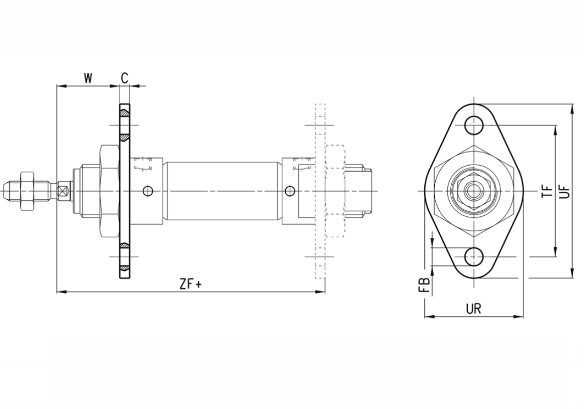

Габаритные размеры фланцев моделей E для цилиндров серий 16, 24, 25:
|
|
|
(+ добавить ход)
|
| Модель |
Ø |
C |
Ø FB |
TF |
UF |
UR |
W |
ZF+ |
| E-8-10 |
8-10 |
2,5 |
4,5 |
30 |
25 |
40 |
13,5 |
64,5 |
| E-12-16 |
12 |
3 |
5,5 |
40 |
30 |
53 |
19 |
75 |
| E-12-16 |
16 |
3 |
5,5 |
40 |
30 |
53 |
19 |
81 |
| E-20-25 |
20 |
4 |
6,6 |
50 |
40 |
66 |
20 |
96 |
| E-20-25 |
25 |
4 |
6,6 |
50 |
40 |
66 |
24 |
101,5 |
|
Обычно отгружается в течение:
|
|
|
|
|
