Предохранительный клапан. Серия VS

Присоединение: G1/8", G1/4", G1/2", G3/4", G1"
Диапазоны настройки: 0,5 - 5 бар, 6 - 12 бар, 13 - 18 бар

- Компактная конструкция

- Широкий диапазон регулировки

- Нержавеющее покрытие пружины

- Большой выбор модификаций

Описание
предохранительных клапанов
серии VS

    Предохранительный клапан серии VS предназначен для сброса сжатого воздуха, инертных газов, пара из систем трубопроводов под давлением в атмосферу.

    Преимуществом предохранительного клапана серии VS является небольшие размеры, широкий диапазон давления срабатывания, невысокая стоимость.

Присоединение

G1/8, G1/4, G1/2, G3/4, G1

Рабочее давление

0 - 25 бар

Давление срабатывания

0,5 - 18 бар

Расход воздуха

130 - 26545 нл/мин

Температурный диапазон

-10°C - 90°C

Материал корпуса

латунь

Материал уплотнения

NBR

Рабочая среда

воздух, газ, пар

Кодировка для заказа предохранительных клапанов серии VS:

VS

18

NT1

VS

18

Присоединение:
   18 = G1/8"
   14 = G1/4"
   38 = G3/8"
   12 = G1/2"
   34 = G3/4"
   1 = G1"

NT1

Диапазон регулировки:
   NT1 = 0,5 - 5 бар
   NT2 = 6 -  12 бар
   NT3 = 13 - 18 бар

Расходные характеристики сброса предохранительных клапанов серии VS:

Давление (бар)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Расход (нл/мин)

1/8"
VS18NT1
VS18NT2
VS18NT3

130

167

350

550

920

1300

1630

2500

2800

3316

3450

3600

3807

3904

4100

4450

4700

4850

1/4"
VS14NT1
VS14NT2
VS14NT3

130

167

350

550

920

1300

1630

2500

2800

3316

3450

3600

3807

3904

4100

4450

4700

4850

3/8"
VS38NT1
VS38NT2
VS38NT3

405

550

786

1150

1850

2458

3350

4300

4765

5960

6871

7836

9487

9758

10180

11287

12468

12780

1/2"
VS12NT1
VS12NT2
VS12NT3

449

610

872

1276

2053

2728

3718

5413

5765

6344

7626

8768

10530

10831

11299

12528

12700

12950

3/4"
VS34NT1
VS34NT2
VS34NT3

3572

4601

5630

6659

7688

8717

10220

11728

12757

13786

14815

15844

16873

17902

18755

19608

20461

21314

1"
VS1NT1
VS1NT2
VS1NT3

5946

7004

8054

9304

10554

11534

12542

13492

15618

16576

17857

19138

20419

21700

22981

24262

25543

26545

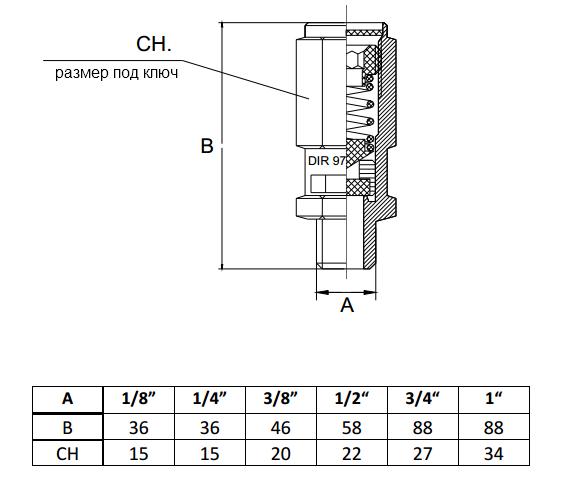

Разрез и габаритные размеры предохранительного клапана серии VS:
