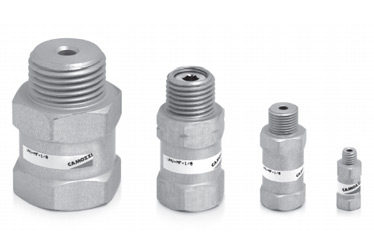

Запорные клапаны
Серия VNV
|
|
Присоединение M5, G1/8, G1/4, G3/8, G1/2
|
|
|
|
- Значительно уменьшает расход вакуума через присоски, которые не контактируют с изделием, что позволяет легко создать универсальную систему для захвата различных деталей
- Имеют встроенный фильтр
|
| Запорные клапаны Серии VNV используются в системах, содержащих несколько присосок для минимизации расхода через те из них, которые не соприкасаются с изделием. При использовании запорных клапанов система поддерживает необходимую глубину вакуума и корректную работу вакуумного коллектора. |
Применение:
- Захват объектов с различной формой и размерами при подключении нескольких присосок к одному коллектору |
|
|
 |
Описание запорных клапанов, серия VNV |
Технические характеристики
|
| Мод. |
-0,3 бар (м³/ч) |
-0,3 бар (л/мин ) |
-0,6 бар (м³/ч) |
-0,6 бар (л/мин ) |
Максимальный расход (м³/ч) |
Максимальный расход (л/мин) |
Вес (г) |
| VNV-MF-M5 |
0,12 |
2 |
0,22 |
3,7 |
2,3 |
38,3 |
2,2 |
| VNV-MF-1/8 |
0,22 |
3,7 |
0,43 |
7,2 |
15,7 |
261,7 |
11,2 |
| VNV-MF-1/4 |
0,24 |
4 |
0,47 |
7,8 |
21,9 |
365 |
17,5 |
| VNV-MF-1/2 |
0,7 |
11,7 |
1,4 |
23,3 |
37 |
616,7 |
47,4 |
| VNV-MF-1/8 |
0,22 |
3,7 |
0,43 |
7,2 |
15,7 |
261,7 |
11,2 |
| VNV-MF-1/4 |
0,24 |
4 |
0,47 |
7,8 |
21,9 |
365 |
17,5 |
| VNV-MF-1/2 |
0,7 |
11,7 |
1,4 |
23,3 |
37 |
616,4 |
47,7 |
|
|
| VNV |
СЕРИЯ:
VNV = запорные клапаны |
| - |
|
| MF |
ИСПОЛНЕНИЕ:
MF = G1 наружная / G2 внутренняя
FM = G1 внутренняя / G2 наружная |
| - |
|
| M5 |
ПРИСОЕДИНЕНИЕ:
M5 = M5
1/8 = G1/8
1/4 = G1/4
1/2 = G1/2 |

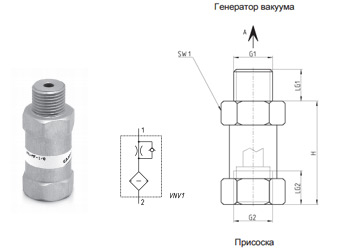

Мод. VNV присоединение от M5 до G1/2
|
Исполнение с внутренней / наружной резьбами
* M = наружная резьба
* F = внутренняя резьба
|
РАЗМЕРЫ
|
| Мод. |
G1* |
G2* |
H |
LG1 |
LG2 |
SW1 |
| VNV-MF-M5 |
M5M |
M5F |
15,5 |
4,5 |
4,5 |
8 |
| VNV-MF-1/8 |
G1/8M |
G1/8F |
26 |
8,5 |
8 |
14 |
| VNV-MF-1/4 |
G1/8M |
G1/4F |
26 |
11 |
10 |
17 |
| VNV-MF-1/2 |
G1/2M |
G1/2F |
29 |
14 |
12 |
27 |

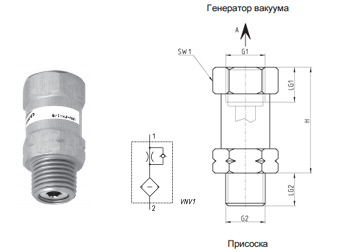

Мод. VNV присоединение от G1/8 до G1/2
|
Исполнение с внутренней / наружной резьбами
* M = наружная резьба
* F = внутренняя резьба
|
РАЗМЕРЫ
|
| Мод. |
G1* |
G2* |
H |
LG1 |
LG2 |
SW1 |
| VNV-FM-1/8 |
G1/8F |
G1/8M |
26 |
8 |
8,5 |
14 |
| VNV-FM-1/4 |
G1/4F |
G1/4M |
26 |
10 |
11 |
17 |
| VNV-FM-1/2 |
G1/2F |
G1/2M |
29 |
12 |
14 |
27 |
|
