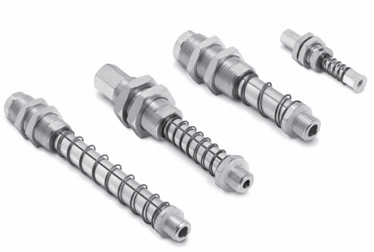

Пружинные плунжеры Серия NPM и
NPR (противоповоротные)
|
|
Пружинные плунжеры используются в случаях, когда необходимо компенсировать изменяющуюся высоту деталей.
Присоединение M3, M5, G1/8, G1/4, ход плунжера от 5 до 75 мм
|
|
|
|
- Пружинные плунжеры оказывают малое давление на поверхность захватываемого изделия, что обеспечивает мягкий контакт присоски с поверхностью нежестких изделий и компенсацию разной высоты изделия
- Широкий диапазон диаметров и ходов
- Разработаны противоповоротные плунжеры (обычно используются с овальными присосками)
|
| Пружинные плунжеры используются в случаях, когда необходимокомпенсировать изменяющуюся высоту деталей. Пружина также обеспечивает мягкий прижим присоски к детали, исключаядальнейший контроль в полностью автоматизированных системах, что особенно важно при работе с хрупкими деталями. |
Применение:
- Захват изделий с разной высотой (например, изогнутые металлические листы);
- Захват очень хрупких изделий (например, стеклянные листы) или изделия с нежесткой поверхностью. |
|
|
 |
Описание пружинных плунжеров, серия NPM и NPR (противоповоротные) |
|
|
|
Описание
|
пружинный плунжер, состоящий из высокопрочного стального штока, направляющей втулки, пружины и резьбового фитинга (внутренняя резьба для присосок с размерами до М5, другие резьбы наружные)
|
|
|
| NPM |
СЕРИЯ:
NPM = пружинный плунжер
NPR = пружинный плунжер, противоповоротный |
| - |
|
| FM |
ИСПОЛНЕНИЕ:
FM = G1 внутренняя / G2 наружная резьбы
FF = G1 внутренняя / G2 внутренняя резьбы |
| - |
|
| 1/4 |
ПРИСОЕДИНЕНИЕ:
M3 = M3
M5 = M5
1/8 = G1/8
1/4 = G1/4 |
| - |
|
| 75 |
ХОД:
05 = 5 мм
10 = 10 мм
15 = 15 мм
20 = 20 мм
25 = 25 мм
50 = 50 мм
75 = 75 мм |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
| Мод. |
Сила сжатия пружины (Н/мм) |
Сила сжатия пружины в состоянии покоя (Н) |
Сила сжатия пружины в середине хода (Н) |
Ход плунжера (мм) |
Максимальная вертикальная статическая нагрузка (Н) |
Максимальная горизонтальная статическая нагрузка (Н) |
Вес (г) |
| NPM-FF-M3-05 |
0,596 |
1,49 |
2,98 |
5 |
550 |
47 |
9 |
| NPM-FF-M5-05 |
0,508 |
3,3 |
4,57 |
5 |
1500 |
132 |
16 |
| NPM-FF-M5-10 |
0,323 |
2,75 |
4,36 |
10 |
1500 |
97 |
19 |
| NPM-FF-M5-20 |
0,209 |
1,78 |
3,87 |
20 |
1500 |
63 |
25 |
| NPM-FM-1/8-15 |
0,221 |
3,53 |
5,19 |
15 |
3700 |
385 |
80 |
| NPM-FM-1/8-25 |
0,143 |
3,57 |
5,36 |
25 |
3700 |
283 |
90 |
| NPM-FM-1/8-50 |
0,097 |
2,92 |
5,34 |
50 |
3700 |
173 |
110 |
| NPM-FM-1/4-25 |
0,711 |
6,47 |
15,36 |
25 |
2400 |
747 |
145 |
| NPM-FM-1/4-50 |
0,452 |
1,4 |
12,7 |
50 |
2400 |
466 |
175 |
| NPM-FM-1/4-75 |
0,262 |
5,38 |
15,2 |
75 |
2400 |
340 |
190 |
| NPR-FF-M3-05 |
0,596 |
1,49 |
2,98 |
5 |
550 |
47 |
9 |
| NPR-FF-M5-05 |
0,508 |
3,30 |
4,57 |
5 |
1500 |
132 |
16 |
| NPR-FF-M5-10 |
0,323 |
2,75 |
4,36 |
10 |
1500 |
97 |
19 |
| NPR-FF-M5-20 |
0,209 |
1,78 |
3,87 |
20 |
1500 |
63 |
25 |
| NPR-FM-1/8-15 |
0,221 |
3,53 |
5,19 |
15 |
3700 |
385 |
80 |
| NPR-FM-1/8-50 |
0,097 |
2,92 |
5,34 |
50 |
3700 |
173 |
110 |
| NPR-FM-1/4-25 |
0,711 |
6,47 |
15,36 |
25 |
2400 |
747 |
144 |
| NPR-FM-1/4-75 |
0,262 |
5,38 |
15,20 |
75 |
2400 |
340 |
202 |
Исполнение с внутренней / внутренней резьбами
|
РАЗМЕРЫ
|
| Мод. |
G1 |
G2 |
G3 |
H |
LG1 |
LG2 |
LG3 |
SW1 |
Z |
| NPM-FF-M3-05 |
M3F |
M3F |
M6x0,75 |
33,5 |
3,8 |
6 |
10 |
10 |
5 |
| NPM-FF-M5-05 |
M5F |
M5F |
G1/8 |
41,2 |
5,5 |
6,2 |
15 |
14 |
5 |
| NPM-FF-M5-10 |
M5F |
M5F |
G1/8 |
47,2 |
5,5 |
6,2 |
15 |
14 |
10 |
| NPM-FF-M5-20 |
M5F |
M5F |
G1/8 |
59,2 |
5,5 |
6,2 |
15 |
14 |
20 |
| NPR-FF-M3-05 |
M3F |
M3F |
M6x0,75 |
33,5 |
3,8 |
6 |
10 |
10 |
5 |
| NPR-FF-M5-05 |
M5F |
M5F |
G1/8 |
41,2 |
5,5 |
6,2 |
15 |
14 |
5 |
| NPR-FF-M5-10 |
M5F |
M5F |
G1/8 |
47,2 |
5,5 |
6,2 |
15 |
14 |
10 |
| NPR-FF-M5-20 |
M5F |
M5F |
G1/8 |
59,2 |
5,5 |
6,2 |
15 |
14 |
20 |

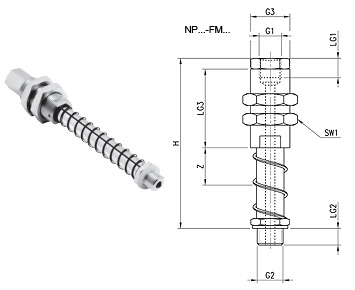

Исполнение с внутренней / внутренней резьбами
|
РАЗМЕРЫ
|
| Мод. |
G1 |
G2 |
G3 |
H |
LG1 |
LG2 |
LG3 |
SW1 |
Z |
| NPM-FM-1/8-15 |
G1/8 |
G1/8 M |
M16x1 |
80 |
8 |
6,5 |
30 |
22 |
15 |
| NPM-FM-1/8-25 |
G1/8 |
G1/8 M |
M16x1 |
93 |
8 |
6,5 |
30 |
22 |
25 |
| NPM-FM-1/8-50 |
G1/8 |
G1/8 M |
M16x1 |
124 |
8 |
6,5 |
30 |
22 |
50 |
| NPM-FM-1/4-25 |
G1/8 |
G1/8 M |
M20x1,5 |
95 |
13 |
8,5 |
40 |
24 |
25 |
| NPM-FM-1/4-50 |
G1/8 |
G1/8 M |
M20x1,5 |
124,5 |
13 |
8,5 |
40 |
24 |
50 |
| NPM-FM-1/4-75 |
G1/8 |
G1/8 M |
M20x1,5 |
154 |
13 |
8,5 |
40 |
24 |
75 |
| NPR-FM-1/8-15 |
G1/8 |
G1/8 M |
M16x1 |
80 |
8 |
6,5 |
30 |
22 |
15 |
| NPR-FM-1/8-50 |
G1/8 |
G1/8 M |
M16x1 |
124 |
8 |
6,5 |
30 |
22 |
50 |
| NPR-FM-1/4-25 |
G1/8 |
G1/8 M |
M20x1,5 |
95 |
13 |
8,5 |
40 |
24 |
25 |
| NPR-FM-1/4-75 |
G1/8 |
G1/8 M |
M20x1,5 |
154 |
13 |
8,5 |
40 |
24 |
75 |
|
