Сильфонные присоски (круглые)
Серия VTCN (2.5 гофры)
|
|
Сильфонные вакуумные присоски изготавливаются из резины NBR и силикона.
Диаметры присосок 5 - 52 мм., с внутренней резьбой M5, G1/8, G1/4
|
|
|
|
- Широкий диапазон диаметров
- Мягкая конусовидная наружная кромка для работы с рельефными или шероховатыми поверхностями
- Большая сила захвата и оптимальное демпфирование при контакте с деталью
- Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации деталей
- Жёсткая верхняя секция обеспечивает хорошую устойчивость к силам, возникающим при больших ускорениях
- Присоски компенсируют изменение высоты объектов
|
| Сильфонные вакуумные присоски (2,5 гофры) Серии VTCN состоят из ниппеля и резиновой части. Резиновые части могут поставляться отдельно без ниппелей. Материалы: NBR, силикон. |
Применение:
- Захват неплоских деталей, таких, как панели кузовов автомобилей, труб и т. д.
- Захват хрупких деталей, таких как электронные компоненты, литые детали и др.
- Захват деталей со сварными швами. - Захват деталей с высокой температурой (с силиконовой присоской). |
|
|
 |
Описание плоских присосок(круглых), серия VTCN |
|
|
|
Описание
|
жесткие износостойкие присоски, состоящие непосредственно из присоски (2,5 гофры) и соединительного ниппеля
|
| Конструкция |
ниппели и присоски предварительно не собираются
|
| Обслуживание |
возможна замена резиновой части
|
| Рабочая температура |
NBR версия: -30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно)
Силикон версия: -50°C ÷ +220°C (кратковременно <30 сек.); -30°C ÷ +180°C (продолжительно)
|
Технические характеристики
|
* Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, при использовании объектов с сухой и гладкой рабочей поверхностью без учета коэффициента запаса.
| Мод. / диаметры |
Сила отрыва (Н)* |
Сила прижима гофры (Н) |
Внутр. объем (см³) |
Мин. радиус заготовки (мм) |
Рекомендуемый диаметр трубки (мм) |
| VTCN-050 |
0,1 |
0,8 |
0,033 |
2 |
2 |
| VTCN-070 |
0,1 |
0,9 |
0,043 |
3 |
4 |
| VTCN-090 |
0,7 |
2,3 |
0,15 |
5 |
4 |
| VTCN-120 |
0,9 |
3,5 |
0,6 |
6 |
4 |
| VTCN-140 |
1,2 |
5,7 |
0,975 |
7 |
4 |
| VTCN-180 |
2,3 |
8,5 |
1,35 |
9 |
4 |
| VTCN-200 |
3,8 |
12,1 |
2 |
10 |
4 |
| VTCN-250 |
4,5 |
19 |
5,4 |
12 |
4 |
| VTCN-320 |
12 |
36,9 |
10 |
17 |
6 |
| VTCN-420 |
13,6 |
44 |
19,5 |
24 |
6 |
| VTCN-520 |
27 |
96 |
62 |
35 |
6 |
|
|
| VT |
СЕРИЯ:
VT = вакуумная присоска |
| C |
ФОРМА:
C = круглая |
| N |
ВЕРСИЯ:
N = сильфонная, 2.5 гофры |
| - |
|
| 050 |
ДИАМЕТРЫ:
050 = 5,0 мм
070 = 7,0 мм
090 = 9,0 мм
120 = 12,0 мм
140 = 14,0 мм
180 = 18,0 мм
200 = 20,0 мм
250 = 25,0 мм
320 = 32,0 мм
420 = 42,0 мм
520 = 52,0 мм |
| N |
МАТЕРИАЛЫ:
N = NBR
S = силикон |
| - |
|
| M5 |
РАЗМЕР РЕЗЬБЫ:
M5 = M5
1/8 = G1/8
1/4 = G1/4 |
| M |
ТИП РЕЗЬБЫ:
M = наружная
F = внутренняя |

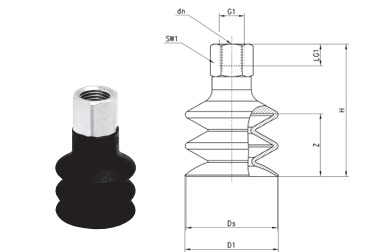

Модели присосок серии VTCN - ниппель с внутренней резьбой
|
Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715
|
РАЗМЕРЫ
|
| Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
| VTCN-050N-M5F |
5,5 |
2 |
5 |
M5 |
18,5 |
5 |
8 |
3 |
VTCN-050N |
резина |
NPV-E-M5-F |
| VTCN-050S-M5F |
5,5 |
2 |
5 |
M5 |
18,5 |
5 |
8 |
3 |
VTCN-050S |
силикон |
NPV-E-M5-F |
| VTCN-070N-1/8F |
6,5 |
3,5 |
5,9 |
G1/8 |
26 |
8,5 |
14 |
4 |
VTCN-070N |
резина |
NPV-R-1/8-F |
| VTCN-070S-1/8F |
6,5 |
3,5 |
5,9 |
G1/8 |
26 |
8,5 |
14 |
4 |
VTCN-070S |
силикон |
NPV-R-1/8-F |
| VTCN-090N-1/8F |
9,3 |
3,5 |
9 |
G1/8 |
27 |
8,5 |
14 |
3 |
VTCN-090N |
резина |
NPV-R-1/8-F |
| VTCN-090S-1/8F |
9,3 |
3,5 |
9 |
G1/8 |
27 |
8,5 |
14 |
3 |
VTCN-090S |
силикон |
NPV-R-1/8-F |
| VTCN-120N-1/8F |
12,7 |
3,5 |
12 |
G1/8 |
33 |
8,5 |
14 |
7 |
VTCN-120N |
резина |
NPV-R-1/8-F |
| VTCN-120S-1/8F |
12,7 |
3,5 |
12 |
G1/8 |
33 |
8,5 |
14 |
7 |
VTCN-120S |
силикон |
NPV-R-1/8-F |
| VTCN-140N-1/8F |
15 |
3,5 |
14,5 |
G1/8 |
34 |
8,5 |
14 |
9 |
VTCN-140N |
резина |
NPV-R-1/8-F |
| VTCN-140S-1/8F |
15 |
3,5 |
14,5 |
G1/8 |
34 |
8,5 |
14 |
9 |
VTCN-140S |
силикон |
NPV-R-1/8-F |
| VTCN-180N-1/8F |
18,5 |
3,5 |
17,2 |
G1/8 |
34 |
8,5 |
14 |
9 |
VTCN-180N |
резина |
NPV-R-1/8-F |
| VTCN-180S-1/8F |
18,5 |
3,5 |
17,2 |
G1/8 |
34 |
8,5 |
14 |
9 |
VTCN-180S |
силикон |
NPV-R-1/8-F |
| VTCN-200N-1/8F |
20 |
3,5 |
20 |
G1/8 |
34 |
8,5 |
14 |
9 |
VTCN-200N |
резина |
NPV-R-1/8-F |
| VTCN-200S-1/8F |
20 |
3,5 |
20 |
G1/8 |
34 |
8,5 |
14 |
9 |
VTCN-200S |
силикон |
NPV-R-1/8-F |
| VTCN-250N-1/8F |
24,7 |
3,5 |
23 |
G1/8 |
46 |
8,5 |
14 |
18 |
VTCN-250N |
резина |
NPV-R-1/8-F |
| VTCN-250S-1/8F |
24,7 |
3,5 |
23 |
G1/8 |
46 |
8,5 |
14 |
18 |
VTCN-250S |
силикон |
NPV-R-1/8-F |
| VTCN-320N-1/4F |
32,6 |
4,4 |
32 |
G1/4 |
52,5 |
12 |
17 |
15 |
VTCN-320N |
резина |
NPV-S-1/4-F |
| VTCN-320S-1/4F |
32,6 |
4,4 |
32 |
G1/4 |
52,5 |
12 |
17 |
15 |
VTCN-320S |
силикон |
NPV-S-1/4-F |
| VTCN-420N-1/4F |
43,5 |
4,4 |
42,6 |
G1/4 |
61 |
12 |
17 |
20 |
VTCN-420N |
резина |
NPV-S-1/4-F |
| VTCN-420S-1/4F |
43,5 |
4,4 |
42,6 |
G1/4 |
61 |
12 |
17 |
20 |
VTCN-420S |
силикон |
NPV-S-1/4-F |
| VTCN-520N-1/4F |
52,5 |
4,4 |
52,5 |
G1/4 |
64 |
12 |
17 |
25 |
VTCN-520N |
резина |
NPV-S-1/4-F |
| VTCN-520S-1/4F |
52,5 |
4,4 |
52,5 |
G1/4 |
64 |
12 |
17 |
25 |
VTCN-520S |
силикон |
NPV-S-1/4-F |
|
