Плоские присоски (овальные)
Серия VTOF
|
|
Используются для захвата узких и длинных заготовок.
Изготавливаются из резины NBR и силикона.
Размеры от 7x3.5 до 60x20 мм, с наружной и внутренней резьбами M3, M5, G1/8, G1/4
|
|
|
|
- Компактное исполнение позволяет удерживать объект при больших ускорениях и силах, действующих с разных направлений
- Низкий профиль с малым объемом полости под присоской позволяет сократить время захвата или использовать менее производительный вакуумный генератор
- Оптимальная форма присоски обеспечивает большие силы отрыва при малых размерах
- Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации деталей
- Присоски с размерами от 30x10 мм и более комплектуются специальным противоповоротным хомутом
|
| Плоские овальные вакуумные присоски Серии VTOF с жестким и износостойким исполнением состоят из ниппеля и резиновой части. Ниппель соединяется непосредственно с резиновой частью. Присоски с размерами от 30x10 мм и более комплектуются специальным противоповоротным хомутом. Присоски могут заказываться без ниппелей, как отдельные изделия. |
Применение:
- Захват узких деталей с неровной поверхностью, таких как пластины, штампованные профили, гибкие объекты и т. д.;
- Захват каркасов, например, дверей, окон и т. д.;
- Модель из силикона позволяет захватывать изделия, имеющие высокую температуру. |
|
|
 |
Описание плоских присосок(овальных), серия VTOF |
|
|
|
Описание
|
жесткие износостойкие присоски, состоящие непосредственно из присоски и соединительного ниппеля
|
| Конструкция |
- ниппели и присоски предварительно не собираются
- размер 30x10 мм и более (укомплектованы специальным хомутом)
|
| Обслуживание |
возможна замена резиновой части
|
| Рабочая температура |
NBR версия: -30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно)
Силикон версия: -50°C ÷ +220°C (кратковременно <30 сек.); -30°C ÷ +180°C (продолжительно)
|
Технические характеристики
|
* Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, при использовании объектов с сухой и гладкой рабочей поверхностью без учета коэффициента запаса.
| Мод. / диаметры |
Сила отрыва (Н)* |
Внутр. объем (см³) |
Мин. радиус заготовки (мм) |
Рекомендуемый диаметр трубки (мм) |
| VTOF-0070-035 |
1 |
0,019 |
3 |
2 |
| VTOF-0150-050 |
3 ,1 |
0,036 |
5 |
2 |
| VTOF-0180-060 |
4,5 |
0,058 |
7 |
2 |
| VTOF-0300-100 |
12,2 |
0,28 |
10 |
4 |
| VTOF-0450-150 |
28,2 |
0,98 |
18 |
6 |
| VTOF-0600-200 |
50,1 |
2,3 |
25 |
6 |
|
VT
|
O
|
F
|
-
|
0070-035
|
N
|
-
|
M3
|
M
|
|
|
| VT |
СЕРИЯ:
VT = вакуумная присоска |
| O |
ФОРМА:
О = овальная |
| F |
ВЕРСИЯ:
F = плоская |
| - |
|
| 0070-035 |
РАЗМЕРЫ:
0070-035 = 7,0 x 3,5 мм
0150-050 = 15,0 x 5,0 мм
0180-060 = 18,0 x 6,0 мм
0300-100 = 30,0 x 10,0 мм
0450-150 = 45,0 x 15,0 мм
0600-200 = 60,0 x 20,0 мм |
| N |
МАТЕРИАЛЫ:
N = NBR
S = силикон |
| - |
|
| M3 |
РАЗМЕР РЕЗЬБЫ :
M3 = M3
M5 = M5
1/8 = G1/8
1/4 = G1/4 |
| M |
ТИП РЕЗЬБЫ:
M = наружная
F = внутренняя |

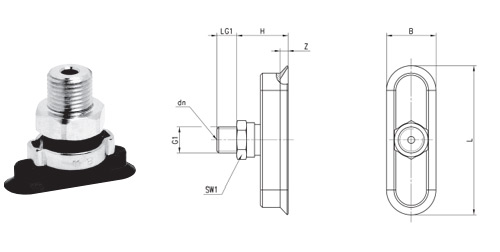

Модели присосок серии VTOF - ниппель с наружной резьбой
|
Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715
|
РАЗМЕРЫ
|
| Присоска в сборе с ниппелем |
B |
db |
Gt |
H |
L |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
| VTOF-0070-035N-M3M |
3,5 |
1 |
M3M |
8 |
7 |
3 |
5 |
08 |
VTOF-0070-035 N |
резина |
NPV-A-M3-M |
| VTOF-0070-035S-M3M |
3,5 |
1 |
M3M |
8 |
7 |
3 |
5 |
08 |
VTOF-0070-035 S |
силикон |
NPV-A-M3-M |
| VTOF-0150-050N-M5M |
5 |
2 |
M5M |
17 |
15 |
5 |
8 |
07 |
VTOF-0150-050N |
резина |
NPV-C-M5-M |
| VTOF-0150-050S-M5M |
5 |
2 |
M5M |
17 |
15 |
5 |
8 |
07 |
VTOF-0150-050S |
силикон |
NPV-C-M5-M |
| VTOF-0180-060N-M5M |
6 |
2 |
M5M |
17 |
18 |
5 |
8 |
08 |
VTOF-0180-060N |
резина |
NPV-C-M5-M |
| VTOF-0180-060S-M5M |
6 |
2 |
M5M |
17 |
18 |
5 |
8 |
08 |
VTOF-0180-060S |
силикон |
NPV-C-M5-M |
| VTOF-0300-100N-1/8M |
10 |
3,5 |
G1/4 M |
17 |
30 |
8 |
14 |
1 , 5 |
VTOF-0300-100N |
резина |
NPV-P-1/8-M |
| VTOF-0300-100S-1/8M |
10 |
3,5 |
G1/4 M |
17 |
30 |
8 |
14 |
1,5 |
VTOF-0300-100S |
силикон |
NPV-P-1/8-M |
| VTOF-0450-150N-1/4M |
15 |
3,5 |
G1/4 M |
26 |
45 |
10 |
17 |
2 |
VTOF-0450-150N |
резина |
NPV-Q-1/4-M |
| VTOF-0450-150S-1/4M |
15 |
3,5 |
G1/4 M |
26 |
45 |
10 |
17 |
2 |
VTOF-0450-150S |
силикон |
NPV-Q-1/4-M |
| VTOF-0600-200N-1/4M |
20 |
3,5 |
G1/4 M |
26 |
60 |
10 |
17 |
2,5 |
VTOF-0600-200N |
резина |
NPV-Q-1/4-M |
| VTOF-0600-200S-1/4M |
20 |
3,5 |
G1/4 M |
26 |
60 |
10 |
17 |
2,5 |
VTOF-0600-200S |
силикон |
NPV-Q-1/4-M |

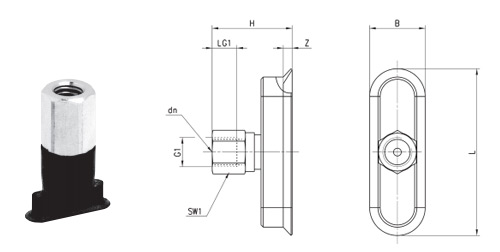

Модели присосок серии VTOF - ниппель с внутренней резьбой
|
Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715
|
РАЗМЕРЫ
|
| Присоска в сборе с ниппелем |
B |
db |
Gt |
H |
L |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
| VTOF-0150-050N-M5F |
5 |
2 |
M5F |
22 |
15 |
5,5 |
8 |
0,7 |
VTOF-0150-050N |
резина |
NPV-C-M5-F |
| VTOF-0150-050S-M5F |
5 |
2 |
M5F |
22 |
15 |
5,5 |
8 |
0,7 |
VTOF-0150-050S |
силикон |
NPV-C-M5-F |
| VTOF-0180-060N-M5F |
6 |
2 |
M5F |
22 |
18 |
5,5 |
8 |
0,8 |
VTOF-0180-060N |
резина |
NPV-C-M5-F |
| VTOF-0180-060S-M5F |
6 |
2 |
M5F |
22 |
18 |
5,5 |
8 |
0,8 |
VTOF-0180-060S |
силикон |
NPV-C-M5-F |
| VTOF-0300-100N-1/8F |
10 |
3 ,5 |
G1/8F |
25 |
30 |
9 |
14 |
1,5 |
VTOF-0300-100N |
резина |
NPV-P-1/8-F |
| VTOF-0300-100S-1/8F |
10 |
3,5 |
G1/8F |
25 |
30 |
9 |
14 |
1,5 |
VTOF-0300-100S |
силикон |
NPV-P-1/8-F |
| VTOF-0450-150N-1/4F |
15 |
3,5 |
G1/4F |
36 |
45 |
12 |
17 |
2 |
VTOF-0450-150N |
резина |
NPV-Q-1/4-F |
| VTOF-0450-150S-1/4F |
15 |
3,5 |
G1/4F |
36 |
45 |
12 |
17 |
2 |
VTOF-0450-150S |
силикон |
NPV-Q-1/4-F |
| VTOF-0600-200N-1/4F |
20 |
3,5 |
G1/4F |
36 |
60 |
12 |
17 |
2,5 |
VTOF-0600-200N |
резина |
NPV-Q-1/4-F |
| VTOF-0600-200S-1/4F |
20 |
3,5 |
G1/4F |
36 |
60 |
12 |
17 |
2,5 |
VTOF-0600-200S |
силикон |
NPV-Q-1/4-F |
|
