Сильфонные присоски (круглые)
Серия VTCF
|
|
Универсальные присоски. Изготавливаются из резины NBR и силикона.
Диаметры от 3.5 до 95 мм, с наружной и внутренней резьбами M3, M5, G1/8, G1/4
|
|
|
|
- Широкий диапазон диаметров
- Низкий профиль с малым объемом полости под присоской позволяет сократить время захвата или использовать менее производительный вакуумный генератор
- Компактное исполнение позволяет удерживать объект при больших ускорениях и силах при перемещении объекта.
- Данные присоски возможно использовать при больших скоростях перемещения
- Опорные стойки в нижней части присоски уменьшают вероятность пластической деформации тонкостенных объектов
|
| Плоские вакуумные присоски СерияVTCF прочные и износостойкие. Состоят из ниппеля и резиновой части, которые поставляются отдельно. В присосках с диаметром до 50 мм ниппель монтируется непосредственно в резиновую часть. В присосках с диаметром более 60 мм ниппель монтируется в крепёжную плиту, которая вулканизирована в резиновую часть. |
Применение:
- Захват плоских изделий с гладкой или немного неровной поверхностью, например, листы из различных материалов, штампованные профили, картонные коробки, пластиковые материалы, деревянные пластины и т. д.;
- Модель из силикона позволяет захватывать изделия, имеющие высокую температуру |
|
|
 |
Описание плоских присосок(круглых), серия VTCF |
Основные характеристики вакуумных присосок
|
|
|
|
Описание
|
жесткие износостойкие присоски, состоящие непосредственно из присоски и соединительного ниппеля
|
| Конструкция |
- ниппели и присоски предварительно не собираются
- присоски ø 3,5 - 50 мм соединяются непосредственно с ниппелем
- для ø 60 - 95 мм ниппель соединяется с металлической плитой вулканизированной в присоску
|
| Обслуживание |
возможна замена резиновой части
|
| Рабочая температура |
NBR версия: -30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно)
Силикон версия: -50°C ÷ +220°C (кратковременно <30 сек.); -30°C ÷ +180°C (продолжительно)
|
Технические характеристики вакуумных присосок
|
* Теоретическое значение силы отрыва в условиях вакуума -0,6 бар, при использовании объектов с сухой и гладкой рабочей поверхностью без учета коэффициента запаса.
| Мод. / диаметры |
Сила отрыва (Н)* |
Внутр. объем (см³) |
Мин. радиус заготовки (мм) |
Рекомендуемый диаметр трубки (мм) |
| VTCF-0035 |
0,42 |
0,002 |
2 |
2 |
| VTCF-0050 |
0,75 |
0,005 |
4 |
2 |
| VTCF-0080 |
2,3 |
0,03 |
5 |
2 |
| VTCF-0100 |
4 |
0,07 |
6 |
2 |
| VTCF-0150 |
9 |
0,4 |
9 |
4 |
| VTCF-0200 |
15,5 |
0,8 |
13 |
4 |
| VTCF-0250 |
26,5 |
1,3 |
18 |
4 |
| VTCF-0300 |
34 |
1,3 |
26 |
4 |
| VTCF-0350 |
44 |
2,7 |
31 |
4 |
| VTCF-0400 |
57,7 |
3,8 |
37 |
4 |
| VTCF-0500 |
91 |
7 |
41 |
4 |
| VTCF-0600 |
125 |
10 |
70 |
6 |
| VTCF-0800 |
260 |
25 |
100 |
6 |
| VTCF-0950 |
350 |
35 |
150 |
6 |
Кодировка промышленных присосок Camozzi
|
|
|
| VT |
СЕРИЯ:
VT = вакуумная присоска |
| C |
ФОРМА:
C = круглая |
| F |
ВЕРСИЯ:
F = плоская |
| - |
|
| 0035 |
ДИАМЕТРЫ:
0035 = 3,5 мм
0050 = 5,0 мм
0080 = 8,0 мм
0100 = 10,0 мм
0150 = 15,0 мм
0200 = 20,0 мм
0250 = 25,0 мм
0300 = 30,0 мм
0350 = 35,0 мм
0400 = 40,0 мм
0500 = 50,0 мм
0600 = 60,0 мм
0800 = 80,0 мм
0950 = 95,0 мм |
| N |
МАТЕРИАЛЫ:
N = NBR
S = силикон |
| - |
|
| M5 |
РАЗМЕР РЕЗЬБЫ:
M3 = M3
M5 = M5
1/8 = G1/8
1/4 = G1/4 |
| M |
ТИП РЕЗЬБЫ:
M = наружная
F = внутренняя |

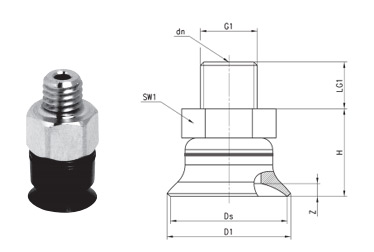

Модели присосок VTCF-0035 - ниппель с наружной резьбой
|
Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715
|
РАЗМЕРЫ
|
| Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
| VTCF-0035N-M3M |
3 ,9 |
1 |
3,5 |
M3M |
6 |
3 |
5 |
0 ,5 |
VTCF-0035N |
резина |
NPV-A-M3-M |
| VTCF-0035S-M3M |
3,9 |
1 |
3,5 |
M3M |
6 |
3 |
5 |
0,5 |
VTCF-0035S |
силикон |
NPV-A-M3-M |
Модели присосок VTCF-0050, VTCF-0080, VTCF-0100, VTCF-0150, VTCF-0200, VTCF-0250, VTCF-0300, VTCF-0350, VTCF-0400, VTCF-0500 - ниппель с наружной резьбой
|
Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715
|
РАЗМЕРЫ
|
| Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
| VTCF-0050N-M5M |
5,4 |
2 |
5 |
M5M |
11 ,5 |
4,5 |
8 |
0,9 |
VTCF-0050N |
резина |
NPV-B-M5-M |
| VTCF-0050S-M5M |
5,4 |
2 |
5 |
M5M |
11,5 |
4,5 |
8 |
0,9 |
VTCF-0050S |
силикон |
NPV-B-M5-M |
| VTCF-0080N-M5M |
8,5 |
2 |
8 |
M5M |
12 |
4,5 |
8 |
1,4 |
VTCF-0080N |
резина |
NPV-B-M5-M |
| VTCF-0080S-M5M |
8,5 |
2 |
8 |
M5M |
12 |
4,5 |
8 |
1,4 |
VTCF-0080S |
силикон |
NPV-B-M5-M |
| VTCF-0100N-M5M |
10,7 |
2 |
10 |
M5M |
12,5 |
4,5 |
8 |
1,3 |
VTCF-0100N |
резина |
NPV-B-M5-M |
| VTCF-0100S-M5M |
10,7 |
2 |
10 |
M5M |
12,5 |
4,5 |
8 |
1,3 |
VTCF-0100S |
силикон |
NPV-B-M5-M |
| VTCF-0150N-1/8M |
15,8 |
2,4 |
15 |
G1/8M |
13 |
8 |
14 |
1,9 |
VTCF-0150N |
резина |
NPV-G-1/8-M |
| VTCF-0150S-1/8M |
15,8 |
2,4 |
15 |
G1/8M |
13 |
8 |
14 |
1,9 |
VTCF-0150S |
силикон |
NPV-G-1/8-M |
| VTCF-0200N-1/8M |
21,2 |
2,4 |
20 |
G1/8M |
15 |
8 |
14 |
2,3 |
VTCF-0200N |
резина |
NPV-H-1/8-M |
| VTCF-0200S-1/8M |
21,2 |
2,4 |
20 |
G1/8M |
15 |
8 |
14 |
2,3 |
VTCF-0200S |
силикон |
NPV-H-1/8-M |
| VTCF-0250N-1/8M |
25,8 |
2,4 |
25 |
G1/8M |
19 |
8 |
14 |
3 |
VTCF-0250N |
резина |
NPV-L-1/8-M |
| VTCF-0250S-1/8M |
25,8 |
2,4 |
25 |
G1/8M |
19 |
8 |
14 |
3 |
VTCF-0250S |
силикон |
NPV-L-1/8-M |
| VTCF-0300N-1/8M |
29,6 |
2,4 |
28,5 |
G1/8M |
17 |
8 |
14 |
2 |
VTCF-0300N |
резина |
NPV-L-1/8-M |
| VTCF-0300S-1/8M |
29,6 |
2,4 |
28,5 |
G1/8M |
17 |
8 |
14 |
2 |
VTCF-0300S |
силикон |
NPV-L-1/8-M |
| VTCF-0350N-1/8M |
35,6 |
2,4 |
35 |
G1/8M |
19 |
8 |
14 |
3 |
VTCF-0350N |
резина |
NPV-L-1/8-M |
| VTCF-0350S-1/8M |
35,6 |
2,4 |
35 |
G1/8M |
19 |
8 |
14 |
3 |
VTCF-0350S |
силикон |
NPV-L-1/8-M |
| VTCF-0400N-1/8M |
41,6 |
2,4 |
40 |
G1/8M |
19 |
8 |
14 |
3,5 |
VTCF-0400N |
резина |
NPV-L-1/8-M |
| VTCF-0400S-1/8M |
41,6 |
2,4 |
40 |
G1/8M |
19 |
8 |
14 |
3,5 |
VTCF-0400S |
силикон |
NPV-L-1/8-M |
| VTCF-0500N-1/8M |
51,1 |
2,4 |
50 |
G1/8M |
20 |
8 |
14 |
4 |
VTCF-0500N |
резина |
NPV-M-1/8-M |
| VTCF-0500S-1/8M |
51,1 |
2,4 |
50 |
G1/8M |
20 |
8 |
14 |
4 |
VTCF-0500S |
силикон |
NPV-M-1/8-M |

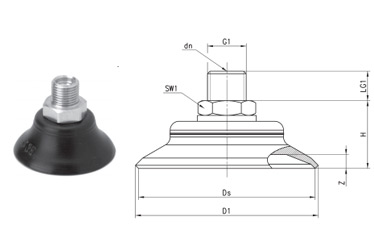

Модели присосок VTCF-0600, VTCF-0800, VTCF-0950 - ниппель с наружной резьбой
|
Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715
|
РАЗМЕРЫ
|
| Присоска в сборе с ниппелем |
D1 |
dn |
Ds |
G1 |
H |
LG1 |
SW1 |
Z |
Присоска |
Ниппель |
| VTCF-0600N-1/4M |
62,1 |
5,5 |
60 |
G1/4M |
23 |
10 |
17 |
5 |
VTCF-0600N |
резина |
NPV-N-1/4-M |
| VTCF-0600S-1/4M |
62,1 |
5,5 |
60 |
G1/4M |
23 |
10 |
17 |
5 |
VTCF-0600S |
силикон |
NPV-N-1/4-M |
| VTCF-0800N-1/4M |
82,8 |
5,5 |
80 |
G1/4M |
25 |
10 |
17 |
6 |
VTCF-0800N |
резина |
NPV-N-1/4-M |
| VTCF-0800S-1/4M |
82,8 |
5,5 |
80 |
G1/4M |
25 |
10 |
17 |
6 |
VTCF-0800S |
силикон |
NPV-N-1/4-M |
| VTCF-0950N-1/4M |
97,8 |
5,5 |
95 |
G1/4M |
25,5 |
10 |
17 |
6 |
VTCF-0950N |
резина |
NPV-N-1/4-M |
| VTCF-0950S-1/4M |
97,8 |
5,5 |
95 |
G1/4M |
25,5 |
10 |
17 |
6 |
VTCF-0950S |
силикон |
NPV-N-1/4-M |
|
