Коллекторы, Серия MD
Увеличить

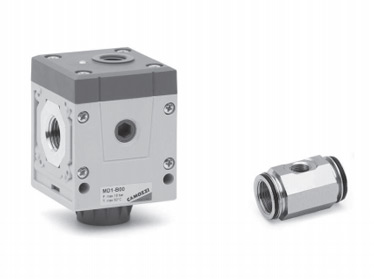

Коллекторы, Серия MD



Коллекторы
Серия MD

Сменные картриджи для внешнего присоединения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
Отдельный блок или промежуточный модульный картридж

Коллекторы, Серия MD

Посмотреть стоимость
и наличие
коллекторов, серия MD



Просмотреть цены на коллекторы, серия MD





- Компактный дизайн

- Свободная ориентация

Клапаны




Коллектор позволяет получить дополнительный выход сжатого воздуха в середине блока подготовки воздуха. Данную функцию обеспечивает и промежуточный картридж, но он имеет только два дополнительных выхода. Отдельный коллекторный блок может быть также встроен между двумя модулями или же может стоять в конце. Тогда он будет иметь 1 вход и 5 выходов.



Общие характеристики коллекторов, серия MD





Конструкция

компактная, модульная
Материалы

см. таблицу материалов
Присоединение - коллектор

сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
Присоединение - соединительный картридж 3/8

Количество выходов - коллектор

4x 1/8
Количество выходов - соединительный картридж

2x 1/8
Крепление

в линию, на стене (используя кронштейн)

Рабочая температура

-5°C ÷ 50°C

Рабочее давление

0 ÷ 16 бар

Номинальный расход при Р = 6 бар
с ΔР = 1 бар

MD1-B00-1/8 = 1300 Нл/мин
MD1-B00-1/4 = 2300 Нл/мин
MD1-B00-3/8 = 3400 Нл/мин
Рабочая среда

сжатый воздух

Кодировка для заказа:



MD

1

-

B

00

-

 1/8



MD

 Серия
1 Размер
1 = 42 мм
B Коллектор
00 Исполнение
 00 = стандарт

1/8

 Коллектор
1 = без присоединения
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10 = под трубопровод Ø10
* ПРИМЕЧАНИЕ: если входной и выходной порты отличаются, необходимо указывать оба значения.
Пример: MD1-B00-1/8-1/4



Коллектор Серия MD - материалы



Коллектор Серия MD - материалы



Деталь Материалы
1 = Корпус Полиамид
2 = Крышка Полиамид
3 = Заглушка Полиамид
4 = Шар Нержавеющая сталь
Уплотнения NBR

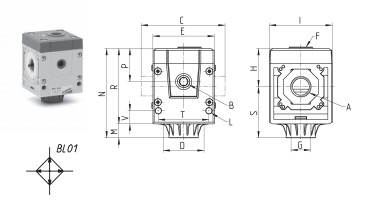

Коллектор Серия MD - размеры



Коллектор Серия MD - размеры



Модель A B C D E F G H I L M N O P R S T V Вес (кг)
MD1-B00 - G1/8 42 28.5 42 G1/8 G1/8 26.2 43 Ø4 9.5 61.2 2.5 22.7 51.7 35.1 34.6 9 0.2
MD1-B00-1/8 G1/8 G1/8 42 28.5 42 G1/8 G1/8 26.2 43 Ø4 9.5 61.2 2.5 22.7 51.7 35.1 34.6 9 0.2
MD1-B00-1/4 G1/4 G1/8 42 28.5 42 G1/8 G1/8 26.2 43 Ø4 9.5 61.2 2.5 22.7 51.7 35.1 34.6 9 0.2
MD1-B00-3/8 G3/8 G1/8 42 28.5 42 G1/8 G1/8 26.2 43 Ø4 9.5 61.2 2.5 22.7 51.7 35.1 34.6 9 0.2
MD1-B00-6 Ø6 G1/8 47 28.5 42 G1/8 G1/8 26.2 43 Ø4 9.5 61.2 2.5 22.7 51.7 35.1 34.6 9 0.2
MD1-B00-8 Ø8 G1/8 62 28.5 42 G1/8 G1/8 26.2 43 Ø4 9.5 61.2 2.5 22.7 51.7 35.1 34.6 9 0.2
MD1-B00-10 Ø10 G1/8 67 28.5 42 G1/8 G1/8 26.2 43 Ø4 9.5 61.2 2.5 22.7 51.7 35.1 34.6 9 0.2

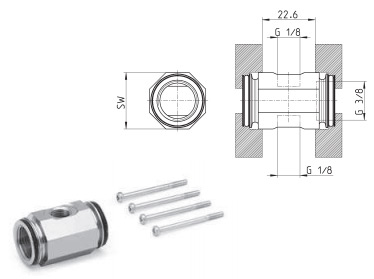

Промежуточный соединительный картридж с дополнительными отверстиями Мод. MD1-B


В комплекте:
1x промежуточный соединительный картридж
4x специальные оцинкованные винты Ø4,5 TC/RC

Промежуточный соединительный картридж с дополнительными отверстиями Мод. MD1-B



Модель
MD1-B

Доступен

Обычно отгружается в течение:
