Фильтры-регуляторы
Серия MD
|
|
Сменные картриджи для внешнего присоединения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
Модульная сборка, стакан из технополимера и с байонетным типом крепления.
|
|
|
|
- Качество воздуха по стандарту
ISO 8573-1:2010 [7:8:4] 25 мкм
ISO 8573-1:2010 [6:8:4] 5 мкм
- Минимальное падение давления
- Ручка с фиксацией
- Система защиты (4 паза для замков)
- Стакан с системой защиты позволяет снизить риски аварий
|
Фильтр-регулятор содержит и фильтр, и регулятор давления серии MD. Уменьшенный размер и вес также делают их пригодными для применения в мобильных устройствах. Обратный клапан позволяет быстро сбросить избыток давления. Разные типы пружин позволяют получить более точную регулировку давления в зависимости от выбранного диапазона регулирования.
Благодаря принципиально новому решению, мы имеем возможность устанавливать сменные картриджи для внешнего подвода и отвода воздуха, как резьбовые, так и с интегрированным цанговым зажимом. На лицевой и задней части фильтра находятся два дополнительных отверстия выхода сжатого воздуха с расходными характеристиками, аналогичными стандартному выходу.
Общие характеристики фильтров-регуляторов, серия MD
|
|
|
|
Конструкция
|
компактная, модульная, с фильтрующим элементом из полимера высокой плотности (HDPE)
|
| Материалы |
см. таблицу материалов
|
| Присоединение |
сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
|
| Объем конденсата |
24 см3
|
|
Ориентация
|
в линию
|
| Крепление |
в магистрали, на стене (используя кронштейн), панельный монтаж
|
| Рабочая температура |
-5°C ÷ 50°C при 16 бар (при отрицательных температурах использовать осушенный воздух)
|
| Фильтрующий элемент |
25 мкм (стандарт)
5 мкм
|
| Слив конденсата |
ручной / полуавтоматический (стандарт); по перепаду давления, защитное исполнение;
без механизма сброса, присоединение G1/8
|
|
Качество воздуха по стандарту ISO 8573-1:2010
|
ISO 8573-1:2010 [7:8:4] - 25 мкм;
ISO 8573-1:2010 [6:8:4] - 5 мкм. Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [7:8:4].
|
| Рабочее давление |
0,3 ÷ 16 бар
|
|
Номинальный расход
|
см. график расхода
|
|
MD
|
Серия |
| 1 |
Размер
1 = 42 мм |
|
FR
|
Фильтр-регулятор |
| 0 |
Фильтрующий элемент и тип конструкции
0 = 25 мкм, со сбросом давления (стандарт)
1 = 5 мкм, со сбросом давления
2 = 25 мкм, без сброса давления (только полуавтоматический)
3 = 5 мкм, без сброса давления (только полуавтоматический)
4 = 25 мкм, со сбросом давления, с обратным клапаном
5 = 5 мкм, со сбросом давления, с обратным клапаном
6 = 25 мкм, без сброса давления, с обратным клапаном (только полуавтоматический)
7 = 5 мкм, без сброса давления, с обратным клапаном (только полуавтоматический)
|
| 0 |
Слив конденсата
0 = ручной / полуавтоматический (стандарт)
5 = автоматический сброс, защитное исполнение
8 = присоединение G1/8
|
| 0 |
Рабочее давление (1 бар = 14,5 psi)
0 = 0,5 ÷ 10 бар
2 = 0 ÷ 2 бар
4 = 0 ÷ 4 бар
7 = 0.5 ÷ 7 бар
|
| 0 |
Наличие манометра
0 = без манометра (с резьбовым отверстием 1/8) |
| 1/8 |
Присоединение (вход-выход)*
= без присоединения
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10 = под трубопровод Ø10
* ПРИМЕЧАНИЕ: если входной и выходной порты отличаются, необходимо указывать оба значения.
Пример: MD1-FR0000-1/8-1/4
|
Фильтр-регулятор Серия MD - материалы
|
| Деталь |
Материалы |
| 1 = Корпус |
Полиамид |
| 2 = Стакан |
Поликарбонат |
| 3 = Плунжер |
Латунь |
| 4 = Направляющая втулка |
Полиацеталь |
| 5 = Фильтрующий элемент |
Полиэтилен |
| 6 = Дефлектор |
Полиацеталь |
| 7 = Регулирующая ручка |
Полиамид |
| 8 = Регулировочная пружина |
Оцинкованная сталь |
| 9 = Мембрана |
NBR |
| 10 = Пружина |
Нержавеющая сталь |
| Уплотнения |
NBR |
|
 |
Присоединение 1/8
Pr = Давление на выходе
Q = Расход
Pa = Давление на входе |
Присоединение 1/4
Pr = Давление на выходе
Q = Расход
Pa = Давление на входе |
|
|
Присоединение 3/8
Pr = Давление на выходе
Q = Расход
Pa = Давление на входе |
|
|
FR01 = фильтр-регулятор со сбросом давления, с ручным сбросом конденсата
FR02 = фильтр-регулятор со сбросом давления, без механизма сброса конденсата
FR11 = фильтр-регулятор без сброса давления, с ручным сбросом конденсата
FR13 = фильтр-регулятор без сброса давления, обратный клапан, с ручным сбросом конденсата
FR15 = фильтр-регулятор без сброса давления, обратный клапан, без механизма сброса конденсата
FR17 = фильтр-регулятор без сброса давления, без механизма сброса конденсата
|
FR18 = фильтр-регулятор со сбросом давления, с автоматическим сбросом конденсата FR23 = фильтр-регулятор без сброса давления, с автоматическим сбросом конденсата
FR24 = фильтр-регулятор со сбросом давления, обратный клапан, с ручным сбросом конденсата
FR25 = фильтр-регулятор со сбросом давления, обратный клапан, без механизма сброса конденсата
FR26 = фильтр-регулятор со сбросом давления, обратный клапан, с автоматическим сбросом конденсата
FR27 = фильтр-регулятор без сброса давления, обратный клапан, с автоматическим сбросом конденсата |

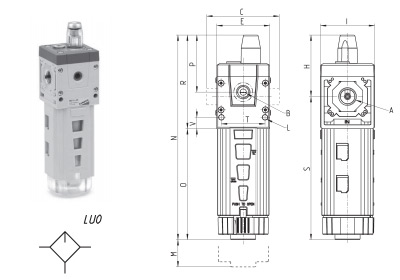

Фильтр-регулятор, Серия MD - размеры
|
| Модель |
A |
B |
C |
E |
H |
I |
L |
M |
N |
O |
P |
R |
S |
T |
V |
Вес (кг) |
| MD1-L00 |
- |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-1/8 |
G1/8 |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-1/4 |
G1/4 |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-3/8 |
G3/8 |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-6 |
Ø6 |
G1/8 |
47 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-8 |
Ø8 |
G1/8 |
62 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-10 |
Ø10 |
G1/8 |
67 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
|
