Маслораспылители
Серия MD
|
|
Сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм).
Модульная сборка, стакан из технополимера и с байонетным типом крепления.
|
|
|
|
- Регулировочный винт;
- Возможность заполнения маслом стакана даже под давлением;
- Высокая расходная характеристика;
- Прозрачный стакан позволяет наблюдать за уровнем масла;
- Стакан с системой защиты позволяет снизить риски аварий;
- Дополнительный выход сжатого воздуха с расходными характеристиками, аналогичными стандартному выходу.
|
Маслораспылитель позволяет внести в систему сжатого воздуха пары масла, которые могут быть необходимы для работы различных компонентов системы.
При помощи регулировочного винта настраивается количество подаваемого масла в систему.
Общие характеристики маслорегуляторов серии MD
|
|
|
|
Конструкция
|
компактная, модульная
|
| Материалы |
см. таблицу материалов
|
| Присоединение |
сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
|
| Объем масла |
40 см3
|
|
Заполнение маслом
|
во время работы
|
| Крепление |
в вертикальном положении с помощью сквозных отверстий в корпусе
|
| Рабочая температура |
-5°C ÷ 50°C при 16 бар
|
| Масло для распыления |
ISO VG32 (для уточнения марок масла свяжитесь с нашими инженерами)
|
| Рабочее давление |
0 ÷ 16 бар
|
|
Мин. потребление воздуха при 1 бар
|
15 Нл/мин
|
| Мин. потребление воздуха при 6 бар |
25 Нл/мин
|
|
Номинальный расход
|
см. диаграммы
|
| Качество воздуха по стандарту ISO 8573-1:2010 |
требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
|
|
MD
|
Серия |
| 1 |
Размер
1 = 42 мм |
|
L
|
Маслораспылитель |
| 00 |
Конструкция
00 = с возможностью заполнения под давлением
10 = без возможности заполнения под давлением
|
| 1/8 |
Присоединение (вход-выход)*
= без присоединения
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10 = под трубопровод Ø10
* ПРИМЕЧАНИЕ: если входной и выходной порты отличаются, необходимо указывать оба значения.
Пример: MD1-L00-1/8-1/4
|
Маслораспылители Серия MD - материалы
|
| Деталь |
Материалы |
| 1 = Корпус |
Полиамид |
| 2 = Стакан |
Поликарбонат |
| 3 = Крышка |
Полиамид |
| 4 = Мембрана |
NBR |
| 5 = Визуальный индикатор |
Поликарбонат |
| Уплотнения |
NBR |
|
 |

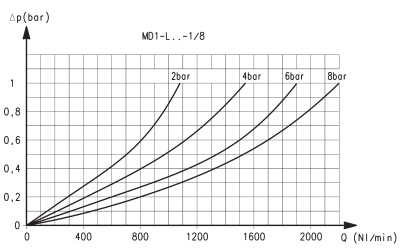

Присоединение 1/8
ΔP = Падение давления
Q = Расход |

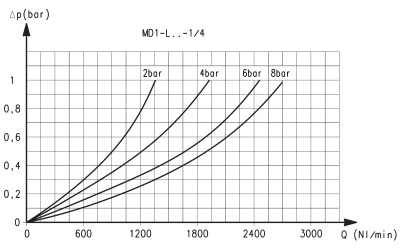

Присоединение 1/4
ΔP = Падение давления
Q = Расход |
|
|

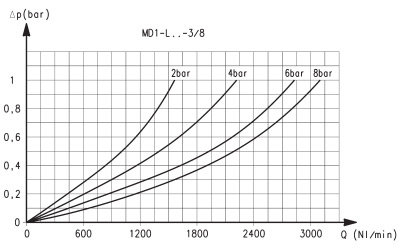

Присоединение 3/8
ΔP = Падение давления
Q = Расход |
|
Маслораспылители Серия MD - размеры
|
| Модель |
A |
B |
C |
E |
H |
I |
L |
M |
N |
P |
R |
S |
T |
V |
Вес (кг) |
| MD1-L00 |
- |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-1/8 |
G1/8 |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-1/4 |
G1/4 |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-3/8 |
G3/8 |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-6 |
Ø6
|
G1/8 |
47 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-8 |
Ø8
|
G1/8 |
62 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-L00-10 |
Ø10
|
G1/8 |
67 |
42 |
48,7 |
43 |
Ø4 |
75 |
162,2 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
|
