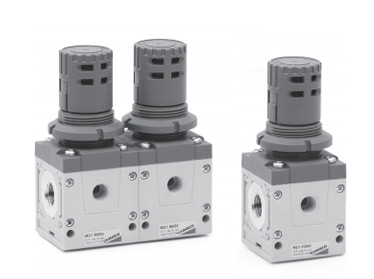

Регуляторы давления
Серия MD
|
|
Сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм).
Исполнения: индивидуальное, групповое
|
|
|
|
- Минимальное падение давления при увеличении потребляемого расхода;
- Ручка с фиксацией;
- Система защиты (пазы для четырех замков;)
- Со сбросом или без сброса избыточного давления;
- Групповой монтаж;
- Доступно исполнение с обратным клапаном.
|
Благодаря универсальности присоединения мы можем ориентировать ручку регулятора в различных направлениях: вверх, вниз, в сторону. При фиксации ручки регулятора есть возможность установить замок. Обратный клапан позволяет быстро сбросить избыток давления. Разные типы пружин позволяют производить более точную регулировку давления в зависимости от выбранного диапазона регулирования.
Серия МD позволяет реализовать множество решений для различных отраслей и гарантирует сокращение времени монтажа, экономию пространства и стоимости. Благодаря принципиально новому решению, мы имеем возможность устанавливать сменные картриджи для внешнего подвода и отвода воздуха, как резьбовые, так и с интегрированным цанговым зажимом. На лицевой и задней части регулятора давления находятся два дополнительных отверстия выхода сжатого воздуха с расходными характеристиками, аналогичными стандартному выходу.
Общие характеристики регуляторов давления серии MD
|
|
|
|
Конструкция
|
одиночный регулятор, коллекторная сборка
|
| Материалы |
см. таблицу материалов
|
| Присоединение |
сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
|
| Ориентация |
в линию
|
|
Крепление
|
в магистрали, на стене (используя кронштейн), панельный монтаж
|
| Рабочая температура |
-5°C ÷ 50°C при 16 бар
|
| Давление на входе |
0 ÷ 16 бар
|
| Давление на выходе |
0 ÷ 2 бар; 0 ÷ 4 бар
0.5 ÷ 7 бар; 0.5 ÷ 10 бар
|
| Сброс избыточного давления |
со сбросом давления через порт питания (стандарт) без сброса
|
|
Номинальный расход
|
см. график
|
Качество воздуха
по стандарту ISO 8573-1:2010 |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
|
|
MD
|
Серия |
| 1 |
Размер
1 = сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм) |
|
R
|
Тип регулятора
R = регулятор давления
M = регулятор батарейной сборки |
| T |
Рабочее давление
0 = 0,5 ÷ 10 бар
2 = 0 ÷ 2 бар
4 = 0 ÷ 4 бар
7 = 0.5 ÷ 7 бар
T = калиброванная версия*
B = заблокированная версия*
* ПРИМЕЧАНИЕ:
Калиброванная версия:
В этом регуляторе ограничивается верхний предел регулирования до требуемого значения.
Заблокированная версия:
В этом регуляторе преднастраивается и фиксируется требуемое давление на выходе.
Требуемые значения должны быть предоставлены клиентом (актуально для заказа большой серии изделий).
|
| 0 |
Конструкция
0 = со сбросом давления
1 = без сброса давления
2 = со сбросом давления и обратным клапаном
3 = без сброса давления, но с обратным клапаном
|
| 0 |
Наличие манометра
0 = без манометра (с резьбовыми отверстиями для манометра G1/8)
|
| 1/4 |
Присоединение (Вход-Выход)**
= без присоединения
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10 = под трубопровод Ø10
** ПРИМЕЧАНИЕ: если входной и выходной порты отличаются, необходимо указывать оба значения.
Пример: MD1-R000-1/8-1/4
|
Регуляторы давления Серия MD - материалы
|
R = регулятор давления
M = регулятор давления батарейной сборки
| Деталь |
Материалы |
| 1 = Корпус |
Полиамид |
| 2 = Крышка регулятора |
Полиамид |
| 3 = Плунжер |
Латунь |
| 4 = Регулирующая ручка |
Полиамид |
| 5 = Верхняя пружина |
Оцинкованная сталь |
| 6 = Мембрана |
NBR |
| 7 = Нижняя пружина |
Нержавеющая сталь |
| Уплотнения |
NBR |

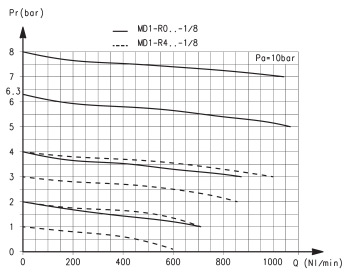

MD1 Расходные характеристики - присоединение 1/8
|
|
 |
Pa = Давление на входе
Pr = Давление на выходе
Q = Расход |
Pa = Давление на входе
Pr = Давление на выходе
Q = Расход |

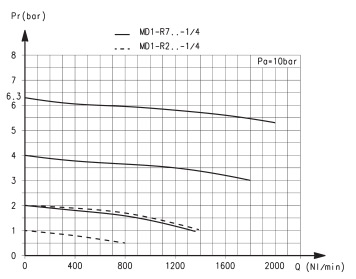

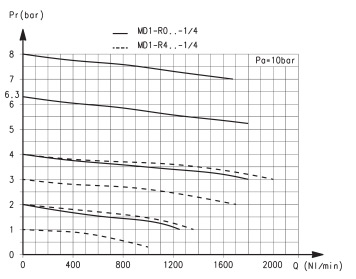

MD1 Расходные характеристики - присоединение 1/4
|
|
 |
Pa = Давление на входе
Pr = Давление на выходе
Q = Расход |
Pa = Давление на входе
Pr = Давление на выходе
Q = Расход |

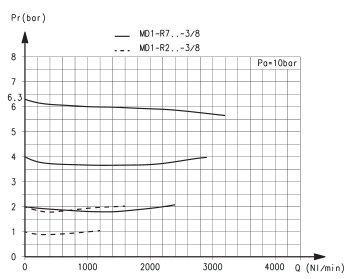

MD1 Расходные характеристики - присоединение 3/8
|
|
 |
Pa = Давление на входе
Pr = Давление на выходе
Q = Расход |
Pa = Давление на входе
Pr = Давление на выходе
Q = Расход |
Регуляторы давления Серия MD - размеры
|
PR03 = Регулятор со сбросом давления, с обратным клапаном
PR04 = Регулятор без сброса давления, с обратным клапаном
| Модель |
A |
B |
C |
E |
F |
H |
I |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
V |
W |
Z |
Вес (кг) |
| MD1-R0001 |
- |
G1/8 |
42 |
42 |
M28X1,5 |
26,2 |
43 |
Ø4 |
16 |
102 |
22,7 |
4 |
53,2 |
27 |
34,6 |
0 ÷ 11 |
9 |
48,8 |
Ø3.2 |
0,2 |
| MD1-R000-1/8 |
G1/8 |
G1/8 |
42 |
42 |
M28X1,5 |
26,2 |
43 |
Ø4 |
16 |
102 |
22,7 |
4 |
53,2 |
27 |
34,6 |
0 ÷ 11 |
9 |
48,8 |
Ø3.2 |
0,2 |
| MD1-R000-1/4 |
G1/4 |
G1/8 |
42 |
42 |
M28X1,5 |
26,2 |
43 |
Ø4 |
16 |
102 |
22,7 |
4 |
53,2 |
27 |
34,6 |
0 ÷ 11 |
9 |
48,8 |
Ø3.2 |
0,2 |
| MD1-R000-3/8 |
G3/8 |
G1/8 |
42 |
42 |
M28X1,5 |
26,2 |
43 |
Ø4 |
16 |
102 |
22,7 |
4 |
53,2 |
27 |
34,6 |
0 ÷ 11 |
9 |
48,8 |
Ø3.2 |
0,2 |
| MD1-R000-6 |
Ø6
|
G1/8 |
47 |
42 |
M28X1,5 |
26,2 |
43 |
Ø4 |
16 |
102 |
22,7 |
4 |
53,2 |
27 |
34,6 |
0 ÷ 11 |
9 |
48,8 |
Ø3.2 |
0,2 |
| MD1-R000-8 |
Ø8
|
G1/8 |
62 |
42 |
M28X1,5 |
26,2 |
43 |
Ø4 |
16 |
102 |
22,7 |
4 |
53,2 |
27 |
34,6 |
0 ÷ 11 |
9 |
48,8 |
Ø3.2 |
0,2 |
| MD1-R000-10 |
Ø10
|
G1/8 |
67 |
42 |
M28X1,5 |
26,2 |
43 |
Ø4 |
16 |
102 |
22,7 |
4 |
53,2 |
27 |
34,6 |
0 ÷ 11 |
9 |
48,8 |
Ø3.2 |
0,2 |

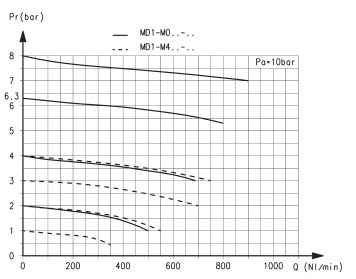

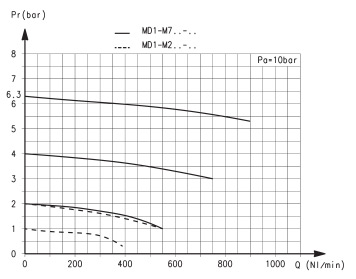

MD1 Расходные характеристики
|
|
 |
Pa = Давление на входе
Pr = Давление на выходе
Q = Расход |
Pa = Давление на входе
Pr = Давление на выходе
Q = Расход |
Регуляторы давления Серия MD - размеры
|
Регуляторы давления группового монтажа позволяют получить несколько значений выходного давления и при этом имеют общее питание. Выходы на регуляторе расположены на лицевой и задней поверхности корпуса.
Количество регуляторов в группе не лимитировано.
| Модель |
A |
B |
C |
D |
E |
F |
H |
I |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
V |
W |
Z |
Вес (кг) |
| MD1-M000 |
- |
G1/8 |
42 |
Ø28 |
42 |
M28X1,5 |
26,2 |
43 |
Ø4 |
16 |
102 |
22,7 |
4 |
53,2 |
27 |
34,6 |
0 ÷ 11 |
10,5 |
48,8 |
Ø3.2 |
0,2 |
|
