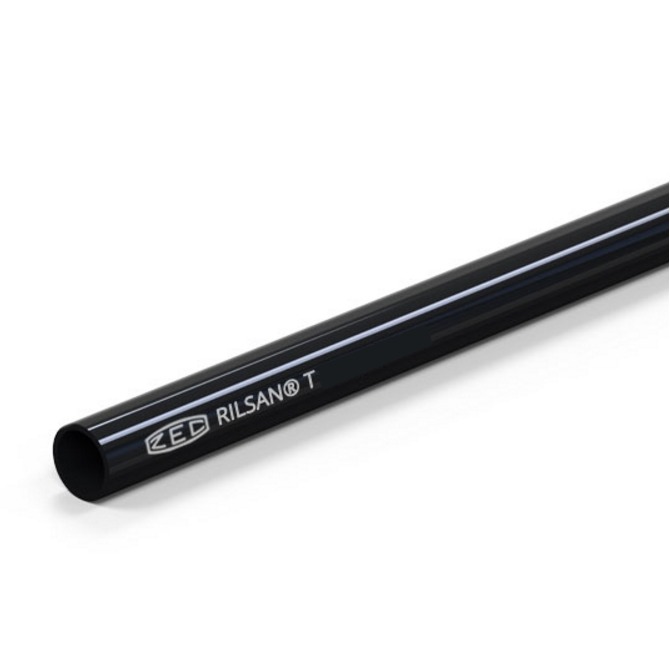

Дюймовая трубка высокого давления. Серия TSR
|
|
Размерность: 1/4", 3/8", 1/2"
Рабочее давление: до 87 бар
|
|
|
- Широкий температурный диапазон
- Высокое рабочее давление
- Три типоразмера
- Черный цвет
|
|
Полиамидная трубка используется для передачи сред стандартного и повышенного давления. Полиамид химического происхождения, обладает высокими показателями гибкости, устойчивостью к низким температурам и к попаданию прямых солнечных лучей. Полиамидная дюймовая труба обладает высокой температурной стабильностью и широко используется в пневматических системах, применяется на красках, дизельном и бензиновом топливе, различных газах, гидравлическом масле, воде и водяных смесях.
|
|
Общие характеристики полиамидной трубки серии TRN:
|
|
Материал
|
полиамид
|
| Рабочая температура |
-40°C - +80°C
|
| Цвета трубки |
N = черная
|
| Рабочее давление |
до 87 бар
|
|
Доступные размеры
|
пластиковая трубка 1/4" - наружный диаметр 6,35мм./ внутренний диаметр 3,2 мм.
пластиковая трубка 3/8" - наружный диаметр 9,53мм./ внутренний диаметр 5 мм.
пластиковая трубка 1/2" - наружный диаметр 12,7мм./ внутренний диаметр 7 мм.
|
|
|
|
Кодировки для заказа дюймовой полиамидной трубы серии TSR
|
|
9,53
|
Наружный диаметр дюймовой трубки:
1/4" - наружный диаметр 6,35мм.
3/8" - наружный диаметр 9,53мм.
1/2" - наружный диаметр 12,7мм. |
| / |
/
|
| 5 |
Внутренний диаметр дюймовой трубки:
1/4" - внутренний диаметр 3,2мм.
3/8" - внутренний диаметр 5мм.
1/2" - внутренний диаметр 7мм.
|
Характеристики полиамидной трубки серии TSR:
|
| Модель |
Размер в дюймах |
Диаметры (внутр./наруж.), мм |
Рабочее давление, бар |
| TRSR 6,35/3,2 |
1/4" |
6,35/3,2 |
87 |
| TSR 9,53/5 |
3/8" |
9,53/5 |
87 |
| TSR 12,7/7 |
1/2" |
12,7/7 |
87 |
Коэффициент зависимости давления от температуры дюймовой трубки:
|
| 0°C |
+23°C |
+30°C |
+40°C |
+50°C |
+60°C |
+70°C |
+80°C |
| 1,4 |
1 |
0,84 |
0,70 |
0,60 |
0,52 |
0,47 |
0,42 |
|
