Принадлежности для Серии MX3Модульная сборка Серия MX3

Модульная сборка, Серия MX2
Увеличить

Модульная сборка, Серия MX2



Модульная сборка
Серия MX

Присоединение MX2: G3/8, G1/2, G3/4
Быстрая сборка с помощью скоб

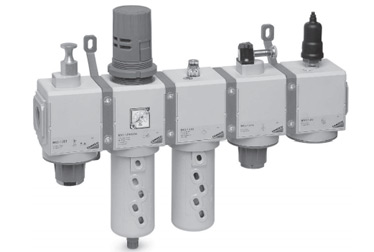

Модульные блоки подготовки воздуха, Серия MX

Посмотреть стоимость
и наличие
модульных блоков подготовки воздуха, серия MX



Просмотреть цены на модульные блоки подготовки воздуха, серия MX





- Компактный дизайн

- Оптимизированные размеры

- Высокая надежность

- Легкое и быстрое обслуживание

- Малый вес



Устройства подготовки воздуха новой Серии MX можно быстро собрать в блоки используя скобы, создавая неограниченное количество сборок. Также для заказа доступны стандартные сборки блоков подготовки воздуха Серии МХ под одной кодировкой.

Использование трех различных типов принадлежностей (фланцы, скобы и кронштейны для настенного монтажа), позволяет осуществлять легкую сборку группы и техническое обслуживание отдельных компонентов без разборки всей группы.



Общие характеристики коллекторов, серия MX





Конструкция

компактная, модульная
Материалы

см. таблицу материалов
Присоединение

MX2: G3/8, G1/2, G3/4

Крепление в магистрали
настенный монтаж
панельный монтаж

Рабочая температура

-5°C ÷ 50°C при 16 бар (при отрицательных температурах использовать осушенный воздух)
-5°C ÷ 60°C при 10 бар (при отрицательных температурах использовать осушенный воздух)

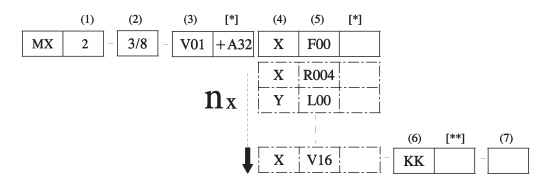

Конфигурация группового монтажа серии MX:

Для составления группового монтажа серии MX необходимо использовать приведенный ниже рисунок и конфигуратор
Конфигурация группы:
MX2-3/8-V01+A32XF00XR004YL00XV16-KK

Конфигурация группового монтажа серии MX
Конфигурация группового монтажа серии MX


Настенный монтаж – размеры и схема позиционирования


Комплект скоб размер 2 и 3
 Обозначения в СХЕМЕ ПОЗИЦИОНИРОВАНИЯ:
1 = монтажная скоба или кронштейн
2 = модуль / фланец

* СХЕМА ПОЗИЦИОНИРОВАНИЯ
соответствующая рисункам «Y» и «Z».

«Y» = со скобами и кронштейнами для настенного монтажа (MX...-Y)
«Z» = со скобами и монтажными скобами (MX...-Z)
G = точки фиксации


Комплект скоб размер 2 и 3

Модель A B C D F1 F2 L M
MX2-X 210 140 68,5 134,5 70 37 - -
MX2-Z 210 140 23 - 37,5 37 13,5 M5


Кодировка для заказа:



MX

2

-

3/8

-

0...1



MX

 Серия
2 Размер:
2 = G3/8, G1/2, G3/4

-
3/8

Присоединение:
3/8 = G3/8
1/2 = G1/2
3/4 = G3/4
1 = G1
-


0...1

Структура группы:
000001 = F10 + R004 + L00
000002 = FR1004 + L00
000003 = V01 + FR1004 + L00
000004 = V01 + FR1004
000005 = FR1004 + V16 + AV
000006 = FR1004 + L00 + V16 + AV
000007 = V01 + FR1004 + V16 + AV
000008 = V01 + FR1004 + L00 + V16 + AV + реле давления Н.О.
000009 = V01 + FR1004 + L00 + V16 + AV + реле давления Н.З.
000010 = V01 + FR1004 + V16 + AV + реле давления Н.О.
000011 = V01 + FR1004 + V16 + AV + реле давления Н.З.
000012 = F13 + FC03




Структура сборочной группы 000001

Габаритные размеры регулятора давления серии MX Компоненты:
Фильтр
Регулятор
Маслораспылитель



Модель A B С D F1 F2
MX2-3/8-000001 G3/8 289 74,5 210 70 104,5
MX2-1/2-000001 G1/2 289 74,5 210 70 104,5
MX2-3/4-000001 G3/4 289 74,5 210 70 104,5

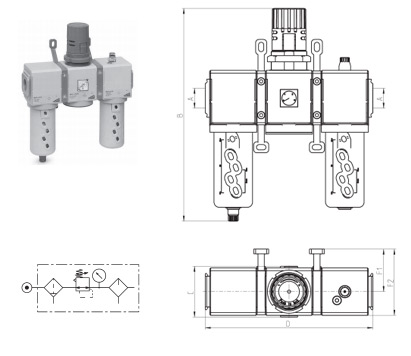

Структура сборочной группы 000002

Габаритные размеры регулятора давления серии MX Компоненты:
Фильтр-регулятор
Маслораспылитель



Модель A B С D F1 F2
MX2-1/2-000002 G3/8 289 74,5 140 70 104,5
MX2-3/8-000002 G1/2 289 74,5 140 70 104,5
MX2-3/4-000002 G3/4 289 74,5 140 70 104,5

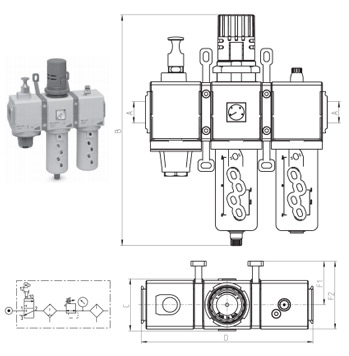

Структура сборочной группы 000003

Габаритные размеры регулятора давления серии MX Компоненты:
Ручной клапан безопасности
Фильтр-регулятор
Маслораспылитель



Модель A B С D F1 F2
MX2-3/8-000003 G3/8 289 74,5 210 70 104,5
MX2-1/2-000003 G1/2 289 74,5 210 70 104,5
MX2-3/4-000003 G3/4 289 74,5 210 70 104,5

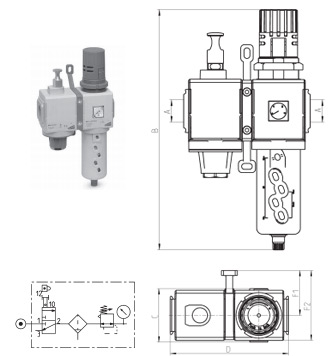

Структура сборочной группы 000004

Габаритные размеры регулятора давления серии MX Компоненты:
Ручной клапан безопасности
Фильтр-регулятор



Модель A B С D F1 F2
MX2-3/8-000004 G3/8 289 74,5 140 70 104,5
MX2-1/2-000004 G1/2 289 74,5 140 70 104,5
MX2-3/4-000004 G3/4 289 74,5 140 70 104,5

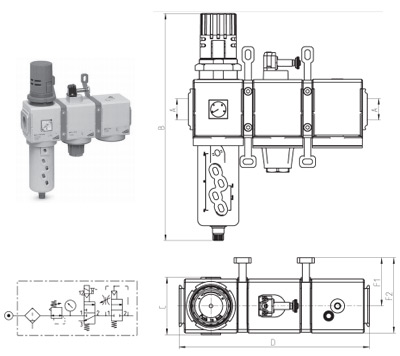

Структура сборочной группы 000005

Габаритные размеры регулятора давления серии MX Компоненты:
Фильтр-регулятор
Клапан безопасности
Клапан “мягкого” пуска



Модель A B С D F1 F2
MX2-3/8-000005 G3/8 289 74,5 210 70 104,5
MX2-1/2-000005 G1/2 289 74,5 210 70 104,5
MX2-3/4-000005 G3/4 289 74,5 210 70 104,5



Структура сборочной группы 000006

Габаритные размеры регулятора давления серии MX Компоненты:
Фильтр-регулятор
Маслораспылитель
Клапан “мягкого” пуска



Модель A B С D F1 F2
MX2-3/8-000006 G3/8 289 74,5 280 70 104,5
MX2-1/2-000006 G1/2 289 74,5 280 70 104,5
MX2-3/4-000006 G3/4 289 74,5 280 70 104,5

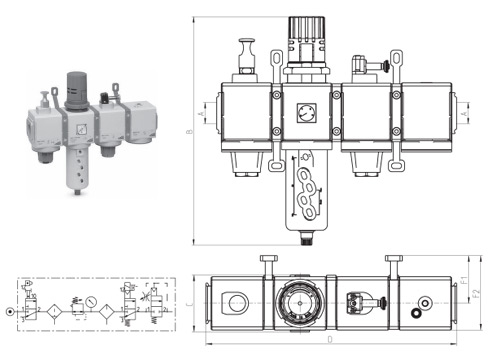

Структура сборочной группы 000007

Габаритные размеры регулятора давления серии MX Компоненты:
Ручной клапан безопасности
Фильтр-регулятор
Клапан безопасности
Клапан “мягкого” пуска



Модель A B С D F1 F2
MX2-3/8-000007 G3/8 289 74,5 280 70 104,5
MX2-1/2-000007 G1/2 289 74,5 280 70 104,5
MX2-3/4-000007 G3/4 289 74,5 280 70 104,5



Структура сборочной группы 000008

Габаритные размеры регулятора давления серии MX Компоненты:
Ручной клапан безопасности
Фильтр-регулятор
Маслораспылитель
Клапан безопасности
Клапан “мягкого” пуска + реле давления (Н.О.)



Модель A B С D F1 F2
MX2-3/8-000008 G3/8 289 74,5 350 70 104,5
MX2-1/2-000008 G1/2 289 74,5 350 70 104,5
MX2-3/4-000008 G3/4 289 74,5 350 70 104,5





Структура сборочной группы 000009

Габаритные размеры регулятора давления серии MX Компоненты:
Ручной клапан безопасности
Фильтр-регулятор
Маслораспылитель
Клапан безопасности
Клапан “мягкого” пуска + реле давления (Н.З.)



Модель A B С D F1 F2
MX2-3/8-000009 G3/8 289 74,5 350 70 104,5
MX2-1/2-000009 G1/2 289 74,5 350 70 104,5
MX2-3/4-000009 G3/4 289 74,5 350 70 104,5





Структура сборочной группы 000010

Габаритные размеры регулятора давления серии MX Компоненты:
Ручной клапан безопасности
Фильтр-регулятор
Маслораспылитель
Клапан безопасности
Клапан “мягкого” пуска + реле давления (Н.О.)



Модель A B С D F1 F2
MX2-3/8-000010 G3/8 289 74,5 280 70 104,5
MX2-1/2-000010 G1/2 289 74,5 280 70 104,5
MX2-3/4-000010 G3/4 289 74,5 280 70 104,5



Структура сборочной группы 000011

Габаритные размеры регулятора давления серии MX Компоненты:
Ручной клапан безопасности
Фильтр-регулятор
Клапан безопасности
Клапан “мягкого” пуска + реле давления (Н.З.)



Модель A B С D F1 F2
MX2-3/8-000011 G3/8289 74,5 280 70 104,5
MX2-1/2-000011 G1/2289 74,5 280 70 104,5
MX2-3/4-000011 G3/4 289 74,5 280 70 104,5

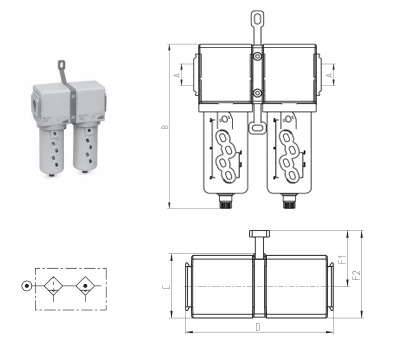

Структура сборочной группы 000012

Габаритные размеры регулятора давления серии MX Компоненты:
Фильтр
Коалесцентный фильтр



Модель A B С D F1 F2
MX2-3/8-000012 G3/8 210 72 140 70 104,5
MX2-1/2-000012 G1/2 210 72 140 70 104,5
MX2-3/4-000012 G3/4 210 72 140 70 104,5
