Фильтр-регулятор. Серия MX2.
|
|
Присоединение G3/8, G1/2, G3/4.
Стакан из технополимера, байонетное крепление.
Модульный тип.
|
|
|
|
- Качество воздуха по стандарту
ISO 8573-1:2010 [7:8:4] 25 мкм
ISO 8573-1:2010 [6:8:4] 5 мкм;
- Исполнения: со встроенным манометром или с присоединением для манометра;
- Регулятор с фиксатором;
- Стакан с запирающим механизмом исключает риск аварий.
|
|
MX2 - новая серия компонентов подготовки воздуха, характеризуемая современным и компактным дизайном в сочетании с высокой производительностью. Высокотехнологичная интеграция металла с технополимером позволила создать надежный продукт в сочетании с легкостью и прочностью. Установка и сборка значительно упростилась, благодаря новой конструкции модульного типа.
|
|
Блоки подготовки Серии MX могут поставляться не только отдельными компонентами, но и собранными блоками. Такое решения гарантированно экономит время инсталляции, уменьшает габариты и затраты.
|
|
Общие характеристики:
|
|
Конструкция
|
компактная, модульная, с фильтрующим элементом из полимера высокой плотности (HDPE)
|
| Порты |
G3/8, G1/2, G3/4
|
| Объем конденсата |
55 см3
|
| Ориентация |
вертикально, стаканом вниз
|
|
Установка
|
в магистрали, на стене (используя кронштейн), панельный монтаж
|
| Рабочая температура |
-5°C - +50°C при давлении до 16 бар (до 60°C при давлении до 10 бар)
|
| Рабочее давление |
0,3 ÷ 16 бар (при автоматическом сбросе 1,5 ÷ 12 бар)
|
| Качество воздуха по стандарту ISO 8573-1:2010 |
ISO 8573-1:2010 [7:8:4] - 25 мкм; ISO 8573-1:2010 [6:8:4] - 5 мкм.
Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [7:8:4].
|
| Наличие манометра |
со встроенным манометром (стандарт)
с портами для манометров присоединение G1/8 (только MX2)
|
|
MX
|
2
|
-
|
3/8
|
-
|
FR
|
0
|
0
|
0 |
4 |
- |
LH
|
|
MX
|
Серия |
| 2 |
Размер:
2 = G3/8, G1/2, G3/4 |
|
3/8
|
Присоединение:
3/8 = G3/8
1/2 = G1/2
3/4 = G3/4 |
| FR |
Фильтр-регулятор
|
| 0 |
Фильтрующий элемент и тип конструкции:
0 = 25 мкм, со сбросом давления (стандарт)
1 = 5 мкм, со сбросом давления
2 = 25 мкм, без сброса давления
3 = 5 мкм, без сброса давления
|
| 0 |
Слив конденсата
0 = ручной / полуавтоматический (стандарт)
3 = автоматический
5 = автоматический сброс, защитное исполнение
8 = присоединение G1/8
|
|
0
|
Рабочее давление:
0 = 0,5 ÷ 10 бар (стандарт)
4 = 0 ÷ 4 бар
7 = 0,5 ÷ 7 бар (только для MX2)
|
| 4 |
Наличие манометра:
0 = без манометра (с резьбовым отверстием G1/8)
2 = со встроенным манометром MX3-R31/1, 0-6 бар и рабочим давлением 0 ÷ 4 бар
3 = со встроенным манометром MX3-R32/1, 0-10 бар и рабочим давлением 0 ÷ 7 бар (только MX2)
4 = со встроенным манометром MX3-R30/1, 0-12 бар и рабочим давлением 0,5 ÷ 10 бар (стандарт)
|
|
LH
|
Направление потока:
= слева направо (стандарт)
LH = справа налево
|

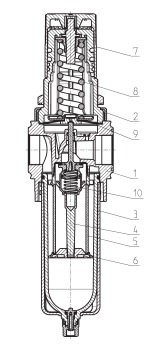

Материалы фильтра-регулятора серии MX
|
|
|
3. Стакан с полимерным покрытием
|
Поликарбонат / полиамид
|
|
4. Направляющая втулка
|
Полиацеталь
|
|
5. Фильтрующий элемент
|
Полиэтилен
|
|
6. Центрирующая гайка
|
Полиацеталь
|
|
7. Регулирующая ручка
|
Полиамид
|
|
8. Регулировочная пружина
|
Оцинкованная сталь
|
|
9. Мембрана
|
NBR
|
|
10. Пружина
|
Нержавеющая сталь
|
|
Уплотнения
|
NBR
|
|

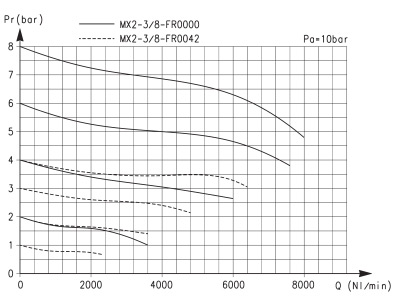

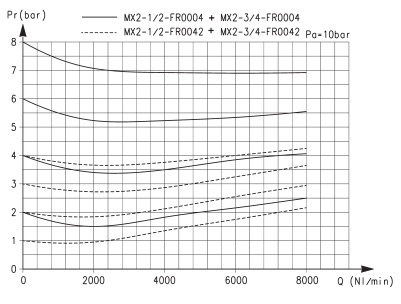

Расходные характеристики фильтра-регулятора давления серии MX:
|
|
Pr = Давление на выходе
Q = Расход
Pa = Давление на входе |
 |

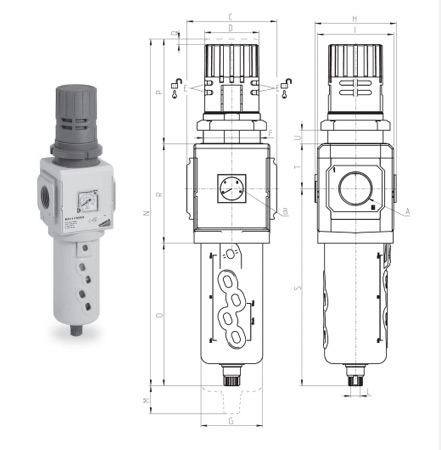

Габаритные размеры регулятора давления серии MX:
|
| Модель |
A |
B (бар) |
С |
D |
E |
F |
G |
H |
I |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
Вес (кг) |
| MX2-3/8-FR0004 |
G3/8 |
0 ÷ 12 |
70 |
45 |
Ø 4,7 |
M47x1,5 |
55,5 |
74,5 |
68 |
G1/8 |
66 |
290 |
78 |
5 |
85 |
174.5 |
37,5 |
0 ÷ 16 |
0,8 |
| MX2-1/2-FR0004 |
G1/2 |
0 ÷ 12 |
70 |
45 |
Ø 4,7 |
M47x1,5 |
55,5 |
74,5 |
68 |
G1/8 |
66 |
290 |
78 |
5 |
85 |
174.5 |
37,5 |
0 ÷ 16 |
0,8 |
| MX2-3/4-FR0004 |
G3/4 |
0 ÷ 12 |
70 |
45 |
Ø 4,7 |
M47x1,5 |
55,5 |
74,5 |
68 |
G1/8 |
66 |
290 |
78 |
5 |
85 |
174.5 |
37,5 |
0 ÷ 16 |
0,8 |
|
