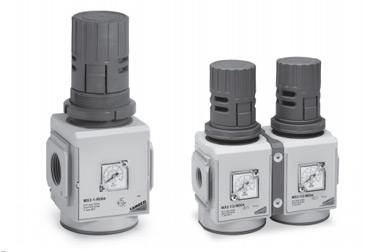

Регулятор давления. Серия MX
|
|
|
Регулятор давления. Серия MX.
|
|
Присоединение G3/8, G1/2, G3/4
|
|
|
|
- Минимальный перепад давления;
- Ручка регулировки давления с фиксацией;
- Система фиксация настроенного выходного давления;
- Батарейная сборка;
|
|
MX2 - новая серия компонентов подготовки воздуха, характеризуемая современным и компактным дизайном в сочетании с высокой производительностью. Высокотехнологичная интеграция металла с технополимером позволила создать надежный продукт в сочетании с легкостью и прочностью. Установка и сборка значительно упростилась, благодаря новой конструкции модульного типа.
|
|
Блоки подготовки Серии MX могут поставляться не только отдельными компонентами, но и собранными блоками. Такое решения гарантированно экономит время инсталляции, уменьшает габариты и затраты. Обратитесь к нашим менеджерам для индивидуального подбора блока подготовки воздуха Cерии MX.
|
|
Общие характеристики:
|
|
Конструкция
|
модульная
|
| Присоединение |
G3/8, G1/2, G3/4
|
| Материал |
алюминиевый корпус, уплотнения - NBR
|
| Варианты крепления |
комплект
|
|
Установка
|
в магистрали, на стене (используя кронштейн), панельный монтаж
|
| Рабочая температура |
-5°C - 50°C при давлении 16 бар (до 60°C при давлении до 16 бар)
При отрицательных температурах использовать осушенный воздух
|
| Рабочее давление |
0 - 16 бар
|
| Выходное давление |
0,5 - 10 бар
0 - 4 бар
0,5 ÷ 7 бар
|
| Номинальный расход |
10000 нл/мин (см. подробное описание)
|
|
Среда
|
сжатый воздух
|
|
Гарантия
|
1 год
|
| Наличие манометра |
со встроенным манометром (стандарт)
с портами для манометров, присоединение G1/8 (только МХ2)
|
|
MX
|
Серия |
| 2 |
Размер:
2 = G3/8, G1/2, G3/4 |
|
-
|
|
| 3/4 |
Порт:
3/4 = 3/4"
1 = 1"
|
| - |
|
| R |
Регулятор:
R = регулятор давления
M = регулятор батарейной сборки
|
|
0
|
Рабочее давление:
0 = 0,5 ÷ 10 бар (стандарт)
4 = 0 ÷ 4 бар
7 = 0,5 ÷ 7 бар (только для MX2)
|
| 0 |
Конструкция:
0 - со сбросом давления
1 - без сброса давления
|
|
4
|
Вид манометра:
0 - манометр отсутствует (присоединение G1/4")
2 - встроенный манометр на диапазон давлений 0-6 бар
4 - встроенный манометр на диапазон давлений 0-12 бар
|

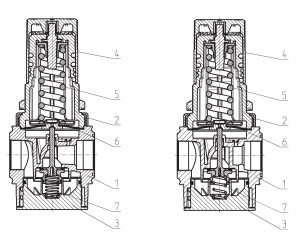

Материалы регулятора серии MX:
|
|
|
2. Крышка регулятора
|
полиацеталь
|
|
3. Заглушка корпуса
|
полиацеталь
|
|
4. Регулирующая ручка
|
полиамид
|
|
5. Регулировочная пружина
|
оцинкованная сталь
|
|
6. Мембрана
|
NBR
|
|
7. Нижняя возвратная пружина
|
нержавеющая сталь
|
|
Остальные уплотнения
|
NBR
|
|

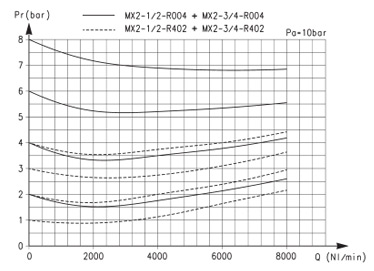

Расходные характеристики регулятора давления серии MX2:
|
Pr = Давление на выходе
Q = Расход
Pa = Давление на входе |
Pr = Давление на выходе
Q = Расход
Pa = Давление на входе
|
Регуляторы давления Серия MX - размеры:
|
|
|
PR01 = регулятор без сброса давления
PR02 = регулятор со сбросом давления
PR05 = регулятор без сброса давления, со встроенным манометром
PR06 = регулятор со сбросом давления, со встроенным манометром
|
| Модель |
A |
B (бар) |
С |
D |
E |
F |
G |
H |
I |
M |
N |
P |
Q |
R |
S |
T |
U |
Вес (кг) |
| MX2-3/8-R004 |
G3/8 |
0÷12 |
70 |
45 |
Ø 4 |
M47x1,5 |
70 |
74,5 |
68 |
45 |
166 |
78 |
5 |
88 |
50,5 |
37,5 |
0 ÷ 13 |
0,6 |
| MX2-1/2-R004 |
G1/2 |
0÷12 |
70 |
45 |
Ø 4 |
M47x1,5 |
70 |
74,5 |
68 |
45 |
166 |
78 |
5 |
88 |
50,5 |
37,5 |
0 ÷ 13 |
0,6 |
| MX2-3/4-R004 |
G3/4 |
0÷12 |
70 |
45 |
Ø 4 |
M47x1,5 |
70 |
74,5 |
68 |
45 |
166 |
78 |
5 |
88 |
50,5 |
37,5 |
0 ÷ 13 |
0,6 |
Регулятор батарейной сборки:
|
|
|
PR01 = регулятор без сброса давления
PR02 = регулятор со сбросом давления
PR05 = регулятор без сброса давления, со встроенным манометром
PR06 = регулятор со сбросом давления, со встроенным манометром
|
| Модель |
A |
B (бар) |
С |
D |
E |
F |
G |
H |
I |
M |
N |
P |
Q |
R |
S |
T |
U |
Вес (кг) |
| MX2-1/2-R004 |
G1/2 |
0÷12 |
70 |
45 |
Ø 4 |
M47x1,5 |
70 |
74,5 |
68 |
45 |
166 |
78 |
5 |
88 |
50,5 |
37,5 |
0 ÷ 13 |
0,6 |
 |
|
|
Pr = Давление на выходе
Q = Расход
Pa = Давление на входе
|

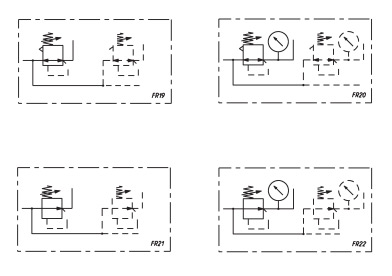

FR19 = Регулятор со сбросом давления, без манометра
FR20 = Регулятор со сбросом давления, с манометром
FR21 = Регулятор без сброса давления, без манометра
FR22 = Регулятор без сброса давления, с манометром
|
|
