Приводы пневматические поворотные. Серия CA
|
|
|
|
|
- Возможна установка дополнительных устройств (концевой выключатель, электроклапан, позиционер, ручной дублер и т.д.)
- Компактны, при этом развивают большие моменты
- Применяются для приведения в действие шаровых кранов, дисковых поворотных затворов, где угол вращения составляет 90°
- Крутящий момент прямо пропорционален давлению рабочего воздуха
|
|
Общие характеристики пневматических поворотных приводов, серия CA
|
|
|
|
Управляющее давление
|
2 ÷ 10 бар - привод двухстороннего действия
3 ÷ 10 бар - привод одностороннего действия
|
| Питание пневматической системы |
сжатый воздух с фильтрацией не менее 40 микрон.
|
| Температура |
стандартное уплотнение NBR -20°С ÷ +80°С
высокотемпературное уплотнение FKM -20°С ÷ +150°С
низкотемпературное уплотнение Silastic -40°С ÷ +80°С
сверхнизкое температурное уплотнение -60°С ÷ +60°С
|
|
Вращение
|
Против часовой стрелки при подаче сжатого воздуха в порт "А"
По часовой стрелке при подаче сжатого воздуха в порт "В", а также в приводах с возвратными пружинами
|
| Угол поворота |
0-90° с дополнительной механической регулировкой ±5°
|
| Смазка |
Уже заложена, все движущиеся части не требуют дополнительной смазки
|
| Конструкция |
Подходит для внутренней и наружной установки
|
| Соединения |
Квадрат/фланец для присоединения к запорному элементу в соответствии с нормами ISO 5211/DIN 3337.
Интерфейс NAMUR для электроклапана.
Вал и резьбовые порты для установки дополнительных механизмов в соответствии с нормами VDI/VDE 3845, NAMUR
|
| Технические характеристики |
| Модель типа А |
CA032 |
CA050 |
CA065 |
CA075 |
CA085 |
CA095 |
CA110 |
CA125 |
CA140 |
| D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
| Диаметр (мм) |
32 |
50 |
65 |
75 |
85 |
95 |
110 |
125 |
140 |
| Объем воздуха при открытии (L) |
0,03 |
0,09 |
0,19 |
0,30 |
0,44 |
0,88 |
0,83 |
1,41 |
1,76 |
| Объем воздуха при закрытии (L) |
0,04 |
0,15 |
0,32 |
0,50 |
0,66 |
1,17 |
1,27 |
2,13 |
2,72 |
| Время открытия (c) |
0,3 |
0,3 |
0,9 |
0,4 |
0,9 |
0,4 |
0,9 |
0,9 |
1,0 |
0,9 |
1,4 |
0,9 |
1,4 |
1,3 |
2,4 |
1,3 |
2,8 |
| Время закрытия (c) |
0,4 |
0,4 |
0,7 |
0,4 |
0,8 |
0,4 |
0,9 |
0,9 |
1,2 |
1,0 |
1,4 |
1,0 |
1,6 |
1,4 |
2,4 |
1,4 |
3,0 |
| Вес (кг) |
0,47 |
0,59 |
1,13 |
1,25 |
1,97 |
2,21 |
2,93 |
3,29 |
3,78 |
4,26 |
5,14 |
5,86 |
6,09 |
7,17 |
10,86 |
12,54 |
13,77 |
15,93 |
| Модель типа А |
CA160 |
CA190 |
CA210 |
CA240 |
CA270 |
CA300 |
CA350 |
CA400 |
| D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
D |
S |
| Диаметр (мм) |
160 |
190 |
210 |
240 |
270 |
300 |
350 |
400 |
| Объем воздуха при открытии (L) |
2,85 |
4,75 |
6,60 |
11,40 |
15,80 |
19,09 |
27,65 |
42,81 |
| Объем воздуха при закрытии (L) |
4,08 |
7,20 |
10,29 |
15,10 |
18,80 |
28,23 |
44,10 |
62,05 |
| Время открытия (c) |
2,0 |
4,8 |
2,2 |
2,4 |
2,9 |
3,4 |
3,2 |
3,8 |
4,4 |
5,0 |
5,0 |
6,0 |
6,2 |
7,4 |
7,5 |
9,6 |
| Время закрытия (c) |
2,4 |
4,9 |
2,6 |
3,0 |
3,8 |
4,1 |
3,7 |
4,0 |
4,9 |
5,5 |
6,0 |
6,8 |
7,2 |
8,4 |
8,5 |
10,6 |
| Вес (кг) |
20,15 |
23,75 |
28,41 |
33,81 |
40,03 |
48,43 |
52,6 |
77,76 |
73,64 |
90,6 |
108,0 |
135,6 |
146,7 |
188,1 |
220,5 |
283,5 |
 |
|
№
|
Наименование
|
Материал |
Кол-во |
| 1 |
Корпус |
Алюминиевый сплав |
1 |
| 2 |
Левая концевая крышка |
Алюминиевый сплав |
1 |
| 3 |
Приводной вал |
Легированная сталь |
1 |
| 4 |
Правая концевая крышка |
Алюминиевый сплав |
1 |
| 5 |
OCTI-CAM |
Легированная сталь |
1 |
| 6 |
Упорный подшипник (сверху шестеренного вала) |
ПОМ + ПТФЭ |
1 |
| 7 |
Упорный подшипник |
ПОМ + ПТФЭ |
1 |
| 8 |
Упорная шайба |
Нержавеющая сталь |
1 |
| 9 |
Поршень |
Алюминиевый сплав |
2 |
| 10 |
Винт с головкой (концевой крышки) |
Нержавеющая сталь |
8 |
| 11 |
Верхний упорный винт |
Нержавеющая сталь |
2 |
| 12 |
Гайка (упорного винта) |
Нержавеющая сталь |
2 |
| 13 |
Шайба (упорного винта) |
Нержавеющая сталь |
2 |
| 14 |
Пружинная обойма |
Пружинная сталь |
1 |
| 15 |
Индикатор положения |
Нейлон |
1 |
| 16 |
Упорный подшипник индикатора |
Нержавеющая сталь |
1 |
| 17 |
Винт с головкой |
Нержавеющая сталь |
1 |
| 18 |
Цветовой код |
Нейлон |
2 |
| 19 |
Уплотнительное кольцо (упорного винта) |
Бутадиен-нитрильный каучук |
2 |
| 20 |
Уплотнительное кольцо (поршня) |
Бутадиен-нитрильный каучук |
2 |
| 21 |
Уплотнительное кольцо (внизу шестеренного вала) |
Бутадиен-нитрильный каучук |
1 |
| 22 |
Уплотнительное кольцо (внизу шестеренного вала) |
Бутадиен-нитрильный каучук |
1 |
| 23 |
Подшипник (сверху шестеренного вала) |
ПОМ + ПТФЭ |
1 |
| 24 |
Подшипник (головки шестеренного вала) |
ПОМ + ПТФЭ |
2 |
| 25 |
Подшипник (внизу шестеренного вала) |
ПОМ + ПТФЭ |
1 |
| 26 |
Упорное кольцо |
Нейлон |
2 |
| 27 |
Гнездо пружины |
Нейлон |
24 |
| 28 |
Пружина |
Нержавеющая сталь |
12 |
| 29 |
Затяжка |
Медная труба |
12 |
| 30 |
Пробка |
Бутадиен-нитрильный каучук |
2 |
| 31 |
Уплотнительное кольцо (концевой крышки) |
Бутадиен-нитрильный каучук |
2 |
|
CA050
|
S
|
7
|
-
|
F03/F05
|
-
|
11
|
- |
PTFE |
- |
LT |
| Модель |
Тип |
Кол-во пружин |
Фланец |
Квадрат |
Покрытие |
Температурное исполнение |
|
Привод |
Ремкомплект |
| CA032 |
D = двустороннего действия
S = пружинный возврат |
Только для упора пружины
4
5
6
7
8
9
10
11
12 |
F03 |
9 |
"..." - без покрытия
PTFE - покрытие ПТФЕ |
"..." - стандарт
LT - низкотемпературное исполнение - 40° С
HT - высокотемпературное исполнение + 150° C |
CA032 |
CA032-KIT |
| CA050 |
F03/F05 |
11 |
CA050 |
CA050-KIT |
| CA065 |
F05/F07 |
14 |
CA065 |
CA065-KIT |
| CA075 |
F05/F07 |
14 |
CA075 |
CA075-KIT |
| CA085 |
F05/F07 |
17 |
CA085 |
CA085-KIT |
| CA095 |
F05/F07 |
17 |
CA095 |
CA095-KIT |
| CA110 |
F07/F10 |
17 |
CA110 |
CA110-KIT |
| CA125 |
F07/F10 |
22 |
CA125 |
CA125-KIT |
| CA140 |
F10/F12 |
27 |
CA140 |
CA140-KIT |
| CA160 |
F10/F12 |
27 |
CA160 |
CA160-KIT |
| CA190 |
F10/F14 |
36 |
CA190 |
CA190-KIT |
| CA210 |
F14 |
36 |
CA210 |
CA210-KIT |
| CA240 |
F16 |
46 |
CA240 |
CA240-KIT |
| CA270 |
F16 |
46 |
CA270 |
CA270-KIT |
| CA300 |
F16 |
46 |
CA300 |
CA300-KIT |
| CA350 |
F16/F25 |
46 |
CA350 |
CA350-KIT |
| CA400 |
F25 |
55 |
CA400 |
CA400-KIT |

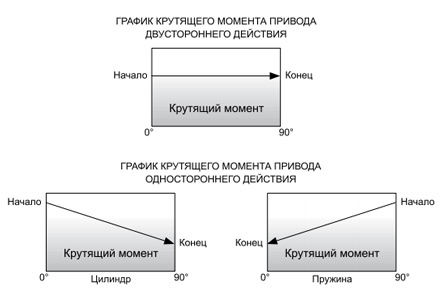

Номинальный крутящий момент
|
Номинальный крутящий момент приводов двустороннего действия, Нм
| Модель |
Давление управления, Бар |
| 2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
6 |
7 |
8 |
| CA032D-F03-9 |
2,9 |
3,4 |
4,0 |
4,6 |
5,3 |
5,9 |
6,5 |
7,1 |
8,3 |
9,5 |
| CA050D-F03/F05-11 |
8,6 |
10,4 |
12,3 |
14,2 |
16,0 |
17,9 |
19,8 |
21,6 |
25,4 |
29,1 |
| CA065D-F05/F07-14 |
17,4 |
21,2 |
25,0 |
28,7 |
32,5 |
36,3 |
40,1 |
43,9 |
51,4 |
59,0 |
| CA075D-F05/F07-14 |
27,0 |
32,9 |
38,8 |
44,7 |
50,5 |
56,4 |
62,3 |
68,2 |
79,9 |
91,7 |
| CA085D-F05/F07-17 |
39,7 |
48,3 |
56,9 |
65,6 |
74,2 |
82,8 |
91,4 |
100,1 |
117,3 |
134,6 |
| CA095D-F05/F07-17 |
55,7 |
67,9 |
80,0 |
92,1 |
104,2 |
116,4 |
128,5 |
140,6 |
164,8 |
189,1 |
| CA110D-F07/F10-17 |
72,0 |
89,3 |
105,0 |
120,6 |
136,3 |
152,0 |
167,6 |
183,3 |
214,6 |
245,9 |
| CA125D-F07/F10-22 |
128,7 |
159,5 |
187,5 |
215,4 |
243,4 |
271,4 |
299,4 |
327,4 |
383,3 |
439,3 |
| CA140D-F10/F12-27 |
196 |
237 |
278 |
319 |
360 |
401 |
442 |
483 |
565 |
647 |
| CA160D-F10/F12-27 |
263,5 |
326,6 |
383,9 |
441,2 |
498,5 |
555,8 |
613,1 |
670,4 |
785,0 |
899,7 |
| CA190D-F10/F14-36 |
428,5 |
518,0 |
607,3 |
696,6 |
785,9 |
875,3 |
964,6 |
1053,9 |
1232,5 |
1411,1 |
| CA210D-F14-36 |
598,2 |
723,2 |
847,9 |
972,6 |
1097,3 |
1222,0 |
1346,6 |
1471,3 |
1720,7 |
1970,1 |
| CA240D-F16-46 |
928,3 |
1122,0 |
1315,0 |
1508,0 |
1702,0 |
1895,0 |
2089,0 |
2282,0 |
2669,0 |
3056,0 |
| CA270D-F16-46 |
1305,0 |
1577,0 |
1849,0 |
2121,0 |
2393,0 |
2665,0 |
2937,0 |
3209,0 |
3753,0 |
4297,0 |
| CA300D-F16-46 |
1678,6 |
2029,4 |
2379,3 |
2729,2 |
3079,1 |
3429,0 |
3778,9 |
4128,8 |
4828,5 |
5528,3 |
| CA350D-F16/F25-46 |
2492,5 |
3011,8 |
3531,1 |
4050,4 |
4569,6 |
5088,9 |
5608,2 |
6127,5 |
7166,0 |
8204,6 |
| CA400D-F25-55 |
3798,1 |
4589,4 |
5380,7 |
6172,0 |
6963,3 |
7754,5 |
8545,8 |
9337,1 |
10919,7 |
12502,2 |
Габаритные размеры пневматических поворотных приводов серии CA
|
|
|
|
| Модель |
А |
B |
C |
L |
E |
F |
P |
ØZ |
N |
I |
Фланец |
Q |
Q1 |
W |
W1 |
Ch |
T |
| CA032 |
37 |
47 |
50 |
110 |
27 |
50 |
20 |
40 |
10 |
10 |
F03 |
- |
36 |
- |
M5x9 |
9x9 |
G1/8" |
| CA050 |
45 |
70,5 |
70 |
154 |
41,5 |
80 |
20 |
40 |
10 |
12 |
F03/05 |
36 |
50 |
M5x7,5 |
M6x9 |
11x11 |
G1/4" |
| CA065 |
62 |
89,5 |
89 |
189 |
51,5 |
80 |
20 |
40 |
10 |
16 |
F05/07 |
50 |
70 |
M6x9 |
M8x12 |
14x14 |
G1/4" |
| CA075 |
68 |
102,5 |
110 |
210 |
59 |
80 |
20 |
40 |
14 |
16 |
F05/07 |
50 |
70 |
M6x9 |
M8x12 |
14x14 |
G1/4" |
| CA085 |
68 |
112,5 |
113 |
229 |
63,5 |
80 |
20 |
40 |
14 |
19 |
F05/07 |
50 |
70 |
M6x9 |
M8x12 |
17x17 |
G1/4" |
| CA095 |
92 |
126 |
123 |
264 |
71 |
80 |
20 |
40 |
14 |
19 |
F05/07 |
70 |
102 |
M6x9 |
M8x12 |
17x17 |
G1/4" |
| CA110 |
93 |
138,5 |
136 |
266 |
76,5 |
80 |
20 |
40 |
14 |
19 |
F07/10 |
70 |
102 |
M8x12 |
M10x15 |
17x17 |
G1/4" |
| CA125 |
96 |
157 |
161 |
337 |
85 |
80 |
30 |
56 |
22 |
25 |
F07/10 |
70 |
102 |
M8x12 |
M10x15 |
22x22 |
G1/4" |
| CA140 |
110 |
178 |
178 |
377 |
97 |
80 |
30 |
56 |
22 |
31 |
F10/12 |
102 |
125 |
M10x15 |
M12x18 |
27x27 |
G1/4" |
| CA160 |
112 |
196 |
200 |
412 |
106 |
130 |
30 |
56 |
22 |
31 |
F10/12 |
102 |
125 |
M10x15 |
M12x18 |
27x27 |
G1/4" |
| CA190 |
136 |
216,5 |
232 |
488 |
112 |
130 |
30 |
56 |
22 |
41 |
F10/14 |
102 |
140 |
M10x15 |
M16x24 |
36x36 |
G1/4" |
| CA210 |
140 |
235,5 |
255 |
550 |
120 |
130 |
30 |
56 |
32 |
40 |
F14 |
- |
140 |
- |
M16x24 |
36x36 |
G1/4" |
| CA240 |
159 |
262 |
292 |
602 |
131 |
130 |
30 |
56 |
32 |
50 |
F16 |
- |
165 |
- |
M20x28 |
46x46 |
G1/2" |
| CA270 |
159 |
295 |
331 |
672 |
147,5 |
130 |
30 |
56 |
32 |
50 |
F16 |
- |
165 |
- |
M20x28 |
46x46 |
G1/2" |
| CA300 |
180 |
335 |
354 |
784 |
173 |
130 |
30 |
56 |
32 |
50 |
F16 |
- |
165 |
- |
M20x28 |
46x46 |
G1/2" |
| CA350 |
270 |
385 |
410 |
845 |
195 |
130 |
30 |
56 |
32 |
50 |
F16/F25 |
165 |
254 |
M20x28 |
M16x30 |
46x46 |
G1/2" |
| CA400 |
290 |
520 |
466 |
956 |
260 |
130 |
30 |
56 |
32 |
60 |
F25 |
- |
254 |
- |
M16x30 |
55x55 |
G1/2" |
|
