Распределители с ручным управлением
Серия 1, 3, 4
|
|
Серия 1, 3 и 4: 3/2, 5/2 и 5/3 лин./поз. Присоединение G1/8, G1/4, G1/2
Серия VMS: 3/2 лин./поз. Присоединение G1/8, G1/4, G3/8, G1/2
|
|
|
Посмотреть стоимость
и наличие
распределителей
|
|
|
Описание распределителей с ручным управлением серии 1, 3, 4
|
|
|
Паспорт на распределители с ручным управлением серии 1, 3, 4
|
|
|
Сертификат на распределители с ручным управлением серии 1, 3, 4
|
|
Распределители Серии 1 представлены в двух вариантах: кнопка (3/2 лин/поз.) и рычаг (3/2 и 5/2 лин./поз.).
Распределители с ручным управлением Серии 3 (G1/8, 3/2 и 5/2 лин./поз.) и Серии 4 (G1/4, G1/2, 3/2, 5/2 и 5/3 лин./поз.) имеют различные виды переключателей: фиксируемая и подпружиненная кнопка, кнопка-грибок, прямой и боковой тумблер, рычаг. Распределители 3/2 лин./поз. могут подключаться по схеме Н.З. и Н.О. При подаче давления в отверстие P распределитель работает как Н.З. При подаче давления в R, как Н.О.
|
|
|
| Конструкция |
золотникового типа (Серия 3 и 4), клапанного типа (Серия 1)
|
| Функция распределителя |
3/2, 5/2, 5/3 лин./поз. |
| Материалы |
корпус - алюминий, золотник - нерж. сталь, плунжер - латунь, уплотнения - NBR
|
| Присоединение |
G1/8, G1/4, G3/8, G1/2 |
| Рабочая температура |
0 °C ÷ 60°C
|
| Температура окружающей среды |
0°C ÷ 50°C
|
| Рабочее давление |
см. модели
|
| Рабочее тело |
фильтрованный воздух
|
Усилие переключения = 18Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин

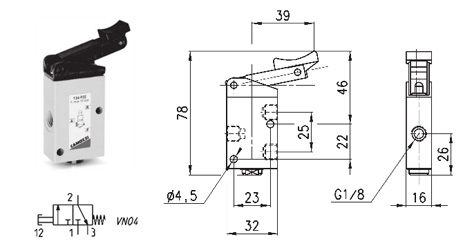

Усилие переключения = 18Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин

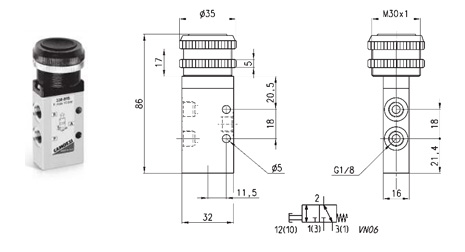

Усилие переключения = 35Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
| Модель |
Цвет кнопки |
| 338-895 |
| Черный |
| 338-896 |
| Зеленый |
| 338-897 |
| Красный |
Усилие переключения = 35Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
| Модель |
Цвет кнопки |
| 358-895 |
| Черный |
| 358-896 |
| Зеленый |
| 358-897 |
| Красный |

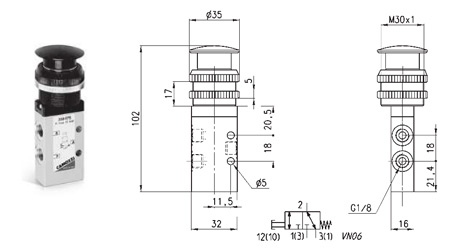

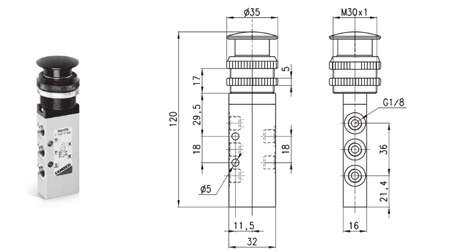

Усилие переключения = 35Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
| Модель |
Цвет кнопки |
| 338-975 |
| Черный |
| 338-976 |
| Зеленый |
| 338-977 |
| Красный |
Усилие переключения = 35Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
| Модель |
Цвет кнопки |
| 358-975 |
| Черный |
| 358-976 |
| Зеленый |
| 358-977 |
| Красный |

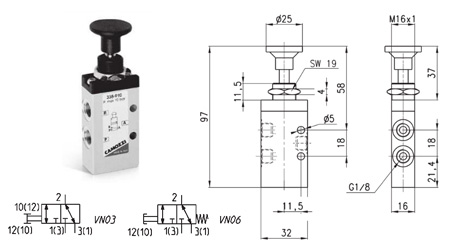

Усилие переключения мод. 338-910 = 6Н
Усилие переключения мод. 338-915 = 35Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
| Модель |
Символ |
| 338-910 |
| VN03 |
| 338-915 |
| VN06 |

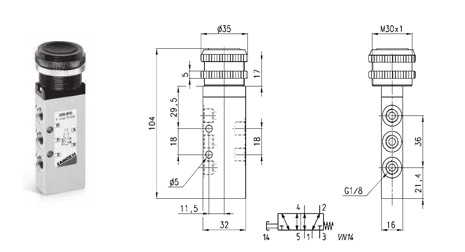

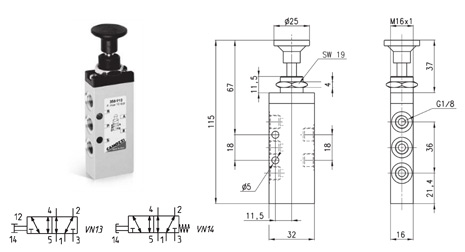

Усилие переключения мод. 358-910 = 6Н
Усилие переключения мод. 358-915 = 35Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
| Модель |
Символ |
| 358-910 |
| VN13 |
| 358-915 |
| VN14 |

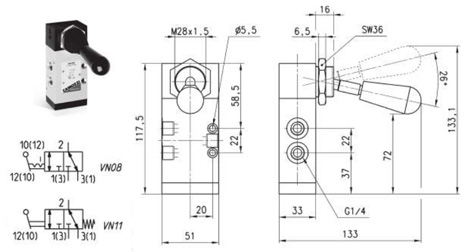

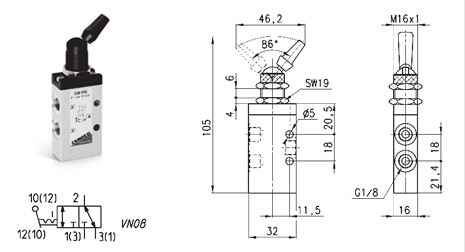

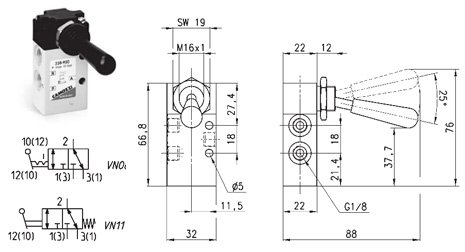

Усилие переключения мод. 338-910 = 6Н
Усилие переключения мод. 338-915 = 35Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
| Модель |
Символ |
| 338-900 |
| VN08 |
| 338-905 |
| VN11 |

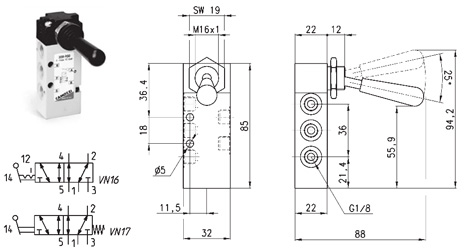

Усилие переключения мод. 358-900 = 5Н
Усилие переключения мод. 358-905 = 22Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
| Модель |
Символ |
| 358-900 |
| VN16 |
| 358-905 |
| VN17 |

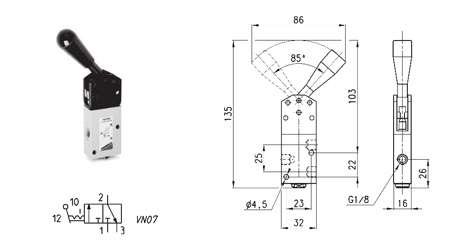

Усилие переключения = 5Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
Усилие переключения = 20Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 500 Нл/мин

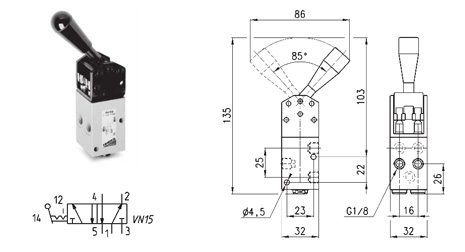

Усилие переключения = 5Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 500 Нл/мин

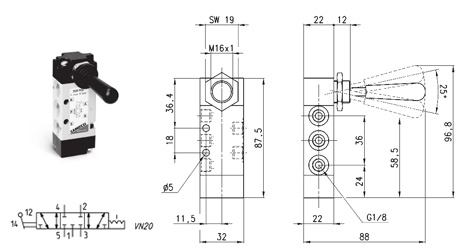

Усилие переключения = 20Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 500 Нл/мин

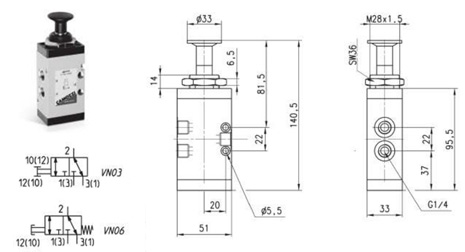

Усилие переключения мод. 434-910 = 10Н
Усилие переключения мод. 434-915 = 37Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
| Модель |
Символ |
| 434-910 |
| VN03 |
| 434-915 |
| VN06 |

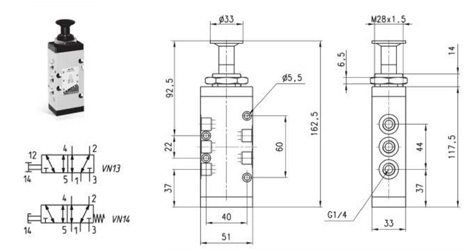

Усилие переключения мод. 454-910 = 10Н
Усилие переключения мод. 454-915 = 37Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
| Модель |
Символ |
| 454-910 |
| VN13 |
| 454-915 |
| VN14 |

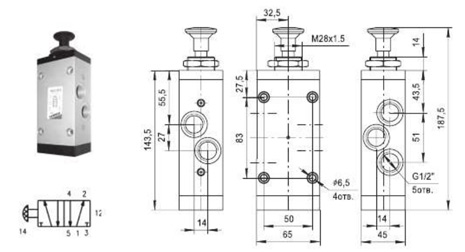

Усилие переключения мод. 452С-910 = 10Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 1900 Нл/мин
Усилие переключения мод. 434-900 = 5Н
Усилие переключения мод. 434-905 = 37Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
| Модель |
Символ |
| 434-900 |
| VN08 |
| 434-905 |
| VN11 |
Усилие переключения мод. 454-900 = 5Н
Усилие переключения мод. 454-905 = 37Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
| Модель |
Символ |
| 454-900 |
| VN16 |
| 454-905 |
| VN17 |

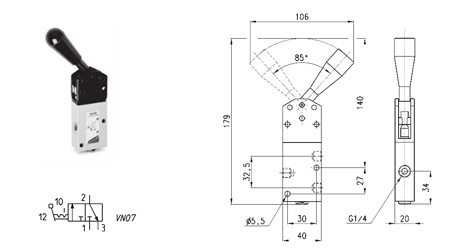

Усилие переключения = 5Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 1250 Нл/мин

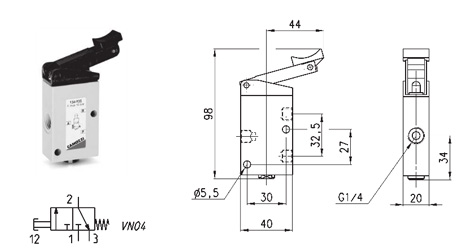

Усилие переключения = 10Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 1250 Нл/мин

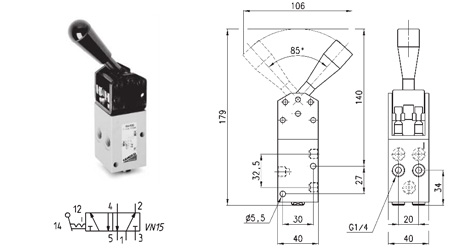

Усилие переключения = 5Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения = 10Н
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения = 38Н
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин

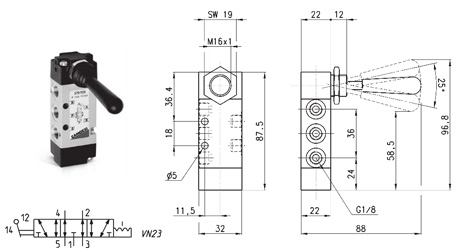

Усилие переключения = 25Н
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин

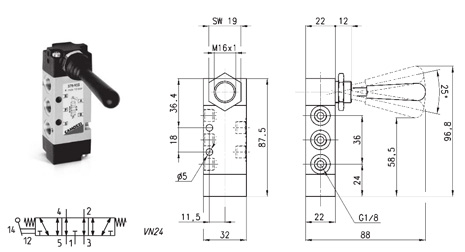

Усилие переключения = 45Н
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин

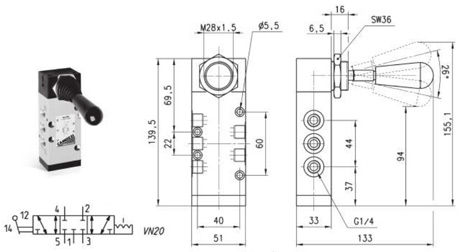

Усилие переключения = 40Н
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин

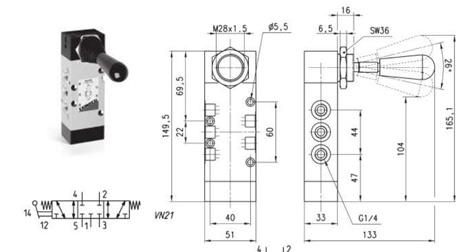

Усилие переключения = 30Н
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин

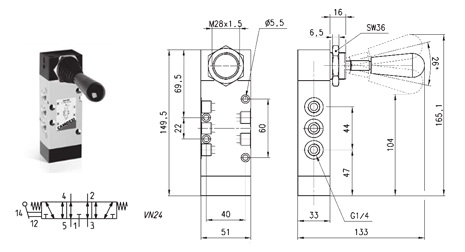

Усилие переключения = 55Н
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
|
