Минираспределители с ручным управлением
Серия 2
|
|
3/2 лин/поз., Н.З. микрораспределитель Мод. 234-885
Электрический микропереключатель Мод. 234-88E
|
|
|
Посмотреть стоимость
и наличие
распределителей
|
|
|
Описание минираспределителей с ручным управлением, серия 2
|
|
|
Паспорт на минираспределители с ручным управлением, серия 2
|
|
|
Сертификат на минираспределители с ручным управлением, серия 2
|

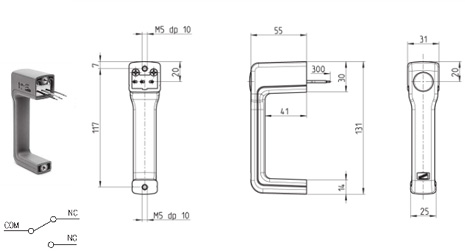

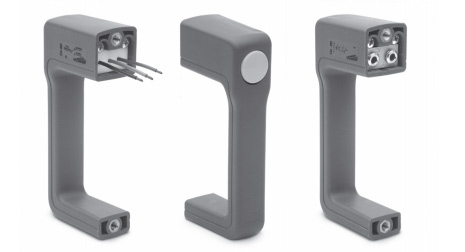

Рукоятка с встроенным пневматическим 3/2 лин/поз. микро распределителем или электрическим однополюсным перекидным микроконтактом. Эта конструкция применима на различном оборудовании.
|
Пневматический микрораспределитель
|
| Конструкция |
клапанного типа, с закрытым центром
|
| Функция распределителя |
3/2 лин./поз., Н.З. или Н.О. |
| Условный проход |
2,5 мм
|
| Крепление |
двумя винтами M5 |
| Присоединение |
быстроразъемное соединение Ø 4 мм
|
| Установка |
в любом положении
|
| Рабочая температура |
0 °C ÷ 70°C (при сухом воздухе -20°C)
|
| Рабочее давление |
2 ÷ 8 бар
|
| Номинальный расход |
Qn 60 Нл/мин (при 6 бар, при ΔP=1)
|
| Среда |
фильтрованный воздух, без смазки, в случае, если в системе, уже используется смазка (мы рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать.
|
| Усилие переключения |
при 6 бар 13Н
|
| Электрический микропереключатель |
| Конструкция |
релейного типа
|
| Электрическое подключение |
3 провода с внешним ø 2,2 мм, с внутренним сечением 0,5 мм, длиной 30 см
Н.З. = черный провод Н.О. = синий провод
|
| Класс защиты |
IP40
|
| Рабочий ход |
2 мм
|
| Усилие переключения |
5 Н
|

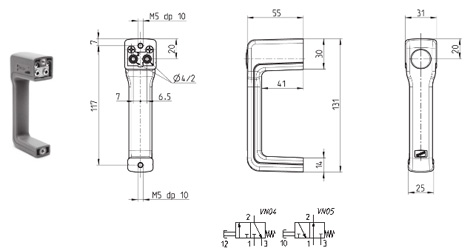

Микрораспределитель 3/2 лин./поз. Н.З. и Н.О.
|
| Модель |
Символ |
| 234-885 |
VN04 |
| 244-885 |
VN05 |
Электрический однополюсной перекидной микроконтакт
|
| Модель |
Напряжение |
Не индуктивная нагрузка Резистивная Н.З. / Н.O. |
Не индуктивная нагрузка Лампочка Н.З. / Н.O. |
Индуктивная нагрузка Н.З. / Н.O. |
Индуктивная нагрузка Двигатель Н.З. / Н.O. |
| 234-88 E |
125 VAC
250 VAC
8 VDC
14 VDC
30 VDC
125 VDC
250 VDC |
5 A
3 A
5 A
5 A
4 A
0,4 A
0,2 A |
1,5 A / 0,7 A
1 A / 0,5 A
2 A
2 A
2 A
0,05 A
0,03 A |
3 A
2 A
5 A / 4 A
4 A
3 A
0,4 A
0,2 A |
2,5 A / 1,3 A
1,5 A / 0,8 A
3 A
3 A
3 A
0,05 A
0,03 A |
| 234-88 E |
Указанные величины относятся к установившемуся токовому режиму. |
Для индуктивной нагрузки: коэфф. мощности относ. как 0,4 в режиме АС, постоянная времени макс. 7 мс в режиме DC |
Для нагрузки-лампочка пусковой ток в 10 раз больше тока в установившемся режиме. |
Для нагрузки-лампочка пусковой ток в 10 раз больше тока в установившемся режиме. |
Если переключатель используется в схеме DC и подвержен броску тока, то необх. подключение подавителя бросков через переключатель. |
|
