Сильфонные пневмоцилиндры развивают подъемную силу от 500 Н до 440 кН, диаметр сильфона от 145 мм до 530 мм. Цилиндры баллонного вида используются при необходимости высоких усилий с небольшими габаритными размерами. Сильфонные привода отлично зарекомендовали себя в самых сложных климатических условиях. Причина этого - простая конструкция: сильфон (резиновый рукав) и крышки, связанные с баллоном при помощью прочного соединения.
Рабочая температура стандартных приводов: -60°C ÷ +70°C. Допускается спец. исполнение до +90°C или +130°C. Минимальная партия специальных цилиндров - 5шт.
Основные модели сильфонных цилиндров поддерживаются на складе. При отсутствии на складе, срок поставки стандартных приводов составляет 21 - 30 дней.

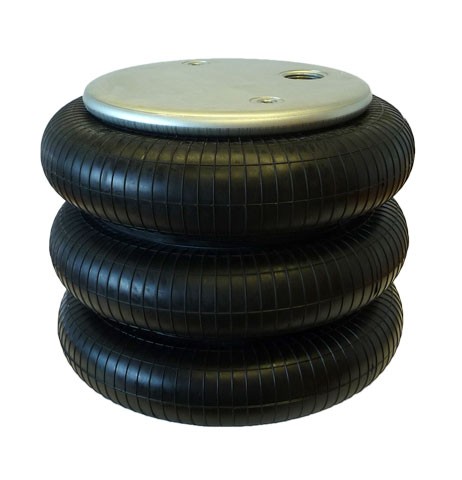

Характеристики сильфонного привода модели FT 1330-35CI
Конструкция
сильфонного типа
Действие
односторонний
Материал
алюминиевые крышки, сильфон - натуральный каучук NR
Варианты крепления
резьбовые отверстия в крышках
Диаметр
Ø 521 мм.
Ход (min-max)
120 - 470 мм
Минимальное давление Рабочее давление
0 бар не более 8 бар, давление на разрыв более 25 бар
Рабочая температура
стандартная версия: -60°C ÷ +70°C высокотемпературная версия CR: -30°C ÷ +90°C высокотемпературная версия ECO: -20°C ÷ +130°C
Среда
воздух со степенью фильтрации не менее 100 микрон, с распылением масла или без масла
Частота сокращений
сильфон не подходит для виброизоляции
Отношение силы возврата к минимальной высоте
≤ 50 Н
Общий вес, включая пластины с механическим креплением
20,9 кг
Специальные исполнения
высокотемпературное исполнение с рабочим давлением до 12 бар
Гарантия
1 год или 6 млн. циклов
Срок поставки
под заказ 21-30 дней
Разрез сильфонного привода
Температурные исполнения баллонных цилиндров
Стандартное исполнение NR - натуральный каучук
Повышенное температурное исполнение CR - хлоропреновые каучук
Высокотемпературное исполнение ECO - эпихлоргидриновый каучук
Габаритные размеры сильфонного привода FT 1330-35CI G 3/4
Крутящий момент для затяжки резьбы G3/4" - 50Hm
График зависимости усилия от высоты сильфонного привода FT 1330-35CI G 3/4
Усилие развиваемое пневмобаллоном FT 1330-35CI G 3/4
