Резьбовые соединения из нержавеющей стали. Серия FG

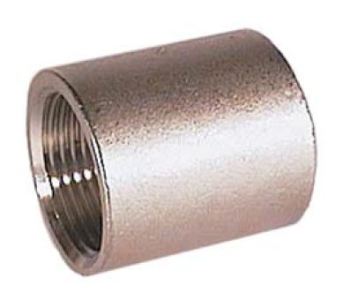

Муфта с внутренней резьбой. Модель FG13
|
Присоединение: R1/8", R1/4", R3/8", R1/2",
R3/4", R1", R1"1/4, R1"1/2, R2", R2"1/2, R3", R4" Вид резьбы:
внутренняя
|
|
|
|
Описание резьбовых соединений из нержавеющей стали |
|
Паспорт на резьбовые соединений из нержавеющей стали |
|
Сертификат на резьбовые фитинги из нержавеющей стали |
Серия резьбовых фитингов FG включает 30 моделей различных резьбовых фитингов из нержавеющей стали AISI 316.
AISI 316 — марка стали, представляющая собой марку AISI 304, улучшенную за счёт добавления молибдена. Благодаря молибдену сталь этой марки особенно устойчива к коррозии, высоким температурам и неблагоприятным условиям. Фитинги из этого материала применяются в производстве оборудования для химической, медицинской,
нефтяной промышленности, а также при производстве изделий, используемых в агрессивных средах. В номенклатуру поставок нержавеющих фитингов входят прямые, Y-образные, T-образные, и крестообразные соединения с
наружной или внутренней резьбой. Присоединение от R1/8" до R4" (в зависимости от
модели фитинга).
Высокое немецкое качество и наличие большой номенклатуры на складе - выгодно отличают фитинги серии FG, делая одним из лучших предложений на рынке резьбовых фитингов из нержавеющей стали.
|
Общие
характеристики резьбовых фитингов из нержавеющей стали |
|
|
Материал |
нержавеющая сталь AISI 316 (1.4408)
|
Присоединение |
резьба (в зависимости от модели): 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2", 2"1/2", 3", 4" |
Рабочее давление |
-0,8 бар (вакуум) ÷
10 бар
|
Рабочая среда |
сжатый воздух, химические среды совместимые с нержавеющей сталью AISI 316
|
Температура эксплуатации |
-30°C ÷ +160°C
|
Гарантия |
1 год |
Срок поставки |
см. ниже в таблице
|

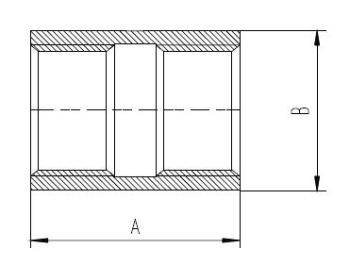

Габаритные размеры и кодировки для заказа резьбовой муфты из нержавеющей стали
|
Размер |
Rр резьба |
А |
В |
Срок поставки |
Модель |
FG1320 |
R1/8" |
16,4 |
13,7 |
в наличии |
FG1321 |
R1/4" |
23,4 |
17,2 |
в наличии |
FG1322 |
R3/8" |
25,4 |
20,7 |
в наличии |
FG1323 |
R1/2" |
33,4 |
25 |
в наличии |
FG1324 |
R3/4" |
35,3 |
31,4 |
в наличии |
FG1325 |
R1" |
42,3 |
38 |
в наличии |
FG1326 |
R1"1/4 |
47,2 |
47,5 |
в наличии |
FG1327 |
R1"1/2 |
47,2 |
53,5 |
уточняйте |
FG1328 |
R2" |
51,7 |
66 |
уточняйте |
FG1329 |
R2"1/2 |
61,2 |
81,5 |
уточняйте |
FG1330 |
R3" |
66,7 |
95 |
уточняйте |
FG1331 |
R4" |
78,6 |
121 |
уточняйте |
|
