Резьбовые соединения из нержавеющей стали. Серия FG

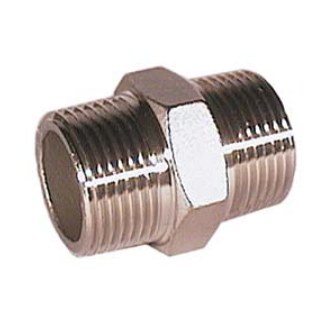

Фитинг с наружной резьбой. Модель FG11
|
|
Присоединение: R1/8", R1/4", R3/8", R1/2",
R3/4", R1", R1"1/4, R1"1/2, R2", R2"1/2", R3", R4"
Вид резьбы:
наружная / наружная
|
|
|
|
|
Описание резьбовых соединений из нержавеющей стали |
|
|
Паспорт на резьбовые соединений из нержавеющей стали |
|
|
Сертификат на резьбовые фитинги из нержавеющей стали |
|
Серия резьбовых фитингов FG включает 30 моделей различных резьбовых фитингов из нержавеющей стали AISI 316.
AISI 316 — марка стали, представляющая собой марку AISI 304, улучшенную за счёт добавления молибдена. Благодаря молибдену сталь этой марки особенно устойчива к коррозии, высоким температурам и неблагоприятным условиям. Фитинги из этого материала применяются в производстве оборудования для химической, медицинской,
нефтяной промышленности, а также при производстве изделий, используемых в агрессивных средах. В номенклатуру поставок нержавеющих фитингов входят прямые, Y-образные, T-образные, и крестообразные соединения с
наружной или внутренней резьбой. Присоединение от R1/8" до R4" (в зависимости от
модели фитинга).
Высокое немецкое качество и наличие большой номенклатуры на складе - выгодно отличают фитинги серии FG, делая одним из лучших предложений на рынке резьбовых фитингов из нержавеющей стали.
|
|
Общие
характеристики резьбовых фитингов из нержавеющей стали |
|
|
| Материал |
нержавеющая сталь AISI 316 (1.4408)
|
| Присоединение |
резьба (в зависимости от модели): 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2", 2"1/2", 3", 4" |
| Рабочее давление |
-0,8 бар (вакуум) ÷
10 бар
|
| Рабочая среда |
сжатый воздух, химические среды совместимые с нержавеющей сталью AISI 316
|
| Температура эксплуатации |
-30°C ÷ +160°C
|
| Гарантия |
1 год |
| Срок поставки |
см. ниже в таблице
|
Габаритные размеры и кодировки для заказа резьбового фитинга из нержавеющей стали
|
| Размер |
R
резьба |
A |
B |
Срок поставки |
| Модель |
| FG1120 |
| R1/8" |
28 |
13 |
в наличии |
| FG1121 |
| R1/4" |
30 |
14 |
в наличии |
| FG1122 |
| R3/8" |
35 |
17,5 |
в наличии |
| FG1123 |
| R1/2" |
38 |
22 |
в наличии |
| FG1124 |
| R3/4" |
43 |
27,5 |
в наличии |
| FG1125 |
| R1" |
48 |
34,5 |
в наличии |
| FG1126 |
| R1"1/4 |
54 |
43,5 |
в наличии |
| FG1127 |
| R1"1/2 |
56 |
49 |
в наличии |
| FG1128 |
| R2" |
64 |
61 |
в наличии |
| FG1129 |
| R2"1/2 |
72 |
77 |
уточняйте |
| FG1130 |
| R3" |
78 |
91 |
уточняйте |
| FG1131 |
| R4" |
86 |
116 |
уточняйте |
|
