Шиберные затворы. Серия GHI, INX



Шиберные затворы.
Серии GHI, INX

Шиберные затворы серий GHI, INX предназначены для перекрытия потока различных сред (жидких, абразивных, сыпучих) в трубопроводах с давлением до 10 бар.

Шиберные затворы. Состав и материалы



Посмотреть стоимость
и наличие
шиберных затворов серии GHI, INX

Просмотреть цены на пневматические клапаны серии J4, J9






 Просмотр каталога в pdf шиберных затворов, серия GHI, INX Описание шиберных затворов, серия GHI, INX


Основные характеристики

Номинальный диаметр

от Dn 50 до Dn 1000
Номинальное давление

PN до 10 бар для однонаправленных клапанов, обратное давление до Pn 5 для двунаправленных
Направление потока

однонаправленные, двунаправленные – при применении дополнительного уплотнения седла
Температура

с уплотнением Ме-Ме до +150°С
c уплотнением EPDM до +100°С
Применяемые среды

целлюлоза, канализация, угольная суспензия, сиропы, шлак
Герметичность

класс А для мягкого уплотнения, класс С для уплотнения Ме-Ме


КОДИРОВКА


GHI

0001

 001 0A1 - DA - INX

GHI МАТЕРИАЛ КОРПУСА И НОЖА
GHI: Корпус GG25 – Нож A304     GHI6: Корпус GG25 – Нож A316     INX: Корпус A316 – Нож A316
0001 МОДЕЛЬ ЗАТВОРА И ПРИВОДА
0001: СТАНДАРТНЫЙ ТИП Штурвал
00X1: СТАНДАРТНЫЙ ТИП Без штурвала
00X2: СТАНДАРТНЫЙ ТИП Под установку пневмопривода
0SC2: СТАНДАРТНЫЙ ТИП Пневмопривод односторонний НЗ
0SA2: СТАНДАРТНЫЙ ТИП Пневмопривод односторонний НО
00O2: СТАНДАРТНЫЙ ТИП Гидравлический привод
0003: СТАНДАРТНЫЙ ТИП Электрический привод
00X3: СТАНДАРТНЫЙ ТИП Под установку электропривода
0004: СТАНДАРТНЫЙ ТИП Рычаг
001 РАЗМЕР Dn
001: DN50, 002: DN65, 003: DN80, 004: DN100, 005: DN125, 006: DN150, 007: DN200, 008: DN250, 009: DN300,
010: DN350, 011: DN400, 012: DN450, 013: DN500, 014: DN600, 015: DN700, 016: DN800, 017: DN900, 018: DN1000
0A1 УПЛОТНЕНИЕ НОЖА (МАТЕРИАЛ) И ТИП
0A1: NBR Однонаправленный
0B1: NBR Двунаправленный с 1 кольцом – ограничение по обратному давлению доступно только для моноблока от DN50 до DN300.
0C1: NBR Двунаправленный с 2-я кольцами – обратное давление равно входящему
0A2: EPDM Однонаправленный
0B2: EPDM Двунаправленный с 1 кольцом – ограничение по обратному давлению доступно только для моноблока от DN50 до DN300.
0C2: EPDM Двунаправленный с 2-я кольцами – обратное давление равно входящему
0A3: VITON Однонаправленный
0B3: VITON Двунаправленный с 1 кольцом – ограничение по обратному давлению доступно только для моноблока от DN50 до DN300.
0C3: VITON Двунаправленный с 2-я кольцами – обратное давление равно входящему
0A4: PTFE Однонаправленный
0B4: PTFE Двунаправленный с 1 кольцом – ограничение по обратному давлению доступно только для моноблока от DN50 до DN300.
0C4: PTFE Двунаправленный с 2-я кольцами – обратное давление равно входящему
DA ПНЕВМОПРИВОД ДВУСТОРОННИЙ 40 серии
INX ДЕФЛЕКТОР (для абразивных сред)



СОСТАВ И МАТЕРИАЛЫ

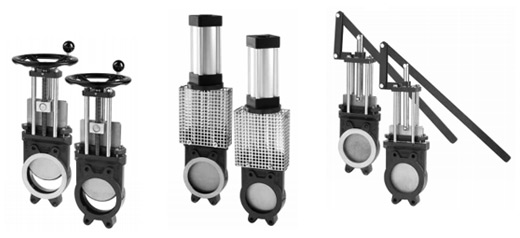

Шиберные затворы. Состав и материалы

1 Корпус GG25, GGG40, AISI 304, AISI 316, Bronze
2 Нож AISI 304, AISI 316, Durostat 400, SAF 2205
3 Верхняя крышка Чугун, Сast iron, Aluminium, Stainless Steel
4 Шток AISI 304
5 Гайка Brass
6 Супорт Алюминий
7 Уплотнение ножа Тефлон, graphited or cotton braid
8 Уплотнение седла NBR, EPDM, FPM, PTFE
9 Шпильки Iron galvanized, Stainless Steel
10 Кронштейн Iron painted, Iron galvanized, Stainless Steel
11 Штурвал Iron painted handwheel

Уплотнение в окружающую среду: 100%
Уплотнение потока: 100% класс А
Стандарт фланцевого присоединения: UNI EN 1092-1 PN 10 (EX UNI2277-PN10)

РАЗМЕРЫ РУЧНЫХ ШИБЕРНЫХ ЗАТВОРОВ


DN Размеры, мм Вес Давление, max Размер шиберных затворов
inch mm Y N N1 K D H KG Bar
2" 50 125 4xM16 - 45 165 370 8 10
2" 1/2 65 145 4xM16 - 45 185 405 9 10
3" 80 160 4xM16 - 45 200 435 10 10
4" 100 180 4xM16 4xØ16 50 220 445 11 10
5" 125 210 4xM16 4xØ16 50 250 480 13 10
6" 150 240 4xM20 4xØ20 55 285 535 17 10
8" 200 295 4xM20 4xØ20 60 340 660 26 8
10" 250 350 6xM20 6xØ20 60 395 765 40 6
12" 300 400 6xM20 6xØ20 60 445 880 54 5
14" 350 460 10xM20 6xØ20 70 505 970 82 4
16" 400 515 10xM24 6xØ24 90 565 1085 110 3
18" 450 565 14xM24 6xØ24 110 615 1180 150 2.5
20" 500 620 14xM24 6xØ24 110 670 1300 200 2
24" 600 725 14xM27 6xØ27 110 780 1500 270 1.5
28" 700 840 16xM27 8xØ27 110 895 1700 350 1
32" 800 950 16xM30 8xØ30 110 1015 1900 440 1
36" 900 1050 20xM30 8XØ30 130 1115 2500 700 1
40" 1000 1160 20XM30 8XØ30 130 1230 2700 820 1

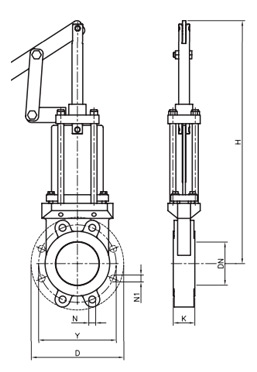

РАЗМЕРЫ ШИБЕРНЫХ ЗАТВОРОВ С РЫЧАГОМ

DN Размеры, мм Вес Давление, max Размер шиберных затворов с рычагом
inch mm Y N N1 K D H KG Bar
2" 50 125 4xM16 - 45 165 260 9 10
2" 1/2 65 145 4xM16 - 45 185 300 10 10
3" 80 160 4xM16 - 45 200 325 11 10
4" 100 180 4xM16 4xØ16 50 220 340 12 10
5" 125 210 4xM16 4xØ16 50 250 375 15 10
6" 150 240 4xM20 4xØ20 55 285 430 21 10
8" 200 295 4xM20 4xØ20 60 340 550 31 8
10" 250 350 6xM20 6xØ20 60 395 645 47 6

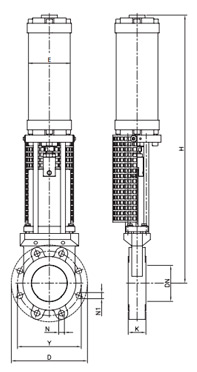

РАЗМЕРЫ ШИБЕРНЫХ ЗАТВОРОВ С ПНЕВМОПРИВОДОМ


DN Размеры, мм Вес Давление, max Размер шиберных затворов с пневмоприводом
inch mm Y N N1 K D H E KG Bar
2" 50 125 4xM16 - 45 165 445 80 12 10
2" 1/2 65 145 4xM16 - 45 185 485 80 13 10
3" 80 160 4xM16 - 45 200 510 80 14 10
4" 100 180 4xM16 4xØ16 50 220 525 80 15 10
5" 125 210 4xM16 4xØ16 50 250 625 100 20 10
6" 150 240 4xM20 4xØ20 55 285 680 100 26 10
8" 200 295 4xM20 4xØ20 60 340 860 125 37 8
10" 250 350 6xM20 6xØ20 60 395 1240 160 60 6
12" 300 400 6xM20 6xØ20 60 445 1410 160 73 5
14" 350 460 10xM20 6xØ20 70 505 1555 200 120 4
16" 400 515 10xM24 6xØ24 90 565 1710 200 150 3
18" 450 565 14xM24 6xØ24 110 615 1855 200 200 2.5
20" 500 620 14xM24 6xØ24 110 670 - 250 280 2
24" 600 725 14xM27 6xØ27 110 780 - 320 360 1.5
28" 700 840 16xM27 8xØ27 110 895 - 400 450 1
32" 800 950 16xM30 8xØ30 110 1015 - 400 530 1

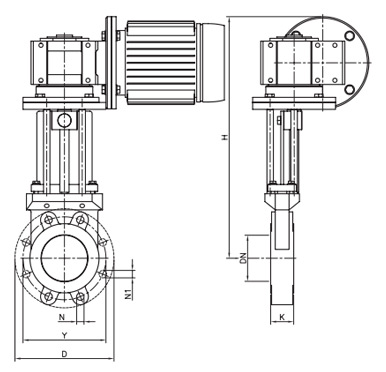

РАЗМЕРЫ ШИБЕРНЫХ ЗАТВОРОВ С ЭЛЕКТРОПРИВОДОМ


DN Размеры, мм Вес Давление, max Размер шиберных затворов c электроприводом
inch mm Y N N1 K D H KG Bar
2" 50 125 4xM16 - 45 165 430 26 10
2" 1/2 65 145 4xM16 - 45 185 470 27 10
3" 80 160 4xM16 - 45 200 495 28 10
4" 100 180 4xM16 4xØ16 50 220 510 29 10
5" 125 210 4xM16 4xØ16 50 250 545 33 10
6" 150 240 4xM20 4xØ20 55 285 600 36 10
8" 200 295 4xM20 4xØ20 60 340 720 42 8
10" 250 350 6xM20 6xØ20 60 395 860 70 6
12" 300 400 6xM20 6xØ20 60 445 980 78 5
14" 350 460 10xM20 6xØ20 70 505 1060 91 4
16" 400 515 10xM24 6xØ24 90 565 1165 140 3
18" 450 565 14xM24 6xØ24 110
