Угловой фитинг. Модель X6522Фитинг. Модель X6432
Увеличить
|
Фитинг. Модель X6430
|
|
|

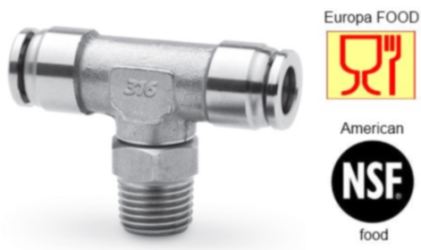

Быстроразъемные соединения с из нержавеющей стали AISI 316L. Серия X6000
Фитинги модель X6430
|
|
Фитинг без уплотнения резьбы
Присоединение: R1/8", R1/4", R3/8", R1/2"
Диаметр трубки: 4, 6, 8, 10, 12 мм.
|
|
|
|
|
Описание фитингов из нержавеющей стали серии X6000
|
|
|
Паспорт на соединения из нержавеющей стали серии X6000
|
|
|
Таблица совместимости уплотнений фитинга с различными средами
|
|
|
Таблица совместимости пневматических трубок с различными средами
|
|
|
Сертификат на быстроразъемные фитинги серии X6000
|
|
Быстроразъемные пневматические соединения из нержавеющей стали AISI 316 применяются для пищевой, химической, фармацевтической промышленности. Фитинги из нержавеющей стали позволяют выполнять соединения даже в агрессивных средах. Зажимная конусная втулка обеспечивает отличный зажим между фитингом и трубкой.
Поскольку для соединения фитинга и трубки не требуется никакой специальный инструмент, существенно сокращается время монтажа и обслуживания оборудования. Высокотехнологичная конструкция каждого элемента позволяет утверждать, что фитинги устойчивы к износу, коррозии, агрессивным средам, моющим компонентам, механическим воздействиям. Тщательный подбор уплотнений фитингов из нержавеющей стали серии X6000 дает возможность выдерживать давление до 18 бар и температуру до +100С.
Фитинги из нержавеющей стали серии X6000 получили Европейский сертификат на возможность применения с пищевыми продуктами. Также был получен американский сертификат NSF/ANSI 51. Данный стандарт подтверждает возможность соприкосновения материалов и компонентов фитинга с пищевой средой.
|
| Общие характеристики быстроразъемных фитингов из нержавеющей стали AISI 316 серии X6000 |
| |
|
| Материал |
(конструкция фитинга - см. изображение ниже)
1. Корпус: нержавеющая сталь AISI 316L
2. Уплотнение захвата: фторкаучук (FKM) для пищевой промышленности
3. Опорное кольцо: нержавеющая сталь AISI 316L
4. Зажимной захват: нержавеющая сталь AISI 301
5. Стопорная втулка нержавеющая сталь AISI 316L
6. Цанга: нержавеющая сталь AISI 316L
|
| Присоединение |
резьба: G1/8", G1/4", G3/8", G1/2" |
| Рабочее давление |
-0,5 бар (вакуум) ÷ 18 бар
|
| Материал трубок для присоединения |
фторопластовая (PTFE), полиамид (рилсан), полиэстер, полиуретан, полиэтилен |
| Наружный диаметр трубок |
4, 6, 8, 10, 12 мм.
|
| Рабочая среда |
сжатый воздух, питьевая вода, агрессивные химические среды совместимые с нержавеющей сталью
при использовании сред, убедитесь в таблице совместимости, что используемая Вами среда совместима с уплотнением фитинга - материалом FKM
|
| Температура эксплуатации |
-15°C ÷ +100°C
|
| Гарантия |
1 год |
| Срок поставки |
в наличии
|
Конструкция и пример монтажа пневматической трубки в фитинг
|
Габаритные размеры и кодировки для заказа фитингов из нержавеющей стали AISI 316 модели X6430
|
| Размер |
A
наруж. диаметр трубки |
C |
D
резьба |
E |
F |
H |
L |
SW |
SW1 |
Вес (г) |
| Модель |
| X6430 4-1/8 |
| 4 |
4 |
R1/8" |
15,3 |
11 |
8 |
33,4 |
12 |
12 |
33 |
| Х6430 4-1/4 |
| 4 |
4 |
R1/4" |
16,8 |
11 |
10 |
33,4 |
12 |
14 |
41 |
| X6430 6-1/8 |
| 6 |
8,8 |
R1/8" |
15,3 |
11,9 |
8 |
44,2 |
12 |
12 |
33 |
| X6430 6-1/4 |
| 6 |
7,8 |
R1/4" |
19,8 |
11,9 |
10 |
38,8 |
14 |
15 |
45 |
| X6430 8-1/8 |
| 8 |
9,4 |
R1/8" |
18,3 |
15 |
8 |
50,4 |
14 |
12 |
46 |
| X6430 8-1/4 |
| 8 |
9,4 |
R1/4" |
19,8 |
15 |
10 |
50,4 |
14 |
15 |
54 |
| X6430 10-1/4 |
| 10 |
10,6 |
R1/4" |
20,6 |
17,4 |
10 |
55 |
17 |
15 |
77 |
| X6430 10-3/8 |
| 10 |
10,6 |
R3/8" |
20,4 |
17,4 |
11 |
55 |
17 |
19 |
84 |
| X6430 12-1/4 |
| 12 |
14 |
R1/4" |
23,6 |
20 |
10 |
65,6 |
18 |
15 |
79 |
| X6430 12-3/8 |
| 12 |
14 |
R3/8" |
24,6 |
20 |
11 |
65,6 |
18 |
19 |
87 |
| X6430 12-1/2 |
| 12 |
15,6 |
R1/2" |
28,1 |
20 |
13 |
68,8 |
19 |
22 |
100 |
|
Обычно отгружается в течение:
|
|
|
|
|
