Электропривод запорной арматуры. Модель HQ-004

Привод электрический поворотный HKC (Корея) Модель HQ-004
Электропривод для запорной арматуры стандарта ISO 5211 Степень защищенности: IP67 Угол поворота: регулируемый 0° - 320°
	- Крутящий момент 40 H*m - Присоединение фланца F03, F04, F05 по ISO 5211 - Компактный и легкий - Низкая стоимость - Встроенный ручной дублер - Напряжение питания 24VDC / 220VAC в одной модели - Отличное качество

											Описание электрического привода модели HQ-004
											Паспорт на электрический привод модели HQ-004
											Сертификат на привод электрический поворотный OMAL модель HQ-004

Привод HQ-004 разработан и предназначен для управления запорной арматурой небольших габаритов, таких, как шаровые краны и дисковые затворы.

Электропривод HQ-004 отличает компактный, легкий дизайн, благодаря корпусу из алюминиевого сплава высокого сорта. Отличная коррозионная стойкость достигается анодированием внутренних и внешних поверхностей, а также полимерному порошковому покрытию с внешней стороны корпуса. Класс защиты от внешних воздействий IP67 достигается, благодаря высококачественным уплотнениям.

Привод снабжен двигателем постоянного с высоким крутящим моментом и низким потреблением тока, а также несколькими наиболее востребованных опциями мониторинга и управления. Ручной дублер и подогрев входят в базовую комплектацию электропривода запорной арматуры.

Электроприводы HKC серии HQ не нуждаются в дополнительной смазки и практически не требуют обслуживания в течении всего срока эксплуатации.

При подборе убедитесь, что крутящий момент, развиваемый приводом, достаточен для работы запорной арматуры. Запас должен составлять не менее 25% от требуемого момента запорной арматуры.

Общие характеристики электрического привода модели HQ-004

Номинальный рабочий угол	0º - 90º, регулируется в пределах до 320º
Рабочее напряжение	универсальная модель 24V DC (постоянного тока) 85 - 265V AC (переменного тока)
Степень защищенности электропривода	IP67
Усилие, крутящий момент	40 H*m
Время поворота на 90º	стандартная версия: не более 12 сек. под заказ быстроходная версия -HSA - 6,5 сек.
Температура эксплуатации	стандартная версия: -20°C ÷ +80°C низкотемпературное исполнение: -40°C ÷ +80°C
Рабочий цикл (включение - выключение)	S2 - 70% 70 % времени работает, 30 % времени остывает
Концевые датчики положения	2 датчика, настраиваемые разомкнутые/замкнутые, однополюсные двухпозиционные выключатели, 250V AC, 5 А

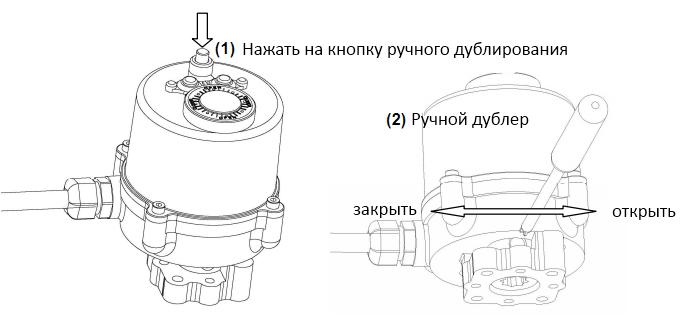

Ручной дублер	присутствует во всех версиях
Нагреватель	мощность 1 Вт
Кабельное соединение	провод в защитной оплетке длиной 1,2 м.
Гарантия	1 год
Срок поставки	в наличии

Дополнительные опции для электрического поворотного привода модели HQ-004

Кодировка для заказа	Описание
HQ-004-HSA	быстроходное исполнение (6,5 сек.)
HQ-004-PIU	потенциометр (0-1 кОм)
HQ-004-PСU	позиционер - входной / выходной сигнал 0~10 V DC, 4~20 мА
HQ-004-CPT	аналоговый датчик положения привода (выходной сигнал 4~20 мА)

Характеристики электропривода запорной арматуры HQ-004

Модель	Крутящий момент	Рабочее время 220VAC, 50 Hz угол 90°	Присоединение ISO 5211	Соединение под вал	Номинальный ток при 220V AC	Рабочий цикл IEC 34-1	Вес, кг
HQ-004	40 Нм	12 сек	F03 / F04 / F05	квадрат 11мм.	0,06 А	S4, 70%	1,2
