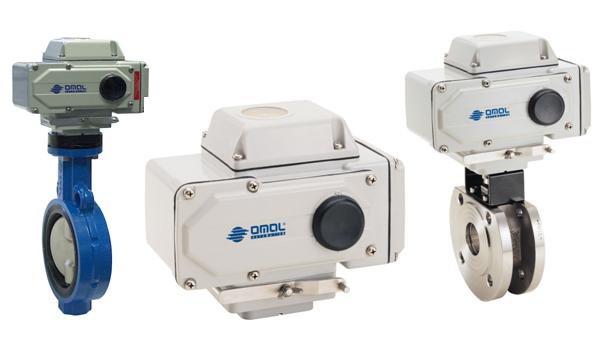

Привод электрический поворотный OMAL
Серия AE
|
|
Электропривод для запорной арматуры стандарта ISO 5211: F03 ÷ F14
Степень защищенности: IP65
Угол поворота: регулируемый 0° - 100°
|
|
- Девять моделей с крутящим моментом от 10 до 1960 H*m
- Присоединение фланца по ISO 5211
- Широкий диапазон регулировки угла поворота
- Высокий уровень надежности
|
|
|
|
|
|
|
|
|
|
|
|
|
Описание привода электрического поворотного OMAL
Серии AE |
| |
|
|
 |
Сертификат на привод электрический поворотный OMAL
серии AE |
|
|
|
Электроприводы OMAL были специально разработаны, изготовлены и испытаны для применения с промышленной запорной арматурой: дисковых затворов, шаровых кранов, различных запорных клапанов.
В большинстве привода серии AE используются в двух случаях:
1) если требуется не просто открытие или закрытие, а присутствуют дополнительные условия.
К примеру: требуется сигнал обратно связи 4-20мА, или необходимо плавное закрытие привода в течении одной-двух минут и т.д.
2) если требуемое усилие больше, чем развивают электропривода серии EA.
Электрические привода серии AE - это, в первую очередь, надежность. Данные привода устанавливаются на важных участках, где выход из строя привода может привести в серьезным последствиям.
Поворотный электропривод серии AE приводится в движении от электромотора. Установленное положение привода может сохраняться, даже при выключенном питании электропривода. В приводе предусмотрено регулирование углов электропривода (рабочие углы 0° - 90°).
Электроприводы OMAL серии AE не требуют дополнительной смазки и практически не требуют обслуживания в течении всего срока эксплуатации.
При подборе убедитесь, что крутящий момент, развиваемый приводом, достаточен для работы запорной арматуры. Запас должен составлять не менее 25% от требуемого момента запорной арматуры.
Эти электроприводы не были разработаны и не производятся в соответствии с Директивой ATEX 94-9/EC. Поэтому они не могут установлены в взрывоопасной среде и применяться там, где потенциально может образоваться взрывоопасная атмосфера.
|
Общие характеристики привода электрического поворотного Серии AE
|
| Номинальный рабочий угол |
0º - 90º, максимальный угол 100º
|
| Функции привода |
открыть-закрыть, отключение внешним сигналом или концевыми выключателями
|
| Присоединение к запорной арматуре |
F03 - F14 по ISO 5211
|
| Усилие, крутящий момент |
9 размеров: 10, 39, 98, 196, 390, 590, 980, 1470, 1960 H*m
|
| Непрерывность работы |
50%
|
| Температура |
рабочая: -25°C ÷ +55°C, для использования при температуре не ниже 0° необходимо использовать антиконденсатное устройство
хранения: -40°C ÷ +80°C
|
| Защита от перегрева |
встроенная, двигатель с изоляцией класса E
|
| Громкость при работе |
не более 73 дБ
|
| Сопротивление изоляции |
100 МОм/500 VDC
|
| Группа ATEX |
не сертифицирован по ATEX
|
| Рабочее напряжение |
230V AC (±10%) 50/60 ГЦ, однофазный
|
| Ручной дублер |
опция, доступна только для моделей AE 100, AE 200
|
| Напряжение пробоя изоляции |
1500VAC/1 мин
|
| Визуальный индикатор положения |
присутствует во всех версиях
|
| Степень защищенности электропривода |
IP65
|
| Гарантия |
1 год
|
| Срок поставки |
под заказ, 4 недели
|
Дополнительные опции электрических приводов Серии AE
|
| |
AE 10 |
AE 40 - AE 200 |
AE 100 - AE 2000 (VAC) |
| Напряжение |
115V AC |
24V AC, 115V AC |
24V DC, 115V AC |
| Дополнительные конечные выключатели |
встроенные |
в AE 40- встроенный,
для остальных моделей под заказ |
доступны под заказ |
| Ограничитель крутящего момента |
доступен под заказ |
доступен под заказ |
доступен под заказ |
| Потенциометр |
135/500/1000 Ом |
135/500/1000 Ом |
135/500/1000 Ом |
| Датчик обратной связи |
недоступен |
недоступен |
R/I 4-20 мА DC |
| Блок регулировки скорости |
недоступен |
недоступен |
30-240 сек |
Антиконденсатное устройство
устройство для предотвращения конденсации влаги |
доступен под заказ |
доступен под заказ |
доступен под заказ |
| Отключаемый маховик для ручного управления |
недоступен |
только для AE100, AE200 |
недоступен |
Характеристики электрического привода OMAL Серии AE
|
| |
|
| Модель |
AE 10 |
AE 40 |
AE 100 |
AE 200 |
AE 400 |
AE 600 |
AE 1000 |
AE 1500 |
AE 2000 |
| Крутящий момент, Н*м |
10 |
39 |
98* |
196 |
390 |
590 |
980 |
1470 |
1960 |
| Время цикла (50Hz) |
4 |
15 |
30 |
30 |
30 |
30 |
30 |
45 |
60 |
| Время цикла (60Hz) |
3,3 |
12,5 |
25 |
25 |
25 |
25 |
25 |
38 |
50 |
| Время цикла 24 VDC |
- |
9,5 |
16 |
30 |
- |
- |
- |
- |
- |
| Потребление 230VAC 50-60Hz |
0,4/0,5 |
0,4/0,5 |
0,35/0,4 |
0,55/0,6 |
0,9/1 |
1/1,1 |
1,5/1,6 |
1,8/1,9 |
1,9/2 |
| Потребление 115VAC 50/60Hz |
0,8/0,9 |
0,8/0,9 |
0,6/0,7 |
1,1/1,2 |
1,9/2 |
1,9/2 |
2,9/3 |
3,4/3,5 |
3,4/3,5 |
| Потребление 24VAC 50-60Hz |
1,2/1,3 |
1,2/1,3 |
1,7/1,8 |
2,3/2,4 |
- |
- |
- |
- |
- |
| Потребление 24VDC |
- |
2 |
2,5 |
2 |
- |
- |
- |
- |
- |
| *При напряжении 24VDC крутящий момент - 68 Н*м |
Габаритные размеры электрического привода Серии AE
|
|
| Модель |
AE 10 |
AE 40 |
AE 100 |
AE 200 |
AE 400 |
AE 600 |
AE 1000 |
AE 1500 |
AE 2000 |
| A (мм) |
158,5 |
158,5 |
207,5 |
256,5 |
256,5 |
381 |
381 |
381 |
381 |
| В (мм) |
114,5 |
114,5 |
122,5 |
156,5 |
156,5 |
242 |
242 |
253,5 |
253,5 |
| С (мм) |
119,5 |
119,5 |
163,5 |
185 |
185 |
234 |
234 |
234 |
234 |
| D (мм) |
76 |
76 |
110 |
133,5 |
133,5 |
199,5 |
199,5 |
199,5 |
199,5 |
| Е (мм) |
51 |
51 |
54,5 |
62,5 |
62,5 |
105 |
105 |
105 |
105 |
| ØF (мм) |
- |
- |
28 |
36 |
36 |
56 |
56 |
56 |
56 |
| G (мм) |
- |
- |
6 |
8 |
8 |
10 |
10 |
10 |
10 |
| H (мм) |
- |
- |
16,5 |
21,3 |
21,3 |
31,3 |
31,3 |
31,3 |
31,3 |
| I (мм) |
1 |
1 |
11,5 |
12 |
12 |
8 |
8 |
8 |
8 |
| K (мм) |
16 |
16 |
29 |
34 |
34 |
54 |
54 |
54 |
54 |
| L (мм) |
12 |
12 |
40,5 |
46 |
46 |
62 |
62 |
62 |
62 |
| M (мм) |
26 |
26 |
35 |
40 |
40 |
65 |
65 |
65 |
65 |
| P (мм) |
50 F05* |
50 F05* |
70 F07 |
102 F10 |
102 F10 |
125 F12** |
125 F12** |
140 F14 |
140 F14** |
| Q (мм) |
36 F03* |
36 F03* |
50 F05 |
70 F07 |
70 F07 |
102 F10** |
102 F10** |
- |
- |
| ØR (мм) |
M6x12* |
M6x12* |
M8x12 |
M10x16 |
M10x16 |
M12x20 |
M12x20 |
M16x25 |
M16x25 |
| S (мм) |
M5x10* |
M5x10* |
M6x10 |
M8x8 |
M8x8 |
M10x20 |
M10x20 |
- |
- |
| T (мм) |
80 |
80 |
98 |
135 |
135 |
160 |
160 |
160 |
160 |
| U (мм) |
72 |
72 |
86 |
106 |
106 |
140 |
140 |
140 |
140 |
| V (мм) |
26 |
26 |
26 |
26 |
26 |
- |
- |
- |
- |
| Вес (кг) |
2,7 |
2,7 |
4,5 |
8,5 |
9 |
20,5 |
21,5 |
22,5 |
22,5 |
* - по запросу доступно присоединение F04 - 42мм, резьба M5x10
** - по запросу доступно присоединение F14 - 100мм, резьба M16x25
Электрические схемы подключения приводов серии AE
|
|
