Быстроразъёмные соединения с самозапиранием. Серия 5000
Куплунги модели 5450, 5480
|
|
Функция: "папа" соединение пластиковой трубки накидной гайкой
Диаметр трубки: 6, 8, 10 мм
|
|
|
|
|
Описание быстроразъёмных соединений с самозапиранием серии 5000
|
|
|
Паспорт на соединения с самозапиранием серии 5000
|
|
|
Таблица совместимости уплотнений фитинга с различными средами
|
|
|
Таблица совместимости пневматических трубок с различными средами
|
|
|
Сертификат на соединения с самозапиранием серии 5000
|
|
Самозапирающиеся быстроразъёмные соединения - куплунги - применяются для подключения и отключения переносного пневматического инструмента и другого оборудования к магистрали сжатого воздуха, без отключения давления. Данная конструкция экономит значительное количество времени.
Куплунги состоят из замка с обратным клапаном и фиксатором - "мамы", а также ключа - "папы" . Сжатый воздух подается со стороны замка ("мамы"), который закрывает магистраль при отсутствии ключа ("папы") и открывает подачи воздуха при установленном ключе ("папы"). Ключ (фитинг "папа") легко фиксируется в замке (фитинге "мама") и вынимается из него под давлением при нажатии на муфту.
|
| Общие характеристики быстроразъёмных соединений с самозапиранием серии 5000 |
| |
|
| Группа |
автоматические клапаны с самозапиранием
|
| Условный проход (ДУ) |
5, 7 мм.
|
| Материал |
корпус: латунь OT58 покрытая никелем
соединениях с цифрой “8” в коде - корпус: закаленная оцинкованная сталь
уплотнение клапана: NBR
запирающий шар: нержавеющая сталь
уплотнение резьбы: отсутствует
|
| Присоединение |
резьба: G1/8", G1/4", G3/8", G1/2"
G - трубная цилиндрическая резьба ISO 228 (BSP)
|
| Рабочее давление |
-0,99 бар (вакуум) ÷ 12 бар
|
| Рабочая среда |
сжатый воздух, химические среды совместимые с латунью и уплотнением NBR
|
| Температура эксплуатации |
-20°C ÷ +80°C
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|

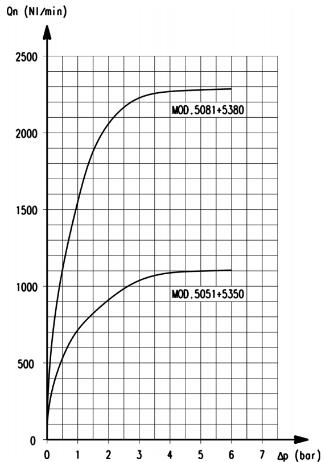

График расхода быстроразъёмных куплунгов с самозапиранием серии 5000
|
График предназначен для выбора нужной модели в соответствии с рабочем давлением и требуемым расходом. Измерения были проведены на моделях, обозначенных на графике.
Разрез быстроразъёмных соединений с самозапиранием серии 5000
|
Габаритные размеры и кодировки для заказа быстроразъёмных фитингов моделей 5450, 5480
|
| Размер |
Трубка |
Ø |
C1 |
I |
L |
SW |
SW1 |
Вес (г) |
| Модель |
| 5450 6/4 |
6/4 |
5 |
3 |
15 |
35 |
12 |
12 |
17 |
| 5450 8/6 |
8/6 |
5 |
5 |
15 |
35 |
13 |
14 |
22 |
| 5480 8/6 |
8/6 |
7 |
5 |
15 |
39,5 |
14 |
14 |
25 |
| 5480 10/8 |
10/8 |
7 |
6,5 |
16,5 |
41,5 |
17 |
16 |
33 |
|
