Бюджетные затворы дисковые межфланцевые. Серия HSBW-G




Затвор дисковый поворотный межфланцевый
Серия HSBW-G

Бюджетное решение только на воду или сжатый воздух
Присоединение: межфланцевое ДУ 50 ÷ 300 мм.

Рабочее давление: до 10 бар

Затвор дисковый поворотный межфланцевый серии HSBW-G с рукояткой, с пневмоприводом, с электроприводом


- Дисковый затвор из ПВХ

- Рабочая температура 0°C ÷ +60°C

- Герметичность затвора класса A

- Управление ручное, пневматическое, электрическое

Принцип работы дискового затвора с пневмоприводом двустороннего действия

Принцип работы
дискового затвора
с пневмоприводом
Новинка







Самое бюджетное решение по дисковым затворам. Настоятельно рекомендуем использование данной серии только на воде, сжатом воздухе или нейтральных газах.

Серия дисковых затворов HSBW-G соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Более подробно о утечках в запорной арматуре можно почитать в приложенной статье.

Необходимо знать, что более 90% всех неисправностей поворотных затворов связано с неправильной установкой! Перед установкой внимательно ознакомьтесь в паспорте продукции с инструкцией по установке.

На затворах всех размеров присутствует монтажная площадка, выполненная по стандарту ISO 5211, для соединения с пневматическим или электрическим приводом. Дископоворотный механизм возможно заказать отдельно или в исполнении с ручкой.

Общие характеристики бюджетных дисковых затворов серии HSBW-G

Привод

без привода, рукоятка, пневмопривод, электропривод

Рабочее давление

DN50 ÷ DN300: 10 бар

Герметичность

класс A по EN 12266 - полное отсутствие утечек

Рабочая температура

0°C ÷ +60°C - стандартное

Уплотнения

EPDM - стандартное
FKM (VITON) - под заказ

Корпус

UPVC - поливинилхлорид - стандартное
CPVC - хлорированный поливинилхлорид - под заказ

Срок поставки

под заказ 4-6 недель



Кодировки для заказа дисковых затворов серии HSBW-G
Материал уплотнения EPDM
Размер без привода с рукояткой пневмопривод двухстороннего действия пневмопривод одностороннего действия с электроприводом
DN 50 HSBW-G-U050E-V HSBW-G-U050E-L HSBW-G-U050E-D HSBW-G-U050E-S HSBW-G-U050E-E
DN 65 HSBW-G-U065E-V HSBW-G-U065E-L HSBW-G-U065E-D HSBW-G-U065E-S HSBW-G-U065E-E
DN 80 HSBW-G-U080E-V HSBW-G-U080E-L HSBW-G-U080E-D HSBW-G-U080E-S HSBW-G-U080E-E
DN 100 HSBW-G-U100E-V HSBW-G-U100E-L HSBW-G-U100E-D HSBW-G-U100E-S HSBW-G-U100E-E
DN 125 HSBW-G-U125E-V HSBW-G-U125E-L HSBW-G-U125E-D HSBW-G-U125E-S HSBW-G-U125E-E
DN 150 HSBW-G-U150E-V HSBW-G-U150E-L HSBW-G-U150E-D HSBW-G-U150E-S HSBW-G-U150E-E
DN 200 HSBW-G-U200E-V HSBW-G-U200E-L HSBW-G-U200E-D HSBW-G-U200E-S HSBW-G-U200E-E
DN 250 HSBW-G-U250E-V HSBW-G-U250E-L HSBW-G-U250E-D HSBW-G-U250E-S HSBW-G-U250E-E
DN 300 HSBW-G-U300E-V HSBW-G-U300E-L HSBW-G-U300E-D HSBW-G-U300E-S HSBW-G-U300E-E

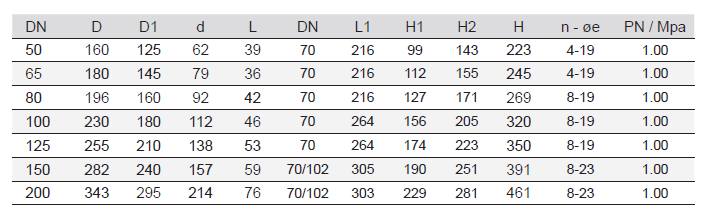

Габаритные размеры дисковых затворов HSBW-G с ручкой, DN50-DN200


Габаритные размеры дисковых затворов HSBW-G с ручкой
Габаритные размеры дисковых затворов HSBW-G с ручкой



Габаритные размеры дисковых затворов HSBW-G с редуктором, DN250-DN300


Габаритные размеры дисковых затворов HSBW-G с редуктором
Габаритные размеры дисковых затворов HSBW-G с редуктором
