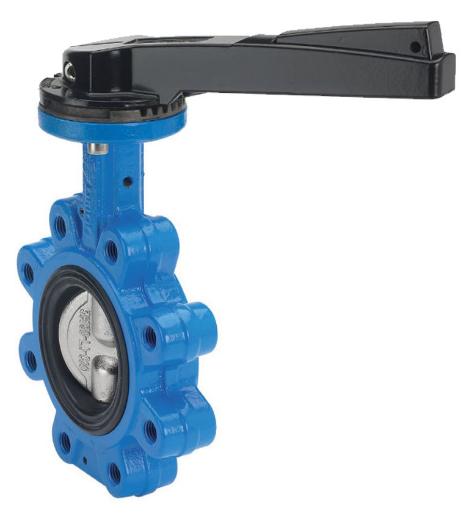

Затвор дисковый поворотный фланцевый OMAL предназначается для установки на трубопроводы практически любого типа.
Дисковые затворы серий 385, 386, 387 представляют из себя надежное и экономичное решение для условий общепромышленного применения. Фланцевые шиберные затворы применяются для перекрытия транспортировки различных сред в двух направлениях.
Дископоворотные механизмы комплектуются поворотной рукояткой с фиксацией в 10 положениях. Положение ручки фиксируется механизмом из двух пазов. С двух сторон на креплении рукоятки нанесены стрелки с надписями close - закрытие (вращение по часовой стрелке), open - открытие (вращение против часовой стрелке).
В отличии от большинства аналогов представленных на российском рынке, корпус дископоворотных механизмов OMAL изготавливается из более прочного чугуна GGG50. Чугун GGG50 имеет более высокую устойчивость к изгибу и механическим нагрузкам по сравнению с чугуном GG25. Применение высокопрочного чугуна гарантирует безопасность вашего производства при возникновении критических и аварийных ситуаций. Для более высокой стойкости к внешним неблагоприятным воздействиям, корпус снаружи покрывается синей эпоксидной краской.
Диск может быть изготовлен из чугуна, нержавеющей стали AISI 316 (российским аналогом является сталь 02Х17Н14М2 - исполнение на агрессивные среды), а также из сплава бронзы и алюминия.
Для различных сред применяются разные виды уплотнений: EPDM, FKM, NBR, PTFE, HNBR. Более подробная информация для подбора диска и уплотнений указана ниже.
Дископоворотные механизмы OMAL сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Серии 385, 386, 387 соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,90 бар (90% вакуума). Более подробно о утечках в запорной арматуре можно почесть в приложенной статье.
В странах ЕС на данный момент не существует единых директив о газовой арматуры, трубопроводов. Сертификат DIN-DVGW является надежным доказательством того, что данный продукт спроектирован и произведен по самым высоким требованиям и эти правила соблюдаются.
В сертификате DIN-DVGW специально подробно изложены требования для продукции, касающиеся применения на воде и газах.
DIN-DVGW сертификационный знак преимущества:
- Знак сертификации отличает продукт от дешевых марок, и служит мощным аргументом продаж для клиентов, которым в первую очередь важна надежность.
- Знак сертификации снимает все вопросы у европейский газовых монтажных компаний.
- Для любого клиента, знак является подтверждением критических требований в отношении безопасности, гигиены и функциональности.
Необходимо знать, что более 90% всех неисправностей поворотных затворов связано с неправильной установкой! Перед установкой внимательно ознакомьтесь в паспорте продукции с инструкцией по установке.
На затворах всех размеров присутствует монтажная площадка, выполненная по стандарту ISO 5211, для соединения с пневматическим или электрическим приводом. Дископоворотный механизм возможно заказать в исполнении с ручкой.
Для дисковых затворов OMAL Серий 385, 386, 387 отдельно возможно заказать уплотнение диска.
|
