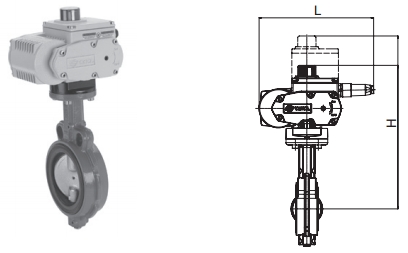

Затвор дисковый поворотный межфланцевый с электроприводом
Серии 375, 376, 377

Присоединение: межфланцевое ДУ 40 ÷ 600 мм.
Рабочее давление: 10, 16 бар

Принцип работы
дискового затвора OMAL
с пневмоприводом двустороннего действия

Демонстрация ограничения
поворота диска
дискового затвора
с пневмоприводом
двустороннего действия

Демонстрация работы
дискового затвора
с пневмоприводом
и датчиком положения
с возвратной пружиной

Затвор дисковый поворотный межфланцевый OMAL предназначается для установки на трубопроводы практически любого типа.
Дисковые затворы серий 375, 376, 377 представляют из себя надежное и экономичное решение для условий общепромышленного применения. Межфланцевые шиберные затворы применяются для перекрытия транспортировки различных сред в двух направлениях.

Дископоворотные механизмы комплектуются электрическими приводами серии следующих серий:
- для дисковых затворов ДУ 40-200 мм. применяется линейка электроприводов серии EA, состоящая из 4 моделей (35-240 Hm). На электропривод дополнительно может устанавливаться модуль позиционирования 4-20 мА.
- для дисковых затворов ДУ 250-600мм. используются две серии электроприводов. Серия AE - для открытия/закрытия, серия AM - для позиционирования дискового затвора с управлением 4-20 мА.

В отличии от большинства аналогов представленных на российском рынке, корпус дископоворотных механизмов OMAL изготавливается из более прочного материала GGG50.
Чугун GGG50 имеет более высокую устойчивость к изгибу и механическим нагрузкам по сравнению с чугуном GG25. Применением высокопрочной стали гарантирует безопасность вашего производства при возникновении критических и аварийных ситуаций. Для более высокой стойкости к внешним неблагоприятным воздействиям, корпус снаружи покрывается синей эпоксидной краской.

Диск может быть изготовлен из чугуна, нержавеющей стали AISI 316 (российским аналогом является сталь 02Х17Н14М2 - исполнение на агрессивные среды), а также из сплава бронзы и алюминия.
Для различных сред применяются разные виды уплотнений: EPDM, FKM, NBR, PTFE, HNBR. Более подробная информация для подбора диска и уплотнений указана ниже.

Дископоворотные механизмы OMAL сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Серии 375, 376, 377 соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,90 бар (90% вакуума). Более подробно о утечках в запорной арматуре можно почесть в приложенной статье.

В странах ЕС на данный момент не существует единых директив о газовой арматуры, трубопроводов. Сертификат DIN-DVGW является надежным доказательством того, что данный продукт спроектирован и произведен по самым высоким требованиям и эти правила соблюдаются.
В сертификате DIN-DVGW специально подробно изложены требования для продукции, касающиеся применения на воде и газах.

DIN-DVGW сертификационный знак преимущества:

- Знак сертификации отличает продукт от дешевых марок, и служит мощным аргументом продаж для клиентов, которым в первую очередь важна надежность.
- Знак сертификации снимает все вопросы у европейский газовых монтажных компаний.
- Для любого клиента, знак является подтверждением критических требований в отношении безопасности, гигиены и функциональности.

Необходимо знать, что более 90% всех неисправностей поворотных затворов связано с неправильной установкой! Перед установкой внимательно ознакомьтесь в паспорте продукции с инструкцией по установке.

Для дисковых затворов OMAL Серий 375, 376, 377 отдельно возможно заказать уплотнение диска.

электрический

24V DC (постоянный ток) ± 5%
110V AC (переменный ток) ± 10%
220V AC (переменный ток) ± 10%

стандартная - IP65, по запросу - IP67

-25°C ÷ +60°C

класс A по EN 12266 - полное отсутствие утечек

уплотнение EPDM: -40°C ÷ +135°C - стандартное
уплотнение NBR: -23°C ÷ +82°C
уплотнение FKM: -10°C ÷ +190°C (для DN40 ÷ DN300)

SILICONE: -50°C ÷ +160°C
HNBR: -30°C ÷ +100°C
NBR WHITE: -23°C ÷ +82°C
NBR CARBOX: -10°C ÷ +82°C
более подробная информация по уплотнениям здесь

в наличии, при отсутствии на складе срок поставки 30 дней

* - серия электроприводов EA - открыть/закрыть, если требуется позиционер, то он заказывается дополнительно
серия AE - электропривод открыть/закрыть
серия AM - электропривод с позиционером
