Дископоворотные механизмы с электроприводом. Модели 8E034, 8E036

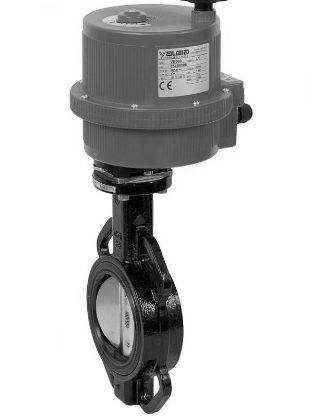

Дископоворотные механизмы из чугуна с электроприводом модели 8E034 Дископоворотные механизмы из нержавеющей стали с электроприводом модели 8E036 ДУ: 32 - 300
	- Разрешение на применение Ростехнадзора - Различные виды напряжения - Поворотный диск выполнен из нержавеющей стали или чугуна - Большой выбор размерностей

Описание дископоворотных механизмов
с электроприводом
Серии 8E034, 8E036

Просмотр в PFD

Просмотр в виде книги

Описание электроприводов моделей VB

Дископоворотные механизмы (дисковый затвор) служат для полного или частичного перекрытия потоков жидкостей и газов под давлением. Сохраняя невысокую стоимость даже при больших условных проходах дисковые затворы находят применение практически во всех отраслях промышленности.

Конструкция уплотнения дисковых затворов такова, что позволяет монтировать их между фланцами в любом положении и без применения дополнительных уплотнений. Данные дископоворотные механизмы (дисковые затворы) могут быть в любой момент оснащены пневматическими и электроприводами в короткое время и без использования специальных инструментов. При этом не требуется демонтировать задвижку с трубопровода.

Широкий выбор материалов уплотнений, различные исполнения материала диска, позволяют применять данные устройства с химически активными жидкостями, контакт продукта с корпусом затвора отсутствует.

Применение электропривода с встроенным позиционером позволяют плавно регулировать поток пропускаемой среды.

Срок поставки шаровых кранов с электроприводом серии 8E034 составляет от 7 до 10 дней.

Под заказ электропривод поставляется:
- с блоком безопасности (батареей);
- с позиционером;
- в защитном металлическом корпусе;
- во взрывозащищенном исполнении.

Общие характеристики шаровых кранов с электроприводом серий 8E034, 8E036:


Действие привода	поворотный электропривод
Действие крана	2/2
Материалы привода	корпус – технополимер зубчатая передача – сталь, алюминий, технополимер уплотнения – NBR
Материалы механизма	корпуса затвора - чугун G250 с эпоксидным покрытием диск - чугун или нержавеющая сталь уплотнения - EPDM
Присоединение привода	ISO 5211, кабельные вводы PG11
Присоединение механизма	межфланцевое - ДУ 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
Рабочее напряжение привода	24V AC/DC, 100-240V AC
Рабочее давление механизма	0 - 16 бар
Рабочая температура привода	-20°C - 55°C
Рабочая температура крана	-20°C - 160°C
Защита от перегрева привода	во всех моделях
Среда шарового крана	воздух, вода, газообразные и жидкие среды совместимые с латунью
Гарантия	1 год
Срок поставки	7 - 10 дней

Кодировка для заказа дископоворотных механизмов с электроприводом серий 8E034, 8E036:

8E034

002

8E034 8E036	Серия электропривода с дископоворотным механизмом из чугуна Серия электропривода с дископоворотным механизмом из нержавеющей стали
002	Напряжение привода для дископоворотных механизмов ДУ 32, 40: 001 = 12V AC/DC 002 = 24V AC/DC 003 = 110V AC 005 = 220V AC Напряжение привода для дископоворотных механизмов ДУ 50, 65, 80, 100, 125, 150, 200, 250, 300: 002 = 24V AC/DC 004 = 100-240V AC

-	-
40	ДУ (диаметр условный) дискового затвора: 32 = 32мм. 40 = 40мм. 50 = 50мм. 65 = 65мм. 80 = 80мм. 100 = 100мм. 125 = 125мм. 150 = 150мм. 200 = 200мм. 250 = 250мм. 300 = 300мм.

Таблица стандартных моделей дископоворотных механизмов с электроприводом серии 8E034:

Стандартные модели дископоворотных механизмов с электроприводом серии 8E034 напряжением 24V AC/DC
32	40	50	65	80	100	125	150	200	250	300
8E034002-32	8E034002-40	8E034002-50	8E034002-65	8E034002-80	8E034002-100	8E034002-125	8E034002-150	8E034002-200	8E034002-250	8E034002-300
Стандартные модели дископоворотных механизмов с электроприводом серии 8E034 напряжением 220V AC
8E034005-32	8E034005-40	8E034004-50	8E034004-65	8E034004-80	8E034004-100	8E034004-125	8E034004-150	8E034004-200	8E034004-250	8E034004-300

Таблица стандартных моделей дископоворотных механизмов с электроприводом серии 8E036:

Стандартные модели дископоворотных механизмов с электроприводом серии 8E036 напряжением 24V AC/DC
32	40	50	65	80	100	125	150	200	250	300
8E036002-32	8E036002-40	8E036002-50	8E036002-65	8E036002-80	8E036002-100	8E036002-125	8E036002-150	8E036002-200	8E036002-250	8E036002-300
Стандартные модели дископоворотных механизмов с электроприводом серии 8E036 напряжением 220V AC
8E036005-32	8E036005-40	8E036004-50	8E036004-65	8E036004-80	8E036004-100	8E036004-125	8E036004-150	8E036004-200	8E036004-250	8E036004-300

Материалы дископоворотных механизмов серии 6100:

Позиция	Наименование	Материал	Количество
1	Корпус	Чугун G250 с эпоксидным покрытием	1
2	Диск (модели 6104)	Чугун GGG40 + Рилсан	1
2	Диск (модели 6105)	Нержавеющая сталь	1
3	Ось	Сталь AISI 420	1
4	Уплотнение	EPDM	1
5	Уплотнительное кольцо	EPDM	1
6	Втулка	Полиамид	1
7	Прижимное кольцо	Пружинная сталь	1
8	Держатель	Оцинкованная сталь	1
9	Ручка	Чугун G250 с эпоксидным покрытием	1
10	Уплотнительное кольцо	EPDM	2

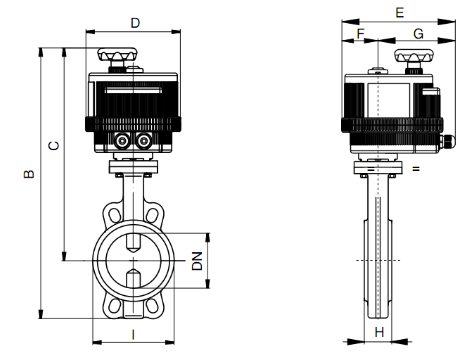

Габаритные размеры дископоворотных механизмов с электроприводом серии 8E034, 8E036:

ДУ (Ø)	B	C	D	E	F	G	H	I	Размерность фланца	Модель привода
32	351	293	123	164	43	121	32	75	F03-F05	VB015
40	351	293	123	164	43	121	32	82	F03-F05	VB015
50	402	339	157	191	61	130	43	96	F05-F07	VB030
65	423	351	157	191	61	130	46	109	F05-F07	VB030
80	473	379	185	215	68	147	46	126	F05-F07	VB060
100	504	396	185	215	68	147	52	152	F05-F07	VB060
125	548	428	211	237	84	153	56	182	F05-F07	VB110
150	574	438	211	237	84	153	56	207	F07-F10	VB190
200	657	492	222	247	77	170	60	273	F07-F10	VB270
250	774	572	222	247	77	170	68	320	F07-F10	VB270
300	875	625	222	247	77	170	78	378	F07-F10	VB350
