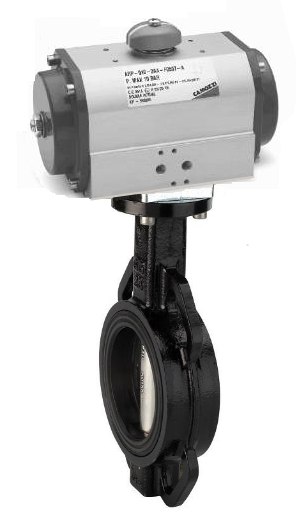

Описание дископоворотных механизмов
с пневмоприводом
Cерии 6100-ARP
|
|
Просмотр в PFD |
|
|
|
|
|
|
|
|
Просмотр в виде книги |
|
|
|
|
|
|
|
|
Описание приводов серии ARP |
|
|
|
Дископоворотные механизмы (дисковый затвор) служат для полного или частичного перекрытия потоков жидкостей и газов под давлением. Сохраняя невысокую стоимость даже при больших условных проходах дисковые затворы находят применение практически во всех отраслях промышленности.
Конструкция уплотнения дисковых затворов такова, что позволяет монтировать их между фланцами в любом положении и без применения дополнительных уплотнений. Данные дископоворотные механизмы (дисковые затворы) могут быть в любой момент оснащены пневматическими и электроприводами в короткое время и без использования специальных инструментов. При этом не требуется демонтировать задвижку с трубопровода.
Широкий выбор материалов уплотнений, различные исполнения материала диска, позволяют применять данные устройства с химически активными жидкостями, контакт продукта с корпусом затвора отсутствует.
Применение пневматического, электропневматического позиционеров или электропривода с встроенным позиционером позволяют плавно регулировать поток пропускаемой среды.
|
|
Срок поставки стандартных дископоворотных механизмов ДУ 32, 40, 50, 80, 100, 125, 150, 200, 250, 300мм с пневмоприводом серии 6100-ARP. составляет от 7 до 10 дней.
|
Общие характеристики дископоворотных механизмов с пневмоприводом серии 6100-ARP:
|
|
|
|
Действие привода
|
односторонний или двусторонний
|
| Действие механизма |
2/2
|
| Материалы привода |
корпус – экструдированный алюминиевый профиль (кроме ARP 400)
крышки, поршень, рейка – алюминий, литье под давлением
шестерня – оцинкованная сталь
направляющие – полиформальдегид
уплотнения – NBR
|
|
Материалы механизма
|
корпуса затвора - чугун G250 с эпоксидным покрытием
диск - чугун или нержавеющая сталь
уплотнения - EPDM
|
| Присоединение привода |
По стандарту Namur VDI/VDE 3845, внутр. резьба G1/8"
|
|
Присоединение механизма
|
межфланцевое - ДУ 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
|
| Рабочее давление привода |
2 - 10 бар
|
| Рабочее давление механизма |
0 - 16 бар
|
| Рабочая температура привода |
-30°C - 100°C
|
| Рабочая температура механизма |
-20°C - 120°C
|
| Среда привода |
воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.
|
|
Среда шарового крана
|
воздух, вода, газообразные и жидкие среды совместимые с чугуном или нержавеющей сталью
|
| Гарантия |
1 год
|
|
Срок поставки
|
7 - 10 дней
|
|
|
Кодировка для заказа дископоворотных механизмов с пневмоприводом серии 6100-ARP:
|
|
6104
|
-
|
50
|
-
|
2A
|
003
|
A
|
A
|
-
|
34
|
|
6104
|
Серия дископоворотных механизмов:
6104 = дископоворотные механизмы с чугунным диском
6105 = дископоворотные механизмы с диском из нержавеющей стали |
| - |
|
|
50
|
ДУ (диаметр условный) дискового затвора:
32 = 32мм.
40 = 40мм.
50 = 50мм.
65 = 65мм.
80 = 80мм.
100 = 100мм.
125 = 125мм.
150 = 150мм.
200 = 200мм.
250 = 250мм.
300 = 300мм.
|
|
-
|
|
| 2A |
Принцип действия:
1A = односторонний, минимальное давление 4 Бар
1B = односторонний, минимальное давление 5 Бар
1C = односторонний, минимальное давление 5,5 Бар
1D = односторонний, минимальное давление 6 Бар
2A = двусторонний
|
| 003 |
Размерность привода одностороннего действия:
005 = привод для дискового затвора диаметром 32-65мм.
012 = привод для дискового затвора диаметром 80, 100мм.
020 = привод для дискового затвора диаметром 125, 150мм.
012 = привод для дискового затвора диаметром 150мм.
Ø200, Ø250, Ø300мм не поставляются с приводом одностороннего действия
Размерность привода двустороннего действия:
003 = привод для дискового затвора диаметром 32-65мм.
005 = привод для дискового затвора диаметром 80мм.
010 = привод для дискового затвора диаметром 100-125мм.
012 = привод для дискового затвора диаметром 150мм.
035 = привод для дискового затвора диаметром 200-250мм.
055 = привод для дискового затвора диаметром 300мм. |
| A |
Угол поворота:
A = 90°
|
| A |
Материалы привода:
A = стандартный анодированный
E = эпоксидное покрытие (эпоксидное покрытие и вал из нержавеющей стали)
C = CNI Каниген покрытие
W = температурное исполнение (до +200°C)
HW = температурное исполнение (до +250°C) |
| - |
|
| 34 |
Датчик положения (опция):
34 = датчик положения дискового затвора |
Таблица стандартных моделей дископоворотных механизмов серии 6100-ARP:
|
X - пневмопривод одностороннего действия (с возвратной пружиной)
V - пневмопривод двустороннего действия
|
Стандартные модели дископоворотных механизмов моделей 6104 (поворотный диск из чугуна):
|
| ДУ 32 |
ДУ 40 |
ДУ 50 |
ДУ 65 |
ДУ 80 |
ДУ 100 |
ДУ 125 |
ДУ 150 |
ДУ 200 |
ДУ 250 |
ДУ 300 |
X
(6104-32-1A-005AA) |
X
(6104-40-1A-005AA) |
X
(6104-50-1A-005AA) |
X
(6104-65-1A-005AA) |
X
(6104-80-1A-012AA) |
X
(6104-100-1A-012AA) |
X
(6104-125-1A-020AA) |
X
(6104-150-1A-020AA) |
- |
- |
- |
V
(6104-32-2A-003AA) |
V
(6104-40-2A-003AA) |
V
(6104-50-2A-003AA) |
V
(6104-65-2A-003AA) |
V
(6104-80-2A-005AA) |
V
(6104-100-2A-010AA) |
V
(6104-125-2A-010AA) |
V
(6104-150-2A-012AA) |
V
(6104-200-2A-035AA) |
V
(6104-250-2A-035AA) |
V
(6104-300-2A-055AA) |
|
Стандартные модели дископоворотных механизмов моделей 6105 (поворотный диск из нержавеющей стали):
|
| ДУ 32 |
ДУ 40 |
ДУ 50 |
ДУ 65 |
ДУ 80 |
ДУ 100 |
ДУ 125 |
ДУ 150 |
ДУ 200 |
ДУ 250 |
ДУ 300 |
X
(6105-32-1A-005AA) |
X
(6105-40-1A-005AA) |
X
(6105-50-1A-005AA) |
X
(6105-65-1A-005AA) |
X
(6105-80-1A-012AA) |
X
(6105-100-1A-012AA) |
X
(6105-125-1A-020AA) |
X
(6105-150-1A-020AA) |
- |
- |
- |
V
(6105-32-2A-003AA) |
V
(6105-40-2A-003AA) |
V
(6105-50-2A-003AA) |
V
(6105-65-2A-003AA) |
V
(6105-80-2A-005AA) |
V
(6105-100-2A-010AA) |
V
(6105-125-2A-010AA) |
V
(6105-150-2A-012AA) |
V
(6105-200-2A-035AA) |
V
(6105-250-2A-035AA) |
V
(6105-300-2A-055AA) |

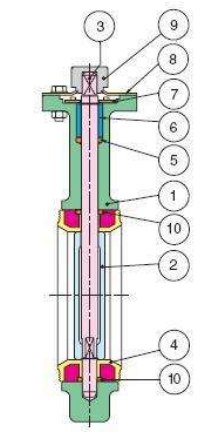

Материалы дископоворотных механизмов серии 6100-ARP:
|
| Позиция |
Наименование |
Материал |
Количество |
| 1 |
Корпус |
Чугун G250 с эпоксидным покрытием |
1 |
| 2 |
Диск (модели 6104) |
Чугун GGG40 + Рилсан |
1 |
| 2 |
Диск (модели 6105) |
Нержавеющая сталь |
1 |
| 3 |
Ось |
Сталь AISI 420 |
1 |
| 4 |
Уплотнение |
EPDM |
1 |
| 5 |
Уплотнительное кольцо |
EPDM |
1 |
| 6 |
Втулка |
Полиамид |
1 |
| 7 |
Прижимное кольцо |
Пружинная сталь |
1 |
| 8 |
Держатель |
Оцинкованная сталь |
1 |
| 9 |
Ручка |
Чугун G250 с эпоксидным покрытием |
1 |
| 10 |
Уплотнительное кольцо |
EPDM |
2 |

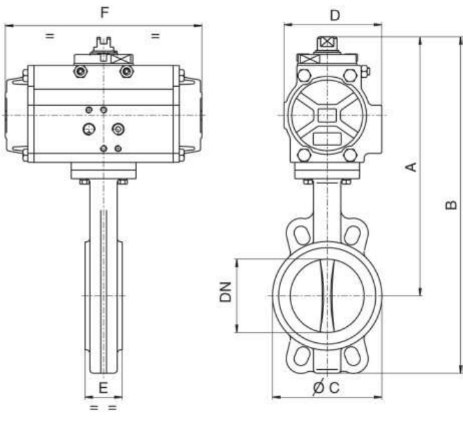

Габаритные размеры дископоворотных механизмов серии 6100-ARP:
|
| ДУ (Ø) |
A |
B |
ØC |
D |
E |
F |
Размерность
фланца |
Привод
одностороннего
действия |
Привод
двустороннего
действия |
| 32 |
231 |
289 |
75 |
69,5 |
33 |
149,5 |
F05-07 |
APR-005 |
APR-003 |
| 40 |
231 |
289 |
82 |
69,5 |
33 |
149,5 |
F05-07 |
APR-005 |
APR-003 |
| 50 |
231 |
294 |
96 |
69,5 |
43 |
149,5 |
F05-07 |
APR-005 |
APR-003 |
| 65 |
243 |
315 |
109 |
69,5 |
46 |
149,5 |
F05-07 |
APR-005 |
APR-003 |
| 80 |
265 |
359 |
126 |
69,5 |
46 |
186,5 |
F05-07 |
APR-012 |
APR-005 |
| 100 |
314 |
422 |
152 |
90,5 |
52 |
206 |
F07 |
APR-012 |
APR-010 |
| 125 |
329 |
449 |
182 |
90,5 |
54 |
206 |
F07 |
APR-020 |
APR-010 |
| 150 |
341,5 |
477,5 |
207 |
90,5 |
58,5 |
206 |
F07 |
APR-020 |
APR-012 |
| 200 |
430,5 |
595,5 |
262 |
156 |
58,5 |
270 |
F10 |
отсутствует |
APR-035 |
| 250 |
459,5 |
661,5 |
317 |
156 |
66,5 |
270 |
F10 |
отсутствует |
APR-035 |
| 300 |
548,5 |
783,5 |
373 |
192,5 |
76,5 |
312 |
F12 |
отсутствует |
APR-055 |
|
