Ручной шаровой кран из углеродистой стали
Серия HERCULES
|
|
поставляется только с рукояткой
|
|
|
- Высокая устойчивость к воздействиям
- Низкий крутящий момента крана
- Длительный срок службы уплотнения благодаря малому износу шара
|
|
|
Принцип работы
шаровых кранов OMAL
|
|
|
|
|
|
|
|
|
|
Описание шаровых кранов OMAL
Серия HERCULES |
|
|
Паспорт на шаровые краны OMAL
Серия HERCULES |
|
|
Таблица совместимости уплотнений крана с различными средами |
|
|
Сертификат на шаровые краны OMAL
серии HERCULES |
|
|
Разрешение применения на опасных производственных объектах таможенного союза |
|
|
Сертификат по ATEX и на соответствие герметичности по EN 12266 |
Общие характеристики шаровых кранов на высокое давление
|
|
|
| Резьбовое присоединение |
по ISO 228 ( NPT – по запросу)
|
| Рабочая температура |
от –20°С до +100°С с уплотнительным кольцом из NBR
от –20°С до +130°С с уплотнительным кольцом из FKM (по запросу)
|
| Рабочее давление |
DN6, DN10, DN15 – 500 Бар
DN20, DN25 – 400 Бар
DN32, DN40, DN50 – 320 Бар
|
| Материал |
углеродистая сталь
|
| Специальное исполнение |
антистатическое устройство
пожаробезопасная конструкция
|
| Одобрение |
Версия АТЕХ в соответствии с Директивой 94/9/ЕС
PEDCE1115 Версия для размера 2 DN32
|
Характеристики и преимущества кранов из углеродистой стали
|
| 1 |
Уплотнение из cмеси полимеров и арамидного наполнителя
|
- Меньше износа по сравнению с изменёнными уплотнителями
- Повышенная механическая прочность
|
 |
| 2 |
Шар из нерж.стали с покрытием из жесткого хрома 40µm
|
- Длительный срок службы уплотнения благодаря малому износу шара
|
| 3 |
Суппорт штока из смеси полимеров и арамидного наполнителя
|
- Совершенно ровное положение вала в корпусе, что позволяет избежать вибраций при высоком давлении
- Заклинивание невозможно
|
| 4 |
Уплотнительное кольцо из эластомера
|
- Отсутствие износа из-за очень быстрых включений
|
| 4 |
Кольцо высокой непроницаемости
|
- Высокая устойчивость к взрывной декомпрессии
|
| 5 |
Шток 17-4 РН H900
|
- Повышенная механическая прочность, в 5 раз превышающая прочность стандартной нержавеющей стали
|
| 5 |
Вальцованный шток
|
- Меньший износ уплотнений благодаря низкой степени шероховатости (0,4 micron Ra ) штока, что облегчает его движение
|
|
Сертификат PED
|
- Полное соответствие европейским нормативам безопасности для изделий под давлением (для DN > 25)
|

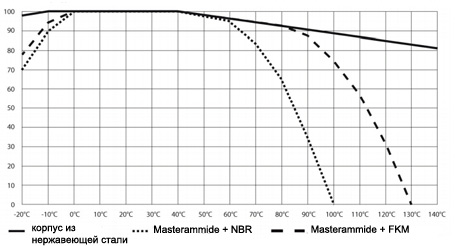

Диаграмма зависимости температуры эксплуатации крана от рабочего давления
|
|
DN6, DN10, DN15
DN20, DN25
DN32, DN40, DN50
|
PN 500 / рабочее давление до 500 бар
PN 400 / рабочее давление до 400 бар
PN 320 / рабочее давление до 320 бар
|
Расходная характеристика крана на высокое давление, KV м3/ч
|
KV - коэффициент, выраженный в м3/ч (с водой при 15°С) вызывающий потерю давления в 1 Бар.
| Размер |
DN6 (1/8") |
DN8 (1/4") |
DN10 (3/8") |
DN15 (1/2") |
DN20 (3/4") |
DN25 (1") |
DN32 (1" 1/4) |
DN40 (1" 1/2) |
DN50 (2") |
|
KV м3/ч
|
5,2 |
5,2 |
11 |
20 |
60 |
100 |
130 |
170 |
280 |
Кодировка для заказа кранов из углеродистой стали на высокое давление
|
| Размер |
DN6 (1/8") |
DN8 (1/4") |
DN10 (3/8") |
DN15 (1/2") |
DN20 (3/4") |
DN25 (1") |
DN32 (1" 1/4) |
DN40 (1" 1/2) |
DN50 (2") |
|
С рукояткой, NBR
|
LHM5AAAAA01 |
LHM5AAAAA02 |
LHM5AAAAA03 |
LHM5AAAAA04 |
LHM5AAAAA05 |
LHM5AAAAA06 |
LHM6AAAAA07 |
LHM6AAAAA08 |
LHM6AAAAA09 |
|
С рукояткой, FKM
|
LHM5AAAVA01 |
LHM5AAAVA02 |
LHM5AAAVA03 |
LHM5AAAVA04 |
LHM5AAAVA05 |
LHM5AAAVA06 |
LHM5AAAVA07 |
LHM5AAAVA08 |
LHM5AAAVA09 |
| Код рукоятки отдельно |
KLVVH501 |
KLVVH501 |
KLVVH503 |
KLVVH503 |
KLVVH505 |
KLVVH505 |
KLVVH407 |
KLVVH407 |
KLVVH509 |
| Вес, кг |
0,31 |
0,30 |
0,68 |
1,12 |
1,45 |
2,34 |
3,13 |
5,13 |
9,22 |

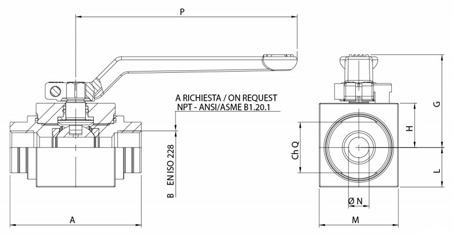

Габаритные размеры кранов из углеродистой стали на высокое давление
|
| Размер |
A |
B |
C |
D |
E |
F |
G |
øH |
Ch.Q |
| DN6 - 1/8" |
69 |
1/8" |
30 |
13 |
17 |
27 |
10 |
6 |
19 |
| DN8 - 1/4" |
69 |
1/4" |
30 |
13 |
17 |
27 |
10 |
6 |
19 |
| DN10 - 3/8" |
72 |
3/8" |
45 |
19,7 |
25,3 |
38,3 |
13 |
9 |
24 |
| DN15 - 1/2" |
83 |
1/2" |
50 |
25 |
28 |
41 |
13 |
13 |
32 |
| DN20 - 3/4" |
95 |
3/4" |
55 |
27,5 |
31 |
46 |
15 |
19 |
37 |
| DN25 - 1" |
113 |
1" |
65 |
32,5 |
35 |
50 |
15 |
25 |
45 |
| DN32 - 1" 1/4 |
111 |
1" 1/4 |
80 |
38 |
42 |
62 |
20 |
32 |
55 |
| DN40 - 1" 1/2 |
130 |
1" 1/2 |
90 |
44 |
46 |
66 |
20 |
38 |
65 |
| DN50 - 2" |
140 |
2" |
120 |
59 |
61 |
81 |
20 |
51 |
80 |

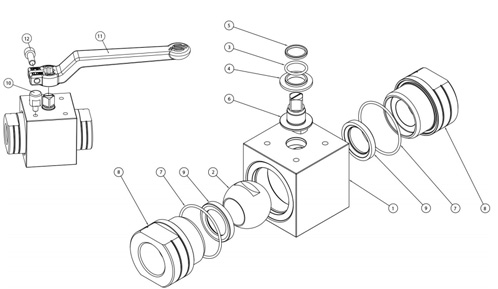

Материалы кранов из углеродистой стали
|
| 1 |
корпус |
≤ DN25: 1.0737 (11SMnPb37); ≥ DN32: 1.0577 (S355J2) |
| 2 |
шар |
A217 CA15 + Hard chromium plated |
| 3 |
кольцо |
NBR (FKM по запросу) |
| 4 |
нижняя втулка |
Смесь технополимера и арамидного наполнителя |
| 5 |
верхняя втулка |
Смесь технополимера и арамидного наполнителя |
| 6 |
шток |
AISI630 (17-4 PH) |
| 7 |
кольцо |
NBR (FKM по запросу) |
| 8 |
манжет |
≤ DN25: 1.0737 (11SMnPb37); ≥ DN32: 1.0577 (S355J2) |
| 9 |
седло |
Смесь технополимера и арамидного наполнителя |
| 10 |
блокировка |
X5CrNiMo1713 - AISI316 |
| 11 |
рычаг |
EN AB 46100 - AL SI 11 CU (FE) |
| 12 |
винт |
A2 - 70 |
|
