Кран шаровой 3-ходовой (L-порт) на высокое давление
Серия 541
|
|

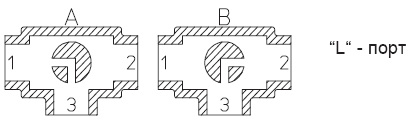

L-порт
Присоединение от G3/8 до G1
|
|
|
Посмотреть стоимость
и наличие
кранов шаровых 3-ходовых серии 541
|
|
|
Описание шаровых 3-ходовых кранов на высокое давление, серия 541
|
|
|
Паспорт на шаровые 3-ходовые краны на высокое давление, серия 541
|
|
|
Сертификат на шаровые 3-ходовые краны на высокое давление, серия 541
|
|
|
| Присоединение |
от G3/8 до G1 (внутренняя резьба по ГОСТ 6357, DIN ISO 228, DIN 259)
|
| Условный проход DN |
10, 15, 20, 25 мм |
| Рабочая температура |
–10° ... +100°C
|
| Материал |
корпус – углеродистая сталь |
| Рабочее давление |
DN10, DN15-500 Бар, DN20, DN25-315 Бар
|
| Среда применения |
масло, нефть и нефтехимические продукты
|
|
Материалы
|
| 1 |
Вал |
Углеродистая сталь |
| 2 |
Шайба для защиты уплотнительного кольца |
PTFE |
| 3 |
Уплотнительное кольцо |
NBR |
| 4 |
Шайба |
POM+MoS2 |
|
5
|
Уплотнительное кольцо |
NBR |
| 6 |
Уплотнение шара |
POM+MoS2 |
| 7 |
Корпус |
Углеродистая сталь |
| 8 |
Шар |
Хромированная углеродистая сталь |
| 9 |
Корпус |
Углеродистая сталь |
| 10 |
Ручка |
Углеродистая сталь |

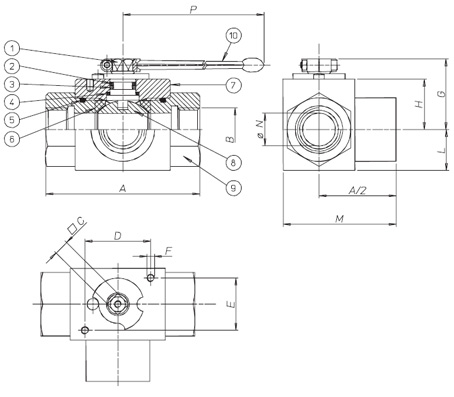

| Размер |
A |
B |
øC |
D |
E |
F |
G |
H |
L |
M |
øN |
P |
| G3/8 |
72 |
G3/8 |
9 |
23 |
34 |
M6 |
34,3 |
20,5 |
17,5 |
52 |
10 |
115 |
| G1/2 |
83 |
G1/2 |
9 |
23 |
34 |
M6 |
35 |
21 |
19 |
59 |
13 |
115 |
| G3/4 |
95 |
G3/4 |
14 |
48 |
36 |
M8 |
50,8 |
32,5 |
24,5 |
72 |
20 |
200 |
| G1 |
113 |
G1 |
14 |
48 |
36 |
M8 |
53,8 |
35,5 |
29,5 |
85,5 |
25 |
200 |
| Размер |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
| Без управления |
V541B403 |
V541B404 |
V541B405 |
V541B406 |
| Вес, кг |
0,7 |
0,8 |
1,7 |
2,6 |
| С ручкой |
L541B403 |
L541B404 |
L541B405 |
L541B406 |
| Вес, кг |
0,85 |
0,95 |
1,9 |
2,8 |

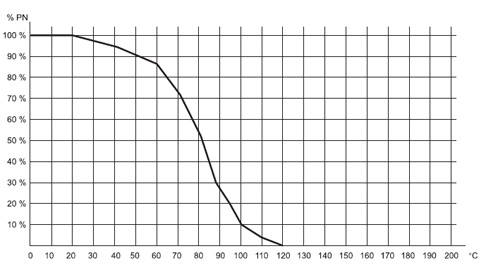

Диаграмма зависимости температуры от давления
|
Таблица крутящих моментов, H*м
|
| Условный проход |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
| PN 0 Бар |
|
|
|
|
| PN 315 Бар |
|
|
34 |
37 |
| PN 350 Бар |
|
|
|
|
| PN 500 Бар |
15 |
18 |
|
|
Крутящий момент зависит от температуры и типа жидкости.
Коэффициент запаса должен составлять 1.4.
При высокой частоте работы крутящий момент может уменьшаться.

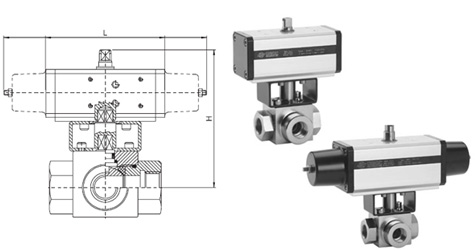

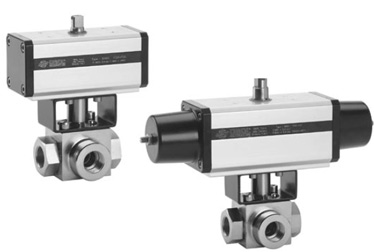

Шаровой кран с пневматическим приводом
|
|
С пневматическим приводом двустороннего действия
|
|
С пневматическим приводом одностороннего действия
|
| Модель |
Привод |
Крепление |
DN,мм |
L, мм |
H, мм |
Масса, кг |
Модель |
Привод |
Комплект |
DN,мм |
L, мм |
H, мм |
Масса, кг |
| D541H003 |
DA030401S |
KCF031542 |
10 |
130 |
141 |
1,7 |
S541H003 |
SR030402S |
KCF041543 |
10 |
240 |
150,5 |
2,8 |
| D541H004 |
DA030401S |
KCF031542 |
15 |
250 |
186 |
1,8 |
S541H004 |
SR030402S |
KCF041543 |
15 |
240 |
151,5 |
2,9 |
| D541H005 |
DA060402S |
KCF041544 |
20 |
250 |
193,5 |
3,3 |
S541H005 |
SR060401S |
KCF051545 |
20 |
320 |
189 |
5,3 |
| D541H006 |
DA060402S |
KCF041544 |
25 |
250 |
198 |
4,2 |
S541H006 |
SR060401S |
KCF051545 |
25 |
320 |
192 |
6,1 |
|
