Трехходовые шаровые краны OMAL из латуни. Серии 160, 161Ручной шаровой кран на высокое давление до 500 бар

Кран шаровой 3-ходовой полнопроходной, серия 450-451
Увеличить

Кран шаровой 3-ходовой полнопроходной, серия 450-451



Кран шаровой OMAL трехходовой резьбовой полнопроходной
Серия 450, 451

Присоединительная резьба: G1/2" ÷ G2"
Рабочее давление крана: -0,95 (вакуум) ÷ 40 бар

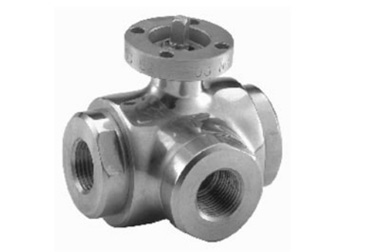

OMAL. Кран шаровой 3-ходовой полнопроходной Серии 450-451

Посмотреть стоимость
и наличие
шаровых кранов трехходовых
серия 450-451



Просмотреть цены на шаровые краны трехходовые полнопроходные, серия 450-451




- Предназначен для пищевой промышленности

- Полностью герметичный

- Отводит жидкость во всех направлениях, в одно из трех резьбовых соединений.

- Версия ATEX соответствует требованиям директивы 94/9/EC.



Принцип работы шарового крана

Принцип работы
шаровых кранов OMAL

Новинка




Шаровой кран серии 101 с пневмоприводом двустороннего действия и демонстрацией ограничения поворота шара

Демонстрация ограничения
поворота шара
кранов
с пневмоприводом
двустороннего действия
Новинка



Шаровой кран серии 160 с пневмоприводом одностороннего действия с возвратной пружиной

Принцип работы
кранов OMAL
с пневмоприводом
одностороннего действия
с возвратной пружиной Новинка

Описание
шаровых двухходовых
полнопроходных кранов OMAL
из нержавеющей стали
Серий 450, 451

Просмотр каталога в pdf шаровых трехходовых полнопроходных кранов OMAL из нержавеющей стали Серий 450, 451

 Описание шаровых кранов OMAL
Серий 450, 451

Просмотр паспорта на шаровые трехходовые полнопроходные краны OMAL из нержавеющей стали Серий 450, 451

 Паспорт на шаровые краны OMAL
Серий 450, 451

Просмотр совместимостимости уплотнений шарового трехходового полнопроходного крана Серии 450, серии 451 с различными средами

 Таблица совместимости уплотнений крана с различными средами

Сертификат на шаровые краны OMAL серии 450, 451

 Сертификат на шаровые краны OMAL
серии 450, 451

Разрешение применения на опасных производственных объектах таможенного союза на шаровые краны OMAL серии 450, 451

 Разрешение применения на опасных производственных объектах таможенного союза

Сертификат по ATEX и на соответствие герметичности по EN 12266 на шаровые краны OMAL серии 450, 451

 Сертификат по ATEX и на соответствие герметичности по EN 12266




Общие характеристики кранов OMAL серий 450, 451


Присоединение

резьбовая трубная цилиндрическая резьба в соответствии с ISO 228 - G1/4" ÷ G4"
Рабочая температура

-20°C ÷ +160°C

Материал

нержавеющая сталь AISI 316
Условный проход, DN

15, 20, 25, 32, 40, 50, 65, 80, 100 мм
Рабочее давление

-0,95 (вакуум) ÷ 40 бар
Уплотнение шара

PTFE (фторопласт) со стеклом,
PTFE (фторопласт) с углеродным графитом
Монтаж приводов управления

площадка по ISO 5211
Герметичность по EN 12266

класс A (отсутствие протечек)
Рабочая среда

вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды
Гарантия

1 год
Срок поставки

в наличии



Трехходовые шаровые краны из нержавеющей стали с рукояткой серии 450, 451
Условный проход DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
Резьба G3/8" G1/2" G3/4" G1" G1"1/4 G1"1/2 G2"
Свободный вал
T-образный порт		 V450H403 V450H404 V450H405 V450H406 V450H407 V450H408 V450H409
Свободный вал
L-образный порт		 V451H403 V451H404 V451H405 V451H406 V451H407 V451H408 V451H409
Кран с рукояткой
T-образный порт		 L450H403 L450H404 L450H405 L450H406 L450H407 L450H408 L450H409
Кран с рукояткой
L-образный порт		 L451H403 L451H404 L451H405 L451H406 L451H407 L451H408 L451H409



Условный проход DN 65 DN 80 DN 100
Резьба G2"1/2 G3" G4"
Свободный вал
T-образный порт		 V450H410 V450H411 V450H412
Свободный вал
L-образный порт		 V451H410 V451H411 V451H412
Кран с рукояткой
T-образный порт		 L450H410 L450H411 L450H412
Кран с рукояткой
L-образный порт		 L451H410 L451H411 L451H412

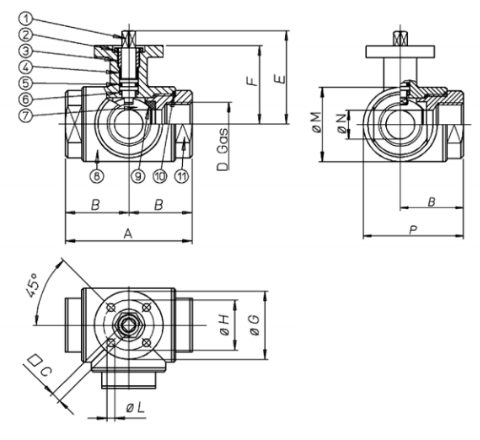

Размеры и материалы
Размеры
 Размеры
Размеры



Диаграмма зависимости температуры от давления



Диаграмма расхода кранов OMAL Серий 400, 401



Монтажная схема



Размеры
 Размеры

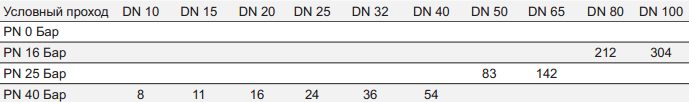

Пусковой момент в HM



Размеры



Шаровые краны с пневматическим приводом



Кран шаровой с пневматическим приводом



Двунаправленный пневматический привод



Пневматический привод с пружинным возвратом
Модель Привод Комплект DN,мм L, мм H, мм Масса, кг Модель Привод Комплект DN,мм L, мм H, мм Масса, кг
D45*H003 DA015401S - 10 114 118,5 1,65 S45*H003 SR015401S - 10 221 126,5 2,22
D45*H004 DA015401S - 15 114 121 1,94 S45*H004 SR015401S - 15 221 129 2,5
D45*H005 DA030401S - 20 130 166,5 3,12 S45*H005 SR030402S - 20 240 146,5 3,81
D45*H006 DA045402S - 25 144 147,4 - S45*H006 SR045401S - 25 294 158,5 5,2
D45*H007 DA060402S KCF042619 32 152 200 6,21 S45*H007 SR060401S - 32 320 195,5 7,87
D45*H008 DA090401S - 40 169 186,5 8,8 S45*H008 SR090401S - 40 357 215 11,6
D45*H009 DA120401S KCF052622 50 184 235,5 11,9 S45*H009 SR120401S - 50 372 225,5 14,4
D45*H010 DA240401S - 65 242 235,5 14,9 S45*H010 SR240401S - 65 460 298,5 20,1
D45*A011 DA360401S KCF102625 80 264 264 27,4 S45*A011 SR360401S - 80 566 334 38
D45*H012 DA480401S KCF102625 100 295 2911 40,5 S45*H012 SR480401S KCF122627 100 609 354 52,68


** = 0 – T-образный порт (модель 450); * = 1 – L-образный порт (модель 451)


Шаровые краны с пневматическим приводом



Кран шаровой с пневматическим приводом



С электрическим приводом типа ВКЛ / ВЫКЛ (~230 В)



Вращающийся модулируемый привод (~230 В)
Модель Привод Комплект DN,мм L, мм H, мм Масса, кг Модель Привод Комплект DN,мм L, мм H, мм Масса, кг
C45*A5E03 EA0035A5C000 - 10 250 183,5 4,6 M45*16C03 AM160002 - 10 250 247,5 5,4
C45*A5E04 EA0035A5C000 - 15 250 186 4,9 M45*16C04 AM160002 - 15 250 250 5,7
C45*A5E05 EA0035A5C000 - 20 250 193,5 5,7 C45*A5E05 EA0035A5C000 - 20 250 257,5 6,5
C45*A5G06 EA0070A5C000 - 25 250 198 6,3 C45*A5G06 EA0070A5C000 - 25 250 262 7,1
C45*A5G07 EA0070A5C000 - 32 250 218,5 8,2 C45*A5G07 EA0070A5C000 - 32 250 283,5 9
C45*A5I08 EA0130A5C000 - 40 280 246,5 14,5 C45*A5I08 EA0130A5C000 - 40 280 310,5 15,3
C45*A5I09 EA0130A5C000 - 50 280 249 16,2 C45*A5I09 EA0130A5C000 - 50 280 313 17
C45*A5K10 EA0240A5C000 - 65 280 259 18 C45*A5K10 EA0240A5C000 - 65 280 323 18,8
E45*16N11 AE160040 - 80 256,5 301 29,2 M45*16P11 AM160050 - 80 381 350 44
E45*16R12 AE160060 - 100 381 365 52,6 M45*16P12 AM160050 - 100 381 365 55,9

* = 0 – T-образный порт (модель 450); * = 1 – L-образный порт (модель 451)
