Кран шаровой V2E с резьбовым присоединением
Увеличить


Кран шаровой V2E с резьбовым присоединением




Кран шаровой V2E с резьбовым присоединением
2-составной полнопроходной из нержавеющей стали AISI 316

Присоединение крана: 1/4'' - 4''
Рабочее давление крана: -0,95 (вакуум) ÷ 92 бар (см. график давления)

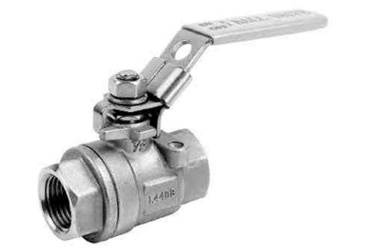

Кран шаровой с V2E с резьбовым присоединением

Посмотреть стоимость
и наличие
кранов шаровых V2E



Просмотреть цены на краны шаровые V2E




- Трубная цилиндрическая резьба в соответствии с ANSI B2.1, B521, DIN259/2999, ISO 228

- Т-образная конструкция штока

- Давление до 69 Бар

- Корпус и крышка изготовлены методом литья по выплавляемым моделям

- Корпус из нержавеющей стали AISI 316



Просмотр каталога в pdf шаровых кранов c резьбовым присоединением, серия V2E

Описание шаровых кранов c резьбовым присоединением, серия V2E

Сертификат на шаровые краны с резьбовым присоединением серии V2E

Сертификат на шаровые краны с резьбовым присоединением серии V2E

Просмотр паспорта на шаровые краны с резьбовым присоединением серии V2E

Паспорт на шаровые краны Серии V2E





Технические характеристики



Присоединение

G1/4 ÷ G4 (внутренняя резьба по UNI/ISO 7/1, ГОСТ 6211-81)

Рабочая температура

-20°C ÷ +200°C (см. график зависимости температуры от давления ниже)

Материал

нержавеющая сталь AISI 316

Условный проход, DN

8, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 мм.

Рабочее давление

кран с резьбой G1/4" - G1: -0,95 ÷ 92 Бар
кран с резьбой G1"1/4 - G1"1/2: -0,95 ÷ 86 Бар
кран с резьбой G2" - G4": -0,95 ÷ 74 Бар

Уплотнение шара

PTFE (фторопласт)

Опция

замок на ручку

Герметичность по EN 12266

класс A (полное отсутствие протечек)

Рабочая среда

вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды

Срок поставки

в наличии



Кодировка для заказа шаровых кранов из нержавеющей стали



V2E -

316 -

PP -

025



V2E Модель шарового крана:
Эконом

316


Материал корпуса:
316 – нержавеющая сталь AISI 316
304 – нержавеющая сталь AISI 304 (по запросу от 50шт.)
S20C – углеродистая сталь (по запросу от 50 шт.)

PP


Присоединение:

трубная цилиндрическая резьба - G"
025

ДУ крана (DN):
008 ÷ 100





Материалы



Диаграмма зависимости максимального давления крана от температуры среды
Диаграмма зависимости максимального давления крана от температуры среды
Шаровые краны из нержавеющей стали с рукояткой серии V2E
Условный проход DN 8 DN 10 DN 15 DN 20 DN 25 DN 32 DN 40
Резьба G1/4" G3/8" G1/2" G3/4" G1" G1"1/4 G1"1/2
С рукояткой, резьбовой порт V2E-316-PP-008 V2E-316-PP-010 V2E-316-PP-015 V2E-316-PP-020 V2E-316-PP-025 V2E-316-PP-032 V2E-316-PP-040



Условный проход DN 50 DN 65 DN 80 DN 100
Резьба G2" G2"1/2 G3" G4"
С рукояткой, резьбовой порт V2E-316-PP-050 V2E-316-PP-065 V2E-316-PP-080 V2E-316-PP-100



Размеры



Размеры
Модель / DN ød L H W S S1 X N P BL Cv Момент, Hм Вес, кг
V2E-316-PP-008
1/4''
11.6 44.5 51 95 16.8 10.2 5.0 12.5 25 5/16'' 6.6 4.0 0.22
V2E-316-PP-010
3/8''
12.7 44.5 51 95 16.8 10.2 5.0 12.5 25 5/16'' 7.9 4.0 0.22
V2E-316-PP-015
1/2''
15 57 53 95 16.8 10.2 5.0 12.5 25 5/16'' 11.2 5.4 0.29
V2E-316-PP-020
3/4''
20 65 59.5 110 21 13.5 6.5 21 24 3/8'' 21 7.4 0.42
V2E-316-PP-025
1''
25 76 73 135 24 16 8 22.5 33.5 7/16'' 35 10.4 0.71
V2E-316-PP-032
1 - 1/4''
32 87.5 79 135 25 16 8 23.5 38.1 7/16'' 57 13.5 1.06
V2E-316-PP-040
1 - 1/2''
38 102 90.5 165 26.5 17 9 23.5 38.1 1/2'' 80 18.0 1.68
V2E-316-PP-50
2''
50 123 98.5 165 26.5 17 9 23.5 38.1 1/2'' 148 25.0 2.71
V2E-316-PP-65
2 - 1/2''
65 156 130.5 215 41.5 29.5 12 35 56 3/4'' 265 48.0 5.25
V2E-316-PP-80
3''
80 184 142.5 215 41.5 29.5 12 35 56 3/4'' 415 75.0 8.60
V2E-316-PP-100
4''
100 250 173.5 325 47.5 36.5 16 50 63 1'' 780 110.0 19.32

Единица измерения - мм
