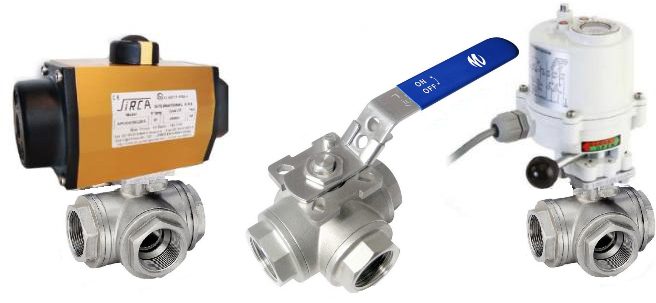

Кран шаровой трехходовой резьбовой
Серии 3WAY - нержавеющая сталь AISI316
|
|
Резьба: G1/4" ÷ G3"
Рабочее давление крана: -0,95 (вакуум) ÷ 63 бар
|
|
- Стойкость к агрессивным средам
- Широкий диапазон условного прохода
- Исполнение из нержавеющей стали AISI304 / AISI316
- Шар из нержавеющей стали с уплотнением PTFE
- Комплектация пневматическим или электрическим приводом
- Длительный ресурс работы
|
|
|
Принцип работы
шаровых кранов
|
|
|
Демонстрация ограничения
поворота шара
кранов с пневмоприводом
двустороннего действия
|
|
|
Принцип работы
кранов с пневмоприводом
одностороннего действия
с возвратной пружиной
|
|
Описание резьбовых
шаровых кранов
из нержавеющей стали
Серий 3WAY
|
|
Описание резьбовых шаровых кранов из нержавеющей стали Серии 3WAY |
|
|
Сертификат на шаровые краны
серии 3WAY |
|
|
Таблица совместимости уплотнений крана с различными средами |
|
|
|
Корпус резьбовых трехходовых шаровых кранов выполнен из нержавеющей стали AISI 316. Серия представлена двумя направлениями потока: L-порт и Т-порт. Краны из нержавеющей стали используются при подаче агрессивных сред под давлением до 63 бар. Частое применение трехходовые краны из нержавеющей стали находят в пищевой, химической, нефтяной, фармацевтической отраслях.
Шар крана, также как и корпус, выполнен из нержавеющей стали AISI 316, что гарантирует высокий ресурс при работе с агрессивной средой. Уплотнение шара выполнено из материала PTFE, стойкого к многим видам агрессивных сред. Более подробная информация указана в таблице совместимости уплотнений с различными средами (см. выше).
На кранах с резьбой G1/4" ÷ G3" присутствует монтажная площадка, выполненная по стандарту ISO 5211, для присоединения пневматического или электрического привода.
Шаровые краны серий 3WAY поддерживаются на складе, при отсутствии - срок поставки кранов составляет 21-30 дней.
|
Общие характеристики шаровых кранов Серии 3WAY
|
| |
|
| Присоединение |
резьбовая трубная цилиндрическая резьба в соответствии с ISO 228 - G1/4" ÷ G3"
|
| Рабочая температура |
-20°C ÷ +200°C (см. график зависимости температуры от давления ниже)
|
| Материал |
нержавеющая сталь AISI 316
под заказ: нержавеющая сталь AISI 304, углеродистая сталь S-20C
|
| Условный проход, DN |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 мм
|
| Рабочее давление |
-0,95 (вакуум) ÷ 63 бар
|
| Уплотнение шара |
PTFE (фторопласт)
|
| Монтаж приводов управления |
площадка по ISO 5211
|
| Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
| Рабочая среда |
вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|
Кодировка для заказа шаровых кранов из нержавеющей стали
|
| D |
Тип управления:
- с рукояткой
D - с пневмоприводом двустороннего действия
S - с пневмоприводом одностороннего действия
HQ - с электроприводом 220VAC (другие напряжения – по запросу) |
|
3WAY
|
Модель шарового крана
|
| L |
Направление потока:
L – L-порт
T – Т-порт |
|
316 -
|
Материал корпуса:
316 – нержавеющая сталь AISI 316
304 – нержавеющая сталь AISI 304 (по запросу)
S20C – углеродистая сталь (по запросу) |
| 025 |
ДУ крана:
015 ÷ 150 |
| PP - |
Присоединение:
PP – межфланцевый корпус
|
| 025 |
Условный диаметр:
008 ÷ 080 |

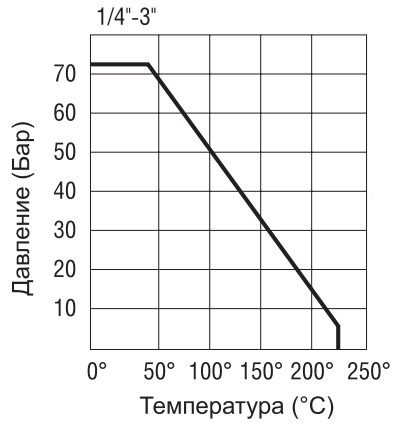

Диаграмма зависимости максимального давления крана от температуры среды
|

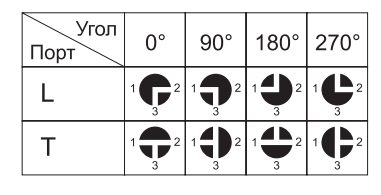

Варианты направления потока
|
Размеры и материалы шаровых кранов серии 3WAY
|
Шаровые краны из нержавеющей стали с рукояткой серии 3WAY
|
| Условный проход |
DN 8 |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
| Резьба |
G1/4" |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1"1/4 |
G1"1/2 |
| С рукояткой |
3WAY-316-PP-8 |
3WAY-316-PP-10 |
3WAY-316-PP-15 |
3WAY-316-PP-20 |
3WAY-316-PP-25 |
3WAY-316-PP-32 |
3WAY-316-PP-40 |
| С пневмоприводом двустороннего действия |
D3WAY-316-PP-8 |
D3WAY-316-PP-10 |
D3WAY-316-PP-15 |
D3WAY-316-PP-20 |
D3WAY-316-PP-25 |
D3WAY-316-PP-32 |
D3WAY-316-PP-40 |
| С пневмоприводом одностороннего действия |
S3WAY-316-PP-8 |
S3WAY-316-PP-10 |
S3WAY-316-PP-15 |
S3WAY-316-PP-20 |
S3WAY-316-PP-25 |
S3WAY-316-PP-32 |
S3WAY-316-PP-40 |
| С электроприводом |
HQ3WAY-316-PP-8-220V AC |
HQ3WAY-316-PP-10-220V AC |
HQ3WAY-316-PP-15-220V AC |
HQ3WAY-316-PP-20-220V AC |
HQ3WAY-316-PP-25-220V AC |
HQ3WAY-316-PP-32-220V AC |
HQ3WAY-316-PP-40-220V AC |
| Условный проход |
DN 50 |
DN 65 |
DN 80 |
| Резьба |
G2" |
G2"1/2 |
G3" |
| С рукояткой |
3WAY-316-PP-50 |
3WAY-316-PP-65 |
3WAY-316-PP-80 |
| С пневмоприводом двустороннего действия |
D3WAY-316-PP-50 |
D3WAY-316-PP-65 |
D3WAY-316-PP-80 |
| С пневмоприводом одностороннего действия |
S3WAY-316-PP-50 |
S3WAY-316-PP-65 |
S3WAY-316-PP-80 |
| С электроприводом |
HQ3WAY-316-PP-50-220V AC |
HQ3WAY-316-PP-65-220V AC |
HQ3WAY-316-PP-80-220V AC |
|
