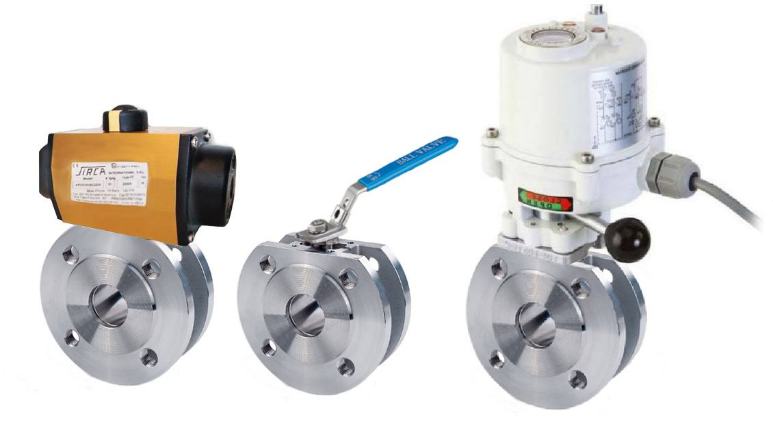

Межфланцевые шаровые краны из нержавеющей стали. Серия V1FWH
|
|
|
Кран шаровой двухходовой межфланцевый
Серии V1FWH - нержавеющая сталь AISI316
|
|
ДУ: 15 ÷ 150 мм.
Рабочее давление крана: -0,95 (вакуум) ÷ 16 бар / 40 бар (см. модели)
|
|
- Стойкость к агрессивным средам
- Широкий диапазон условного прохода
- Исполнение из нержавеющей стали AISI304 / AISI316
- Шар из нержавеющей стали с уплотнением PTFE
- Комплектация пневматическим или электрическим приводом
- Длительный ресурс работы
|
|
|
Принцип работы
шаровых кранов
|
|
|
Демонстрация ограничения
поворота шара
кранов с пневмоприводом
двустороннего действия
|
|
|
Принцип работы
кранов с пневмоприводом
одностороннего действия
с возвратной пружиной
|
|
Описание межфланцевых
шаровых кранов
из нержавеющей стали
Серий V1FWH
|
|
Описание межфланцевых шаровых кранов из нержавеющей стали Серии V1FWH |
|
|
Сертификат на шаровые краны
серии V1FWH |
|
|
Таблица совместимости уплотнений крана с различными средами |
|
|
|
Корпус межфланцевых шаровых кранов выполнен из нержавеющей стали AISI 316. Краны из нержавеющей стали используются при подаче агрессивных сред под давлением до 16 или 40 бар. Частое применение краны из нержавеющей стали находят в пищевой, химической, нефтяной, фармацевтической отраслях.
Шар крана, также как и корпус, выполнен из нержавеющей стали AISI 316, что гарантирует высокий ресурс при работе с агрессивной средой. Уплотнение шара выполнено из материала PTFE, стойкого к многим видам агрессивных сред. Более подробная информация указана в таблице совместимости уплотнений с различными средами (см. выше).
На кранах ДУ 15 мм. ÷ 150мм. присутствует монтажная площадка, выполненная по стандарту ISO 5211, для присоединения пневматического или электрического привода.
Шаровые краны серий V1FWH поддерживаются на складе, при отсутствии - срок поставки кранов составляет 21-30 дней.
|
Общие характеристики шаровых кранов Серии V1FWH
|
|
|
| Присоединение |
межфланцевое ДУ 15 ÷ ДУ 150
|
| Рабочая температура |
-20°C ÷ +200°C (см. график зависимости температуры от давления ниже)
|
| Материал |
нержавеющая сталь AISI 316
|
| Условный проход, DN |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 мм
|
| Рабочее давление |
2 исполнения:
PN16 0 ÷ 16 Бар
PN40 0 ÷ 40 Бар
|
| Уплотнение шара |
PTFE (фторопласт)
|
| Монтаж приводов управления |
площадка по ISO 5211
|
| Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
| Рабочая среда |
вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|
Кодировка для заказа шаровых кранов из нержавеющей стали
|
|
V -
|
1FWH -
|
316 -
|
FF -
|
025
|
| V - |
Тип управления:
V - с рукояткой
D - с пневмоприводом двустороннего действия
S - с пневмоприводом одностороннего действия
HQ - с электроприводом 220VAC (другие напряжения – по запросу) |
|
1FWH -
|
Модель шарового крана
|
|
316 -
|
Материал корпуса:
316 – нержавеющая сталь AISI 316
304 – нержавеющая сталь AISI 304 (по запросу)
S20C – углеродистая сталь (по запросу) |
| FF - |
Присоединение:
FF – межфланцевый корпус
|
| 025 |
ДУ крана:
015 ÷ 150 |

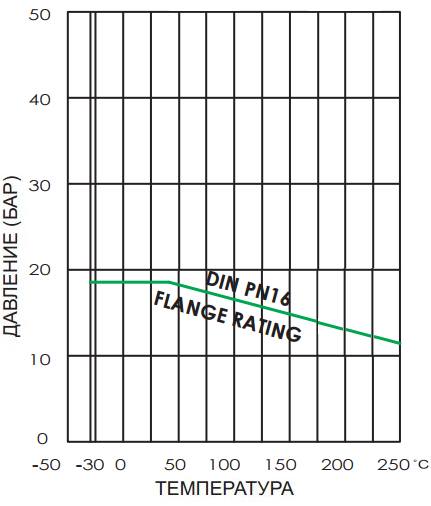

Диаграмма зависимости максимального давления крана от температуры среды
|
Размеры и материалы шаровых кранов серии V1FWH
|
Шаровые краны из нержавеющей стали с рукояткой серии V1FWH
|
| Условный проход |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
| С рукояткой |
V1FWH-316-FF-15 |
V1FWH-316-FF-20 |
V1FWH-316-FF-25 |
V1FWH-316-FF-32 |
V1FWH-316-FF-40 |
| С пневмоприводом двустороннего действия |
D1FWH-316-FF-15 |
D1FWH-316-FF-20 |
D1FWH-316-FF-25 |
D1FWH-316-FF-32 |
D1FWH-316-FF-40 |
| С пневмоприводом одностороннего действия |
S1FWH-316-FF-15 |
S1FWH-316-FF-20 |
S1FWH-316-FF-25 |
S1FWH-316-FF-32 |
S1FWH-316-FF-40 |
| С электроприводом |
HQ1FWH-316-FF-15-220V AC |
HQ1FWH-316-FF-20-220V AC |
HQ1FWH-316-FF-25-220V AC |
HQ1FWH-316-FF-32-220V AC |
HQ1FWH-316-FF-40-220V AC |
| Условный проход |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 125 |
DN 150 |
| С рукояткой |
V1FWH-316-FF-50 |
V1FWH-316-FF-65 |
V1FWH-316-FF-80 |
V1FWH-316-FF-100 |
V1FWH-316-FF-125 |
V1FWH-316-FF-150 |
| С пневмоприводом двустороннего действия |
D1FWH-316-FF-50 |
D1FWH-316-FF-65 |
D1FWH-316-FF-80 |
D1FWH-316-FF-100 |
D1FWH-316-FF-125 |
D1FWH-316-FF-150 |
| С пневмоприводом одностороннего действия |
S1FWH-316-FF-50 |
S1FWH-316-FF-65 |
S1FWH-316-FF-80 |
S1FWH-316-FF-100 |
S1FWH-316-FF-125 |
S1FWH-316-FF-150 |
| С электроприводом |
HQ1FWH-316-FF-50-220V AC |
HQ1FWH-316-FF-65-220V AC |
HQ1FWH-316-FF-80-220V AC |
HQ1FWH-316-FF-100-220V AC |
HQ1FWH-316-FF-125-220V AC |
HQ1FWH-316-FF-150-220V AC |
Ремкомплекты шаровых кранов серии V1FWH из нержавеющей стали
|
|
Кодировки ремкомплектов |
| DN |
Кодировка |
| 15 |
V1FWH-015-KIT |
| 20 |
V1FWH-020-KIT |
| 25 |
V1FWH-025-KIT |
| 32 |
V1FWH-032-KIT |
| 40 |
V1FWH-040-KIT |
| 50 |
V1FWH-050-KIT |
| 65 |
V1FWH-063-KIT |
| 80 |
V1FWH-080-KIT |
| 100 |
V1FWH-100-KIT |
| 125 |
V1FWH-125-KIT |
| 150 |
V1FWH-150-KIT |
|
Обычно отгружается в течение:
|
|
|
|
|
|
|
|
