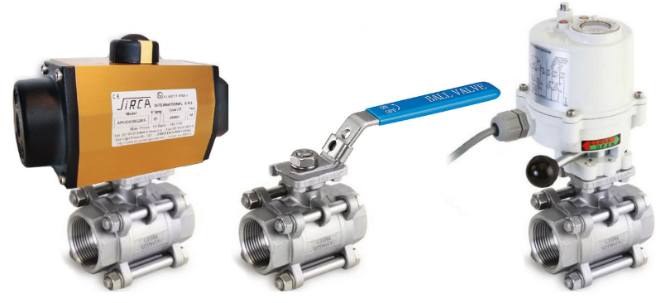

Кран шаровой двухходовой разборный
Серии V3MH - нержавеющая сталь AISI316
|
|
Присоединительная резьба: G1/4" ÷ G6"
Рабочее давление крана: -0,95 (вакуум) ÷ 92 бар (см. модели)
|
|
- Стойкость к агрессивным средам
- Широкий диапазон присоединений
- Высокое рабочее давление
- Шар из нержавеющей стали с уплотнением PTFE
- Комплектация пневматическим или
электрическим приводом
- Длительный ресурс работы
|
|
|
Принцип работы
шаровых кранов OMAL
|
|
|
Демонстрация ограничения
поворота шара
кранов с пневмоприводом
двустороннего действия
|
|
|
Принцип работы
кранов с пневмоприводом
одностороннего действия
с возвратной пружиной
|
|
Описание
шаровых кранов
из нержавеющей стали
Серий V3MH
|
|
Описание шаровых кранов из нержавеющей стали
Серии V3MH |
|
|
Сертификат на шаровые краны
серии V3MH |
|
|
Таблица совместимости уплотнений крана с различными средами |
|
|
|
|
|
|
|
|
|
|
|
|
Корпус шаровых кранов выполнен из нержавеющей стали AISI 316. Краны из нержавеющей стали используются при подаче агрессивных сред под
давлением до 92 бар. Частое применение краны из нержавеющей стали
находят в пищевой, химической, нефтяной, фармацевтической отраслях.
Шар крана, также как и корпус, выполнен из нержавеющей стали AISI 316,
что гарантирует высокий ресурс при работе с агрессивной средой.
Уплотнение шара выполнено из материала PTFE, стойкого к многим видам
агрессивных сред. Более подробная информация указана в таблице
совместимости уплотнений с различными средами (см. выше).
На кранах всех размеров (G1/4" ÷ G6") присутствует монтажная площадка, выполненная по
стандарту ISO 5211, для присоединения пневматического или электрического
привода.
Шаровые краны серий V3MH поддерживаются на складе, при отсутствии - срок поставки кранов составляет 21-30 дней.
|
Общие
характеристики шаровых кранов Серии V3MH
|
|
|
|
Присоединение |
G1/4 ÷ G6 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
|
|
Рабочая температура |
-20°C ÷ +200°C (см. график зависимости температуры от давления ниже)
|
|
Материал |
нержавеющая сталь AISI 316
|
|
Условный проход, DN |
8, 10, 15,
20, 25, 32, 40, 50, 65, 80, 100, 125, 150 мм
|
|
Рабочее давление |
G1/4":
-0,95 ÷ 92 Бар
G3/8": -0,95 ÷ 92 Бар
G1/2": -0,95 ÷ 92 Бар
G3/4": -0,95 ÷ 92 Бар
G1": -0,95 ÷ 92 Бар
G1"1/4: -0,95 ÷ 85 Бар
G1"1/2: -0,95 ÷ 85 Бар
G2": -0,95 ÷ 75 Бар
G2"1/2: -0,95 ÷ 75 Бар
G3": -0,95 ÷ 75 Бар
G4": -0,95 ÷ 75 Бар
G5": -0,95 ÷ 65 Бар
G6": -0,95 ÷ 65 Бар
|
|
Уплотнение шара |
PTFE (фторопласт)
|
|
Присоединение |
версия PP - резьбовое
версия BW - под приварку
|
| Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
| Рабочая среда |
вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|
Кодировка для заказа шаровых кранов из нержавеющей стали
|
|
V -
|
3MH -
|
316 -
|
PP -
|
025
|
-
|
| V - |
Тип управления:
V - с рукояткой
D
- с пневмоприводом двустороннего действия
S - с пневмоприводом одностороннего действия
HQ - с электроприводом 220VAC (другие напряжения – по запросу) |
|
3MH -
|
Модель шарового крана
|
|
316 -
|
Материал корпуса:
316 – нержавеющая сталь AISI 316
304 – нержавеющая сталь AISI 304 (по запросу)
S20C – углеродистая сталь (по запросу) |
| PP - |
Присоединение:
PP – резьбовой корпус
BW – под приварку
|
| 025 |
ДУ крана:
008
÷ 150 |
| - |
Тип регулирования:
– стандартный
V – регулирующий V-порт
|

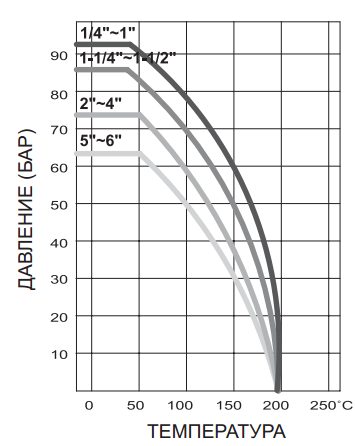

Диаграмма зависимости максимального давления крана от температуры среды
|
Размеры и материалы шаровых кранов серии V3MH
|
Шаровые краны из нержавеющей стали с рукояткой серии V3MH
|
|
Условный проход |
DN 8 |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
|
Резьба |
G1/4" |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1"1/4 |
G1"1/2 |
|
С рукояткой |
V3MH-316-PP-8 |
V3MH-316-PP-10 |
V3MH-316-PP-15 |
V3MH-316-PP-20 |
V3MH-316-PP-25 |
V3MH-316-PP-32 |
V3MH-316-PP-40 |
|
С пневмоприводом двустороннего действия |
D3MH-316-PP-8 |
D3MH-316-PP-10 |
D3MH-316-PP-15 |
D3MH-316-PP-20 |
D3MH-316-PP-25 |
D3MH-316-PP-32 |
D3MH-316-PP-40 |
|
С пневмоприводом одностороннего действия |
S3MH-316-PP-8 |
S3MH-316-PP-10 |
S3MH-316-PP-15 |
S3MH-316-PP-20 |
S3MH-316-PP-25 |
S3MH-316-PP-32 |
S3MH-316-PP-40 |
|
С электроприводом |
HQ3MH-316-PP-8-220V AC |
HQ3MH-316-PP-10-220V AC |
HQ3MH-316-PP-15-220V AC |
HQ3MH-316-PP-20-220V AC |
HQ3MH-316-PP-25-220V AC |
HQ3MH-316-PP-32-220V AC |
HQ3MH-316-PP-40-220V AC |
|
Условный проход |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 125 |
DN 150 |
|
Резьба |
G2" |
G2"1/2 |
G3" |
G4" |
G5" |
G6" |
|
С рукояткой |
V3MH-316-PP-50 |
V3MH-316-PP-65 |
V3MH-316-PP-80 |
V3MH-316-PP-100 |
V3MH-316-PP-125 |
V3MH-316-PP-150 |
|
С пневмоприводом двустороннего действия |
D3MH-316-PP-50 |
D3MH-316-PP-65 |
D3MH-316-PP-80 |
D3MH-316-PP-100 |
D3MH-316-PP-125 |
D3MH-316-PP-150 |
|
С пневмоприводом одностороннего действия |
S3MH-316-PP-50 |
S3MH-316-PP-65 |
S3MH-316-PP-80 |
S3MH-316-PP-100 |
S3MH-316-PP-125 |
S3MH-316-PP-150 |
|
С электроприводом |
HQ3MH-316-PP-50-220V AC |
HQ3MH-316-PP-65-220V AC |
HQ3MH-316-PP-80-220V AC |
HQ3MH-316-PP-100-220V AC |
HQ3MH-316-PP-125-220V AC |
HQ3MH-316-PP-150-220V AC |
Ремкомплекты шаровых кранов серии V3MH из нержавеющей стали
|
|
Кодировки ремкомплектов |
|
DN |
Кодировка |
| 8 |
V3MH-008-KIT |
| 10 |
V3MH-010-KIT |
| 15 |
V3MH-015-KIT |
| 20 |
V3MH-020-KIT |
| 25 |
V3MH-025-KIT |
| 32 |
V3MH-032-KIT |
| 40 |
V3MH-040-KIT |
| 50 |
V3MH-050-KIT |
| 65 |
V3MH-063-KIT |
| 80 |
V3MH-080-KIT |
| 100 |
V3MH-100-KIT |
| 125 |
V3MH-125-KIT |
| 150 |
V3MH-150-KIT |
|
