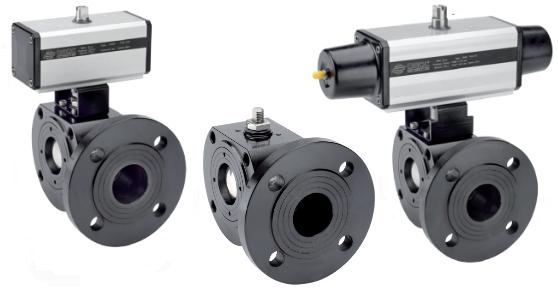

Кран шаровой трехходовой
межфланцевый
Серия 545 (L-порт)
|
Материал корпуса: углеродистая сталь A350 Присоединение: фланцевое ДУ 15 ÷ 100 мм.
|
|
- Применение для нейтральных сред
- Корпус из недорогой углеродистой стали
- Схема работы: L-порт, T-порт (под заказ)
- Для моделей с портом L подвод среды в любой порт
- Использование среды температурой до +150°C
- Рабочее давление до 40 Бар
- С пневматическим управлением: двустороннее или пружинный возврат
|
|
|
|
|
|
|
Описание шарового трехходового межфланцевого крана OMAL
Серия 545
|
|
Описание шаровых кранов OMAL
Серия 545 |
|
Паспорт на шаровые краны OMAL
Серия 545 |
|
Таблица совместимости уплотнений крана с различными средами |
|
|
Сертификат на шаровые краны OMAL Серия 545 |
|
Разрешение применения на опасных производственных объектах таможенного союза |
|
Трехходовые шаровые межфланцевые краны OMAL серий
544, 545 применяются для запирания и
коммутации потоков жидкости и газов. В серии 544 (T-порт) подвод среды может осуществляться только в центральный порт. Тогда как в серии
545 (L-порт) уплотнения позволяют подводить и запирать давление в любом из портов крана.
Корпус шаровых кранов выполнен углеродистой стали A350 LF2. Краны OMAL
из нержавеющей стали серий 544, 545 используются при подаче сред под
давлением до 40 бар. Своё применение краны
находят в общепромышленном применении на нейтральных средах (сжатый воздух, нейтральные газы, техническая вода, нефтехимические продукты).
Шар крана выполнен из нержавеющей стали,
что гарантирует высокий ресурс работы крана.
Уплотнение шара выполнено из материала PTFE, стойкого к многим видам
агрессивных сред. Подробная информация о совместимости уплотнений PTFE с различными средами указана в таблице (см. выше).
Краны шаровые OMAL серии 545 сертифицированы по стандарту ATEX на применение во взрывоопасной среде (сертификат ATEX по запросу).
Краны
соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,95 бар (95% вакуума).
Более подробно о утечках в запорной арматуре можно почитать в
приложенной статье.
Трехходовые краны, под заказ, могут быть выполнены в пожаробезопасном исполнении
и антистатическом исполнении. В случае возникновения пожара уплотнение шара PTFE под действием высоких температур
выгорает. Но при этом кран сохраняет достаточную степень герметичности. Графитосодержащие вставки в системе уплотнения штока, а также специально вмонтированная между штоком и шаром пружина несут функцию отвода электростатических напряжений.
На кранах всех размеров присутствует монтажная площадка, выполненная по
стандарту ISO 5211, для соединения с пневматическим приводом одностороннего
действия с пружинным возвратом или двустороннего действия. Шаровой кран возможно заказать в исполнении с ручкой.
Срок поставки шаровых кранов OMAL серий 544, 545 составляет 21-30 дней.
|
Общие характеристики шаровых
трехходовых межфланцевых кранов OMAL Серий 544, 545
|
Условный проход, ДУ |
15, 20, 25, 32, 40, 50, 65, 80, 100 мм |
Рабочая температура |
-10°C ÷
+150°C
|
Материал |
углеродистая сталь A350 LF2
|
Рабочее давление |
cм. таблицу температурной зависимости ниже:
ДУ 15-50: -0,95 ÷ 40 Бар
ДУ 65-100: -0,95 ÷ 16 Бар
|
Рабочая среда |
вода,
воздух, газ, нефть, нефтехимия, неагрессивные
среды
|
Уплотнение |
PTFE - базовая версия RPTFE
- с 15% добавлением стекловолокна
CTFE - с 25% добавлением углеграфита
|
Подача среды |
Серия 544 (T-порт) - в центральный порт Серия 545 (L-порт) - в любой порт
|
Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
Гарантия |
1 год
|
Срок поставки |
21 - 30
дней
|
Диаграмма зависимости максимального давления крана от температуры среды
|

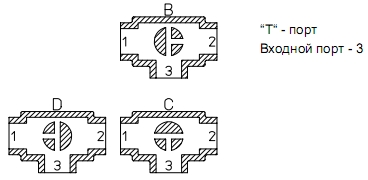

Схема работы шаровых кранов Серии
545
|
|
L-порт Повод среды возможно осуществлять в любой порт
Положение A - соединен порт 3 и порт 1 Положение B - соединен порт 3 и порт 2
|
T-порт Повод среды возможно осуществлять только в порт 3
Комбинация заказа BС: Положение B - соединен порт
3 и порт 2 Положение C - соединены все порты 1, 2, 3 Комбинация заказа СD: Положение C - соединены все порты 1, 2, 3 Положение D - соединен порт
3 и порт 1
|

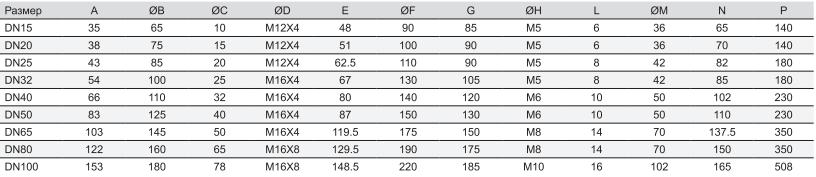

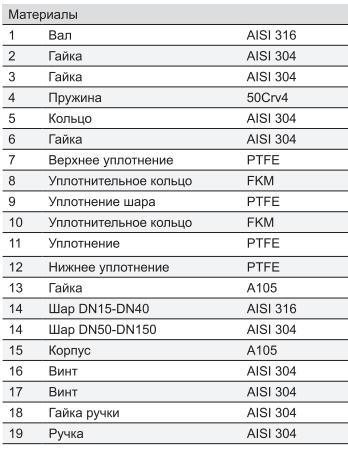

Размеры шаровых
трехходовых межфланцевых кранов Серий 544, 545
|
Таблица крутящих моментов,
H*м
|
Условный проход |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN65 |
DN80 |
DN 100 |
PN 16 Бар |
|
|
|
|
|
|
85 |
128 |
212 |
PN 40 Бар |
8 |
13 |
20 |
30 |
42 |
61 |
|
|
|
Крутящий момент зависит от температуры и
типа жидкости. Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться. |
Шаровые краны OMAL без привода Серия 545
|
Размер |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
Без управления, "L" - порт |
V545X604 |
V545X605 |
V545X606 |
V545X607 |
V545X608 |
V545X609 |
V545X610 |
V545X611 |
V545X612 |
Вес, кг |
1,2 |
2 |
2,65 |
3,8 |
5,5 |
6,2 |
10 |
11,2 |
20,2 |
С рукояткой, "L" - порт |
L545X604 |
L545X605 |
L545X606 |
L545X607 |
L545X608 |
L545X609 |
L545X610 |
L545X611 |
L545X612 |
Вес, кг |
1,35 |
2,15 |
2,8 |
4 |
5,7 |
6,5 |
10,3 |
11,7 |
20,7 |

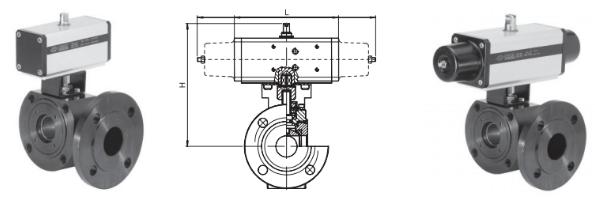

Кран шаровой серии 545 с пневматическим приводом
|
|
С пневматическим приводом
двустороннего действия |
С пневматическим приводом
одностороннего действия |
Модель* |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
|
Модель* |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
D545K064 |
DA015401S |
KCF031315 |
15 |
114 |
143 |
1,96 |
S545K064 |
SR015401S |
KCF031315 |
15 |
221 |
151 |
2,1 |
D545H065 |
DA030401S |
KCF031315 |
20 |
130 |
154 |
3 |
S545H065 |
SR030402S |
KCF042353 |
20 |
240 |
164 |
4 |
D545H066 |
DA030401S |
KCF031317 |
25 |
130 |
159,5 |
3,65 |
S545H066 |
SR030402S |
KCF042353 |
25 |
240 |
169,5 |
4,6 |
D545K067 |
DA045402S |
KCF042354 |
32 |
144 |
171,3 |
5 |
S545K067 |
SR045401S |
KCF051909 |
32 |
293,5 |
183 |
5,55 |
D545H068 |
DA060402S |
KCF042355 |
40 |
152 |
180 |
7,11 |
S545H068 |
SR060401S |
KCF051322 |
40 |
320 |
206 |
9,1 |
D545K069 |
DA090401S |
KCF051322 |
50 |
168,5 |
194 |
6,4 |
S545K069 |
SR090401S |
KCF071323 |
50 |
357 |
232,5 |
7,9 |
D545H070 |
DA120401S |
KCF051325 |
65 |
184 |
245 |
12,9 |
S545H070 |
SR120401S |
KCF071326 |
65 |
372 |
265 |
16,3 |
D545K071 |
DA180401S |
KCF071326 |
80 |
212,2 |
264,5 |
14,6 |
S545K071 |
SR180401S |
KCF101280 |
80 |
435,5 |
297 |
21,6 |
D545H072 |
DA360401S |
KCF101092 |
100 |
264 |
329 |
28 |
S545H072 |
SR360401S |
KCF121065 |
100 |
566 |
359 |
37,3 |
* Серия 544 - "T" порт К примеру: модель D544K064 - модель T-образного шарового краном ДУ 15 c пневмоприводом двустороннего действия.
|
|
