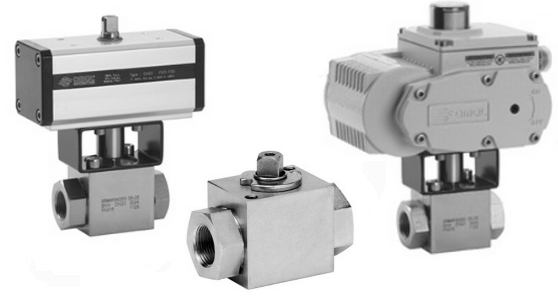

Кран шаровой двухходовой на высокое давление
Серия 526
|
|
Присоединительная резьба: G3/8" ÷ G2"
Рабочее давление крана: 315 ÷ 500 Бар
|
|
- Широкий диапазон присоединений
- Высокое рабочее давление
- Исполнение с рукояткой
- Комплектация пневматическим или электрическим приводом
- Длительный ресурс работы
|
|
|
|
|
|
|
|
|
|
Описание
резьбовых шаровых
кранов OMAL
на высокое давление
Серии 526
|
|
Описание шаровых кранов OMAL
Серии 526 |
|
|
Паспорт на шаровой кран OMAL
Серии 526 |
|
|
Таблица совместимости уплотнений крана с различными средами |
 |
Разрешение применения на опасных производственных объектах таможенного союза |
|
|
Сертификат на шаровые краны OMAL
серии 526 |
|
|
|
Двухходовые полнопроходные шаровые краны из углеродистой стали серии 526 применяются на магистралях с высоким давлением (315 бар и выше). Уплотнения крана позволяют применять его на сжатом воздухе, природном газе, различных видах масел, нефтепродуктах. Шаровые краны OMAL серии 526 поставляются как отдельно, так и с рукояткой, пневматическим или электрическим приводом.
Срок поставки шаровых кранов OMAL Серии 526 составляет 21-30 дней.
|
Общие характеристики шаровых двухходовых кранов Серии 526
|
|
|
| Присоединение |
G3/8" ÷ G2" (внутренняя резьба по ГОСТ 6357, DIN ISO 228, DIN 259)
|
| Рабочая температура |
-20°C ÷ +100°C
|
| Материал корпуса |
углеродистая сталь
|
| Условный проход, DN |
10, 15, 20, 25, 32, 40, 50 мм
|
| Рабочее давление |
G3/8" (DN10) - 500 Бар
G1/2" (DN15) - 400 Бар
G3/4" (DN20) - 315 Бар
G1" (DN25) - 315 Бар
G1"1/4 (DN32) - 350 бар
G1"1/2 (DN40) - 350 бар
G2" (DN50) - 350 Бар
|
| Рабочая среда |
масло, нефть и нефтехимические продукты, природный газ
|
| Гарантия |
1 год
|
| Срок поставки |
4 недели
|
Диаграмма зависимости максимального давления крана от температуры среды
|
Расходная характеристика шаровых кранов OMAL Серии 526
|
Габаритные размеры шаровых двухходовых кранов на высокое давление Серии 526
|
| Присоединение |
A |
B |
ØC |
D |
E |
F |
G |
H |
L |
M |
ØN |
P |
| G3/8" |
72 |
G3/8 |
9 |
23 |
34 |
M6 |
34,3 |
20,5 |
17,5 |
32 |
10 |
115 |
| G1/2" |
83 |
G1/2 |
9 |
23 |
34 |
M6 |
35 |
21 |
19 |
35 |
13 |
115 |
| G3/4" |
95 |
G3/4 |
14 |
48 |
36 |
M8 |
50,8 |
32,5 |
24,5 |
49 |
20 |
200 |
| G1" |
113 |
G1 |
14 |
48 |
36 |
M8 |
53,8 |
35,5 |
29,5 |
58 |
25 |
200 |
| G1"1/4 |
111 |
G1 1/4 |
17 |
0 |
52 |
M8 |
66,5 |
45,5 |
40,5 |
81 |
32 |
320 |
| G1"1/2 |
130 |
G1 1/2 |
17 |
0 |
52 |
M8 |
74 |
53 |
50 |
100 |
38 |
320 |
| G2" |
140 |
G2 |
17 |
0 |
52 |
M8 |
79 |
58 |
59 |
118 |
48 |
320 |
| Таблица крутящих моментов, H*м |
| Условный проход |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
| PN 315 Бар |
|
|
34 |
37 |
|
|
|
| PN 350 Бар |
|
|
|
|
66 |
75 |
135 |
| PN 400 Бар |
|
18 |
|
|
|
|
|
| PN 500 Бар |
15 |
|
|
|
|
|
|
|
Крутящий момент зависит от температуры и типа жидкости.
Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться.
|
Шаровые краны OMAL без привода и с ручкой на высокое давление Серии 526
|
|
|
| Размер |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
| Без управления, порт "L" |
V526B403 |
V526B404 |
V526B405 |
V526B406 |
V526B407 |
V526B408 |
V526B409 |
| Вес, кг |
0,7 |
0,8 |
1,5 |
2,3 |
3,2 |
5,3 |
7,8 |
| С рукояткой, порт "L" |
L526B403 |
L526B404 |
L526B405 |
L526B406 |
L526B407 |
L526B408 |
L526B409 |
| Вес, кг |
0,85 |
0,95 |
1,7 |
2,5 |
3,4 |
5,6 |
8,1 |

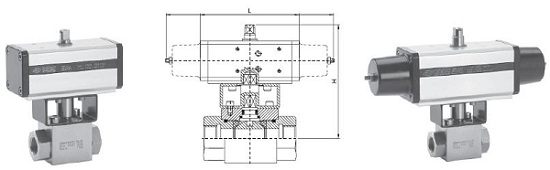

Кран шаровой OMAL на высокое давление серии 526 с пневматическим приводом
|
|
С пневматическим приводом двустороннего действия
|
С пневматическим приводом одностороннего действия
|
| Модель |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
Модель |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
| D526H003 |
DA030401S |
KCF031542 |
10 |
130 |
141 |
1,7 |
S526H003 |
SR030402S |
KCF031542 |
10 |
240 |
150,5 |
2,7 |
| D526H004 |
DA030401S |
KCF031542 |
15 |
130 |
141,5 |
1,8 |
S526H004 |
SR030402S |
KCF031542 |
15 |
240 |
151,5 |
2,8 |
| D526H005 |
DA060401S |
KCF041544 |
20 |
152 |
163 |
3,1 |
S526H005 |
SR060401S |
KCF041544 |
20 |
320 |
189 |
5,1 |
| D526H006 |
DA060401S |
KCF041544 |
25 |
152 |
167 |
3,9 |
S526H006 |
SR060401S |
KCF041544 |
25 |
320 |
192 |
5,8 |
| D526H007 |
DA120401S |
KCF051546 |
32 |
184 |
202 |
6 |
S526H007 |
SR120401S |
KCF051546 |
32 |
372 |
222 |
10,1 |
| D526H008 |
DA120401S |
KCF051546 |
40 |
184 |
209,5 |
8,1 |
S526H008 |
SR120401S |
KCF051546 |
40 |
372 |
229,5 |
12,2 |
| D526H009 |
DA245402S |
KCF071547 |
50 |
242 |
234,5 |
13,1 |
S526H009 |
SR240401S |
KCF071547 |
50 |
460 |
258 |
19,1 |

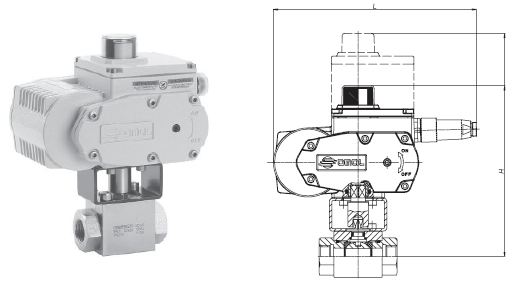

Кран шаровой OMAL на высокое давление серии 526 с электрическим приводом
|
|
С электрическим приводом Откр./Закр.
|
С электрическим позиционером
|
| Модель |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
Модель |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
| C526A5E03 |
EA0035A5C000 |
KCF052202 |
10 |
250 |
197,5 |
4,3 |
C526A5E03* |
EA0035A5C000 |
KCF052202 |
10 |
250 |
261,5 |
5,1 |
| C526A5E04 |
EA0035A5C000 |
KCF052202 |
15 |
250 |
198 |
4,4 |
C526A5E04* |
EA0035A5C000 |
KCF052202 |
15 |
250 |
262 |
5,2 |
| C526A5G05 |
EA0070A5C000 |
KCF051545 |
20 |
250 |
209,5 |
5,1 |
C153A5G05* |
EA0070A5C000 |
KCF051545 |
20 |
250 |
273,5 |
6 |
| C526A5G06 |
EA0070A5C000 |
KCF051545 |
25 |
250 |
212,5 |
5,9 |
C153A5G06* |
EA0070A5C000 |
KCF051545 |
25 |
250 |
276,5 |
7,7 |
| C526A5I07 |
EA0130A5C000 |
KCF071547 |
32 |
280 |
243,1 |
10,7 |
C153A5I07* |
EA0130A5C000 |
KCF071547 |
32 |
280 |
307 |
11,5 |
| C526A5I08 |
EA0130A5C000 |
KCF071547 |
40 |
280 |
250,6 |
12,8 |
C153A5I08* |
EA0130A5C000 |
KCF071547 |
40 |
280 |
314,6 |
13,6 |
| C526A5K09 |
EA0240A5C000 |
KCF101548 |
50 |
280 |
255,6 |
15,3 |
C153A5K09* |
EA0240A5C000 |
KCF101548 |
50 |
280 |
319,6 |
16,1 |
|
*Позиционер в заказе необходимо указывать дополнительно (см. раздел "Привод электрический серии ЕА")
|
|
