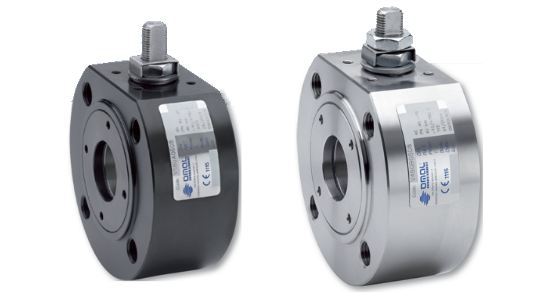

Кран шаровой фланцевый из нержавеющий или углеродной стали.
Серии MAGNUM 480, 580

Материал корпуса: нержавеющая или углеродная сталь
Присоединение: фланцевое ДУ 15 ÷ 200 мм.

Описание
шаровых фланцевых
кранов OMAL
Серий 480, 580

Фланцевые шаровые краны OMAL серий 480, 580 применяются для запирания и коммутации потоков агрессивных и нейтральных жидкостей и газов. Корпус крана серии 480 выполнен из нержавеющей стали. Серия 580 более экономный вариант, где корпус выполнен из углеродной стали.

Конструкция кранов OMAL с "плавающим шаром" - т.е шар жестко не связан со шпинделем, и может перемещаться под действием давления среды со стороны входа прижимаясь к уплотнительному кольцу выхода, полностью герметизируя кран.

Серия OMAL 480 и 580 соответствуют нормам BS 6755 "Fire safe" - пожарной безопасности. В случае возникновения пожара уплотнение шара PTFE под действием высоких температур выгорает. Но при этом кран сохраняет достаточную степень герметичности. Соответствие нормам BS 5353 "Anti-static" - антистатические функции. Графитосодержащие вставки в системе уплотнения штока, а также специально вмонтированная между штоком и шаром пружина несут функцию отвода электростатических напряжений.

Шаровые краны серий 480, 580 сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Эти серии кранов соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,95 бар (95% вакуума). Более подробно о утечках в запорной арматуре можно почитать в приложенной статье.

На кранах всех размеров присутствует монтажная площадка, выполненная по стандарту ISO 5211, для соединения с пневматическим или электрическим приводом. Шаровой кран возможно заказать отдельно или в исполнении с ручкой (см. кодировки в паспорте).

Срок поставки шаровых кранов OMAL Серий 480, 580 составляет 21-30 дней.

плавающий шар, не выступающий за корпус, полнопроходной

DN 15 ÷ DN 200 по стандартам EN 1092-1 ed. 2008, ANSI; B 16.5

Корпус:
Серия 480 - нержавеющая сталь
Серия 580 - углеродистая сталь
Уплотнение:
V-образное уплотнение вала - TFM1600
дополнительное уплотнение вала - FKM

-40°C ÷ +200°C

16 ÷ 40 Бар

ISO 5211

II 2 G D c TX

класс A (отсутствие протечек)

вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды

1 год

21 - 30 дней

Kv - коэффициент, выраженный в м3/ч (с водой при температуре 15°C) при падении входного давления на выходе от 0,1 до 1 бар.

По запросу

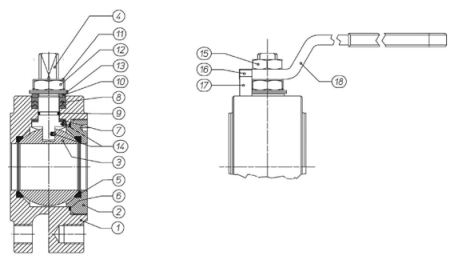

(*) - углеродистая сталь A350LF2 для (-40°С)
(**) - нержавеющая сталь A351 CF8M
(***) - нержавеющая сталь AISI316/17-4HP
(x) - нержавеющая сталь AISI304
(xx) - нержавеющая сталь AISI301
(-) - другие материалы по запросу

Все шаровые краны имеют не выступающий шар, кроме DN32
